A гидравликалық цилиндргидравликалық тізбек қалыпты болып көрінсе де, тұрақсыз қозғалысты, біркелкі емес жүктемені немесе тығыздағыштың қайталанатын зақымдануын дамытуы мүмкін. Мұның себебі монтаждық жабдықта болуы мүмкін: тозған түйреуіш, кеңейтілген ілмек тесігі, бос втулка немесе толық жұмыс доғасы арқылы енді тураланбаған қондырғы.
Бұл нұсқаулық техникалық қызмет көрсету топтары мен OEM сатып алушылары жөндеу жинағына немесе ауыстыру цилиндріне тапсырыс бермес бұрын цилиндрді орнату нүктелерін қалай тексере алатынын түсіндіреді. Фокус - жалпы гидравликалық қысым немесе ағын диагностикасы емес, цилиндр мен машина арасындағы механикалық байланыс.

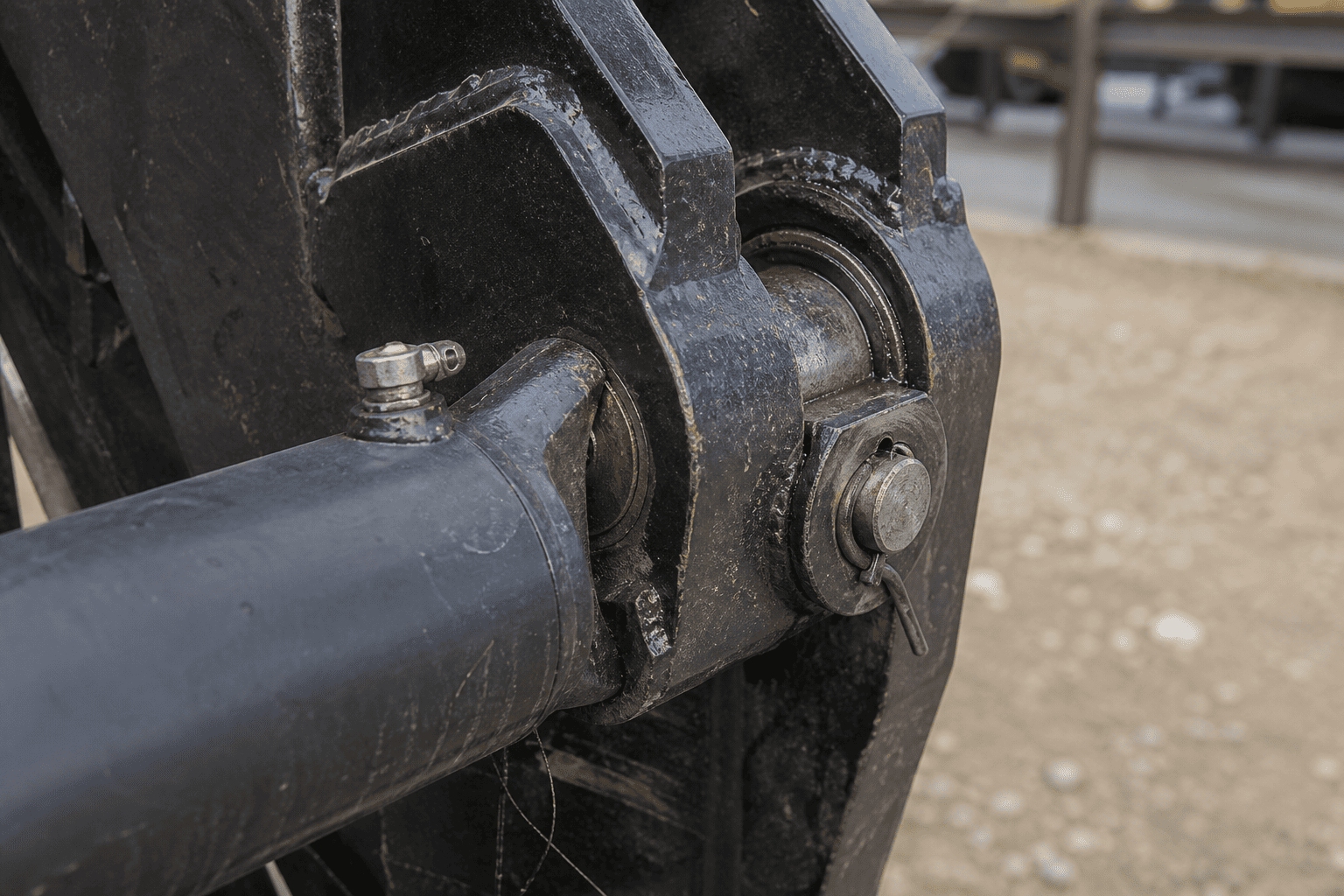

Цилиндр оқшау жұмыс істемейді. Оның штангасы мен бөшкесі станокқа түйреуіштер, ілгектер, құлақшалар, трюктар, кронштейндер немесе басқа бекіту элементтері арқылы қосылады. Бұл бөліктер цилиндрдің жобаланған доғасы арқылы қозғалуына мүмкіндік бере отырып, жұмыс күшін береді.
Қосылым тозған кезде цилиндр бұдан былай жоспарланған орталық сызықта қалмауы мүмкін. Содан кейін машина штангаға, безге, бағыттаушыға, түтікке немесе бекіту кронштейніне қосымша қозғалыс пен контакт орната алады. Тозған машина жағындағы қосылым жұмыс істеп тұрса, жаңа тығыздауыш немесе жаңа цилиндр мәселені шешпеуі мүмкін.
Паркер цилиндрінің қауіпсіздік нұсқаулығында шыбықтың және оның қосылатын машина құрамдас бөлігінің ұзартылған және тартылған күйде дұрыс туралануын тексеру керек екенін айтады. Сондай-ақ, ол ілгекке орнатылған цилиндрлердің екі ұшында түйреуіштердің орталық сызықтары параллель болуын және цилиндрде кедергі бар-жоғын оның жұмыс доғасы арқылы тексеруді ұсынады. Бұл орнату және қауіпсіздік принциптері; соңғы шектеулер цилиндр мен машина өндірушісінен келуі керек.

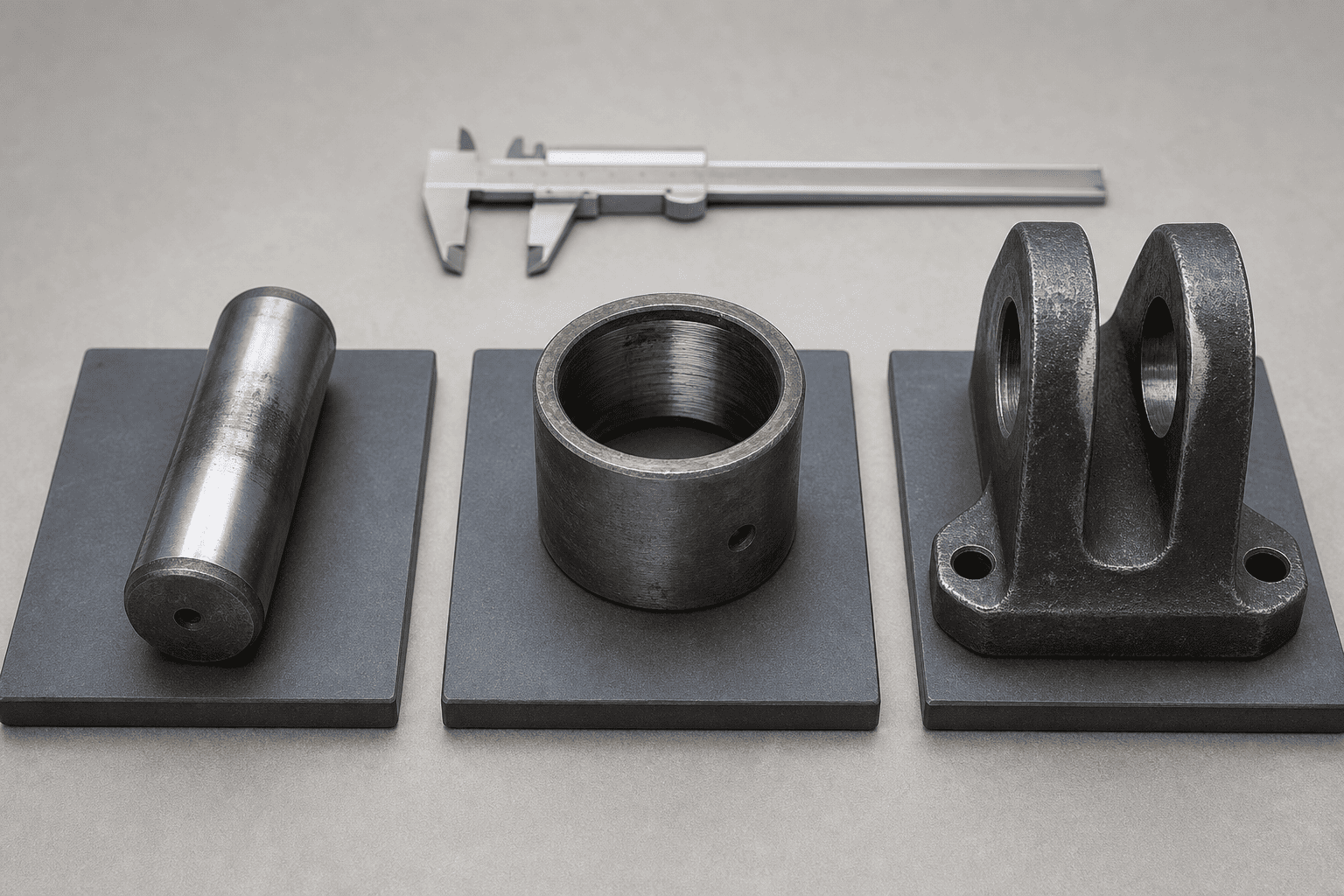

Істікте сызаттар, ойықтар, коррозия, тегіс дақтар және бір жағында шоғырланған тозу жолағын тексеріңіз. Дөңгелек, тұрақты мойынтірек беті жоқ түйреуіш машина мүшесі жауап бермей тұрып цилиндр көзінің қозғалуына мүмкіндік береді.
Істікшені тек оны әлі де алып тастауға болатындығына байланысты бағаламаңыз. Істік оның жұмыс беті, ұстап тұру мүмкіндігі немесе төлкеге сәйкестігі нашарлаған кезде орнында қалуы мүмкін.
Втулка ішкі тозуы мүмкін, оның корпусында босатылуы немесе орнату кезінде зақымдалуы мүмкін. Тек түйреуіш пен төлке арасындағы қозғалысты ғана емес, втулка мен цилиндр көзінің немесе кронштейннің арасындағы қозғалысты тексеріңіз.
Егер втулка техникалық қызмет көрсетуді қажет етпейтін түрі болса, жабдық өндірушісінің орнату нұсқауларын орындаңыз. Көрсетілген дизайн рұқсат етпесе, май қоспаңыз немесе бетті өңдеуді өзгертпеңіз.
Бос түйреуішпен ұзаққа созылған қозғалыстан кейін цилиндр көзі немесе ілгегі үлкейіп, конусты немесе сопақ болуы мүмкін. Бұл көбінесе жұмыртқа тәрізді тесік деп аталады. Тек түйреуішті ауыстыру жүк жолын дұрыс емес күйде қалдырып, көрінетін ойнатуды уақытша азайтуы мүмкін.
Тесікті бірнеше бағытта және бірнеше жерде өлшеңіз. Көрнекі дөңгелек пішін күрделі жөндеу шешімі үшін жеткілікті дәлел емес.
Жетіспейтін шайба, бос ұстағыш, зақымдалған ілгек сақинасы, тозған сақтау тақтасы немесе бұрмаланған кронштейн түйреуіштің бүйіріне қарай жүруіне мүмкіндік береді. Толық ұстау тәртібін және бүйірлік күйін басқаратын кронштейн беттерінің күйін тексеріңіз.
Ауыстырылатын цилиндрді түйреуішті белгіленген орнында ұстай алмайтын кронштейнге орнатуға болмайды.
Келесі реттілік өрісті жоспарлауға арналған нұсқаулық болып табылады. Машина жасаушының блоктау, блоктау және жинақталған энергия процедуралары басымдыққа ие.
Гидравликалық энергияны оқшаулаңыз, көтерілген немесе ілулі құрылымды сәйкес механикалық тірекпен бекітіңіз және күтпеген қозғалысты болдырмаңыз. Гидравликалық цилиндрді тексеру кезінде көтерілген жүктің жалғыз тірегі ретінде қарастыруға болмайды.
Бөлшектеу алдында мәселенің қашан пайда болғанын ескеріңіз:
Симптом орнату мәселесін таза гидравликалық басқару мәселесінен бөлуге көмектеседі, дегенмен ол өлшеуді алмастырмайды.
Ауыстырылған ұстағыштарды, жылтыратылған байланыс жолақтарын, қажалу белгілерін, тот шаңын, жарылған дәнекерлеу жерлерін, кронштейннің қозғалысын және енді орталықталмаған түйреуішті іздеңіз. Қозғалыс күдіктенсе, түйреуіштің, шайбаның және кронштейннің салыстырмалы орнын белгілеңіз.
Қысу нүктесін тексеру үшін саусақты пайдаланбаңыз немесе қолыңызды цилиндр көзі мен тістің арасына қоймаңыз.
Құрылғы бекітілгеннен кейін жабдық процедурасына сәйкес түйреуішті алыңыз. Істік, втулканы, цилиндр көзінің және кронштейннің беттерін құрамдас материалдармен және алаң ережелерімен үйлесімді әдіспен тазалаңыз.
Алынған бөліктерді бірге ұстаңыз және олардың бастапқы орнын анықтаңыз. Тексеру жазбалары аяқталмай тұрып, цилиндрдің бір шетіндегі түйреуішті басқа позициядағы түйреуішпен араластыруға болмайды.

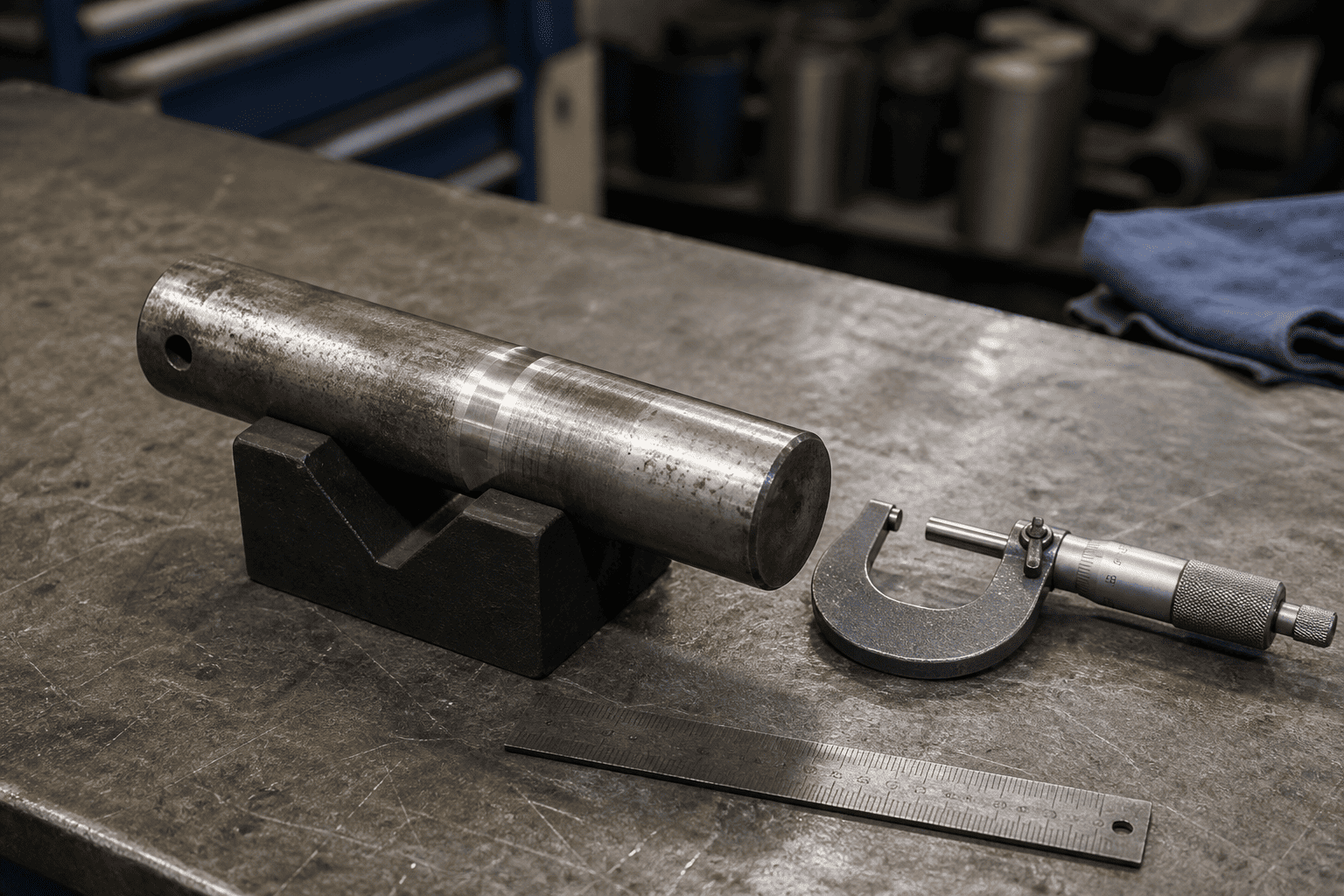

Номиналды түйреуіш диаметрін, бірнеше нүктедегі нақты істік диаметрін, втулканың ішкі диаметрін, қажет болған жағдайда төлкенің сыртқы диаметрін және цилиндр көзінің және ілмек тесігінің күйін жазыңыз.
Сондай-ақ тексеріңіз:
Әмбебап тозу шегін ойлап таппаңыз. Соңғы қабылдау/қабылдамау шешімі үшін жабдық сызбасын, цилиндр өндірушісінің техникалық сипаттамасын немесе бекітілген жөндеу стандартын пайдаланыңыз.

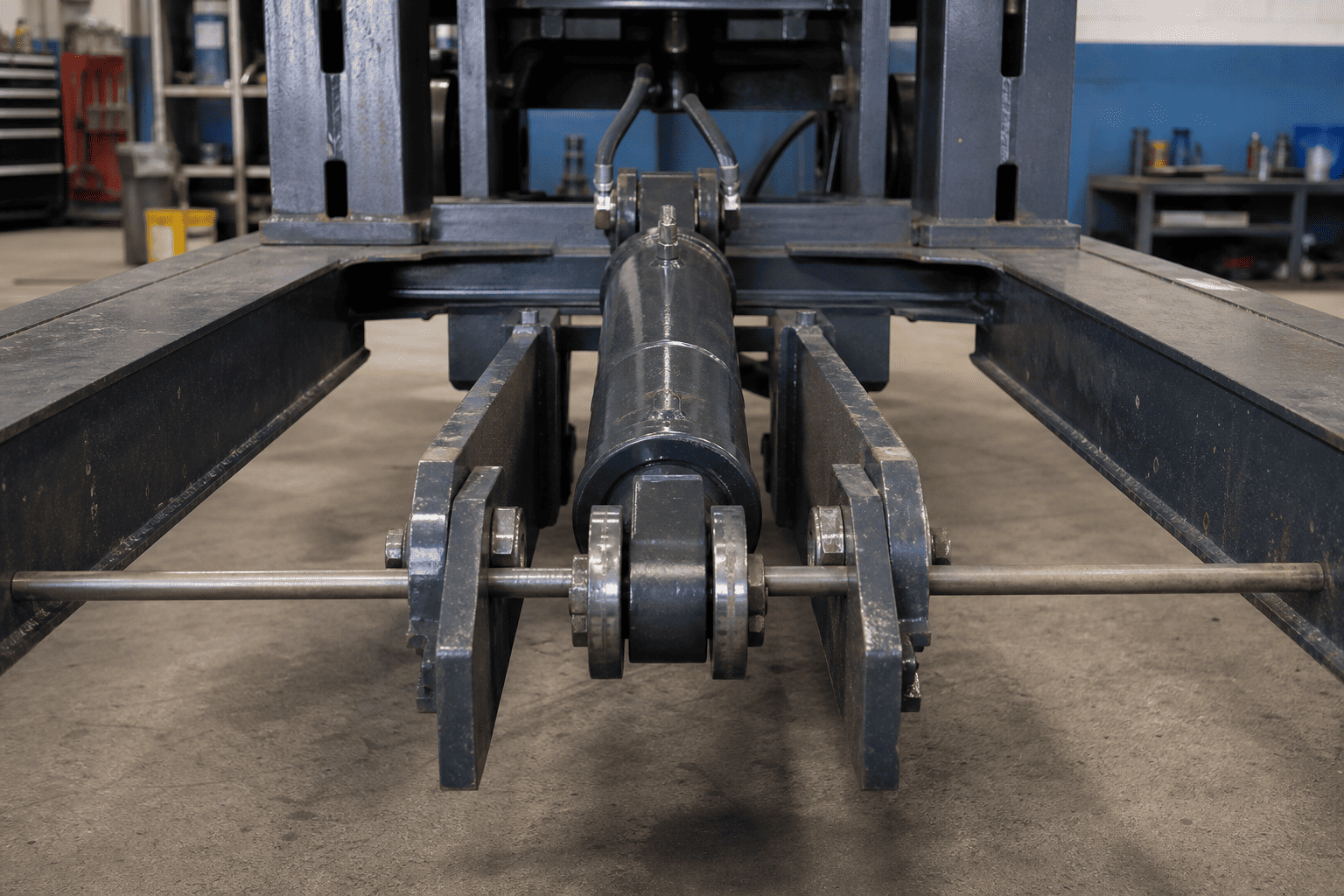

Машинаның геометриясын тартылған және ұзартылған позицияларда немесе қауіпсіз техникалық қызмет көрсету процедурасы рұқсат еткен нақты соңғы позицияларда қайта тексеріңіз. Цилиндрді тарту, итеру немесе қысым жасау арқылы күштеп орнына салуға болмайды.
Монтаждау конструкциясы параллель бұрылуды қажет ететін жерде екі бекіту түйреуішінің орталық сызықтары параллель болатынын растаңыз. Кронштейндермен, қоршаулармен, шлангтармен, жақтау элементтерімен және басқа қозғалатын бөлшектермен жанасуын тексеріңіз.
| # | Бақылау | Ықтимал себеп/көрсеткіш |
|---|---|---|
| 1 | Бір жағында жылтыратылған жолақ бар | Біркелкі емес контакт, туралаудың өзгеруі немесе кронштейннің қозғалысы |
| 2 | Жұмыс аймағында түйреуіш кішірек | Түтіктің тозуы, жеткіліксіз ұстау немесе жүктеме астында қозғалу |
| 3 | Втулка өз корпусында айналады | Бос бекітілген, зақымдалған корпус немесе дұрыс орнатылмаған |
| 4 | Клевис тесігі сопақ немесе конустық | Бос немесе бос түйреуішпен жұмысты жалғастыру |
| 5 | Тот шаңы немесе ұсақ металл қалдықтары бар | Тотығу, коррозия, жеткіліксіз қорғаныс немесе салыстырмалы қозғалыс |
| 6 | Ұстағыш майысқан немесе қайта-қайта босатады | Түтікпен жүру, кронштейннің қозғалысы немесе дұрыс емес ұстау тәртібі |
| 7 | Штанга бағыттағышы немесе безі бір жақты тозуды көрсетеді | Тығыздағыштарды ауыстырмас бұрын машинаның туралануын және орнату геометриясын тексеріңіз |
| 8 | Тозу инсульттің бір ұшына жақын ғана пайда болады | Соңғы позиция геометриясы, кедергі немесе жүктеме жолын өзгерту |
Бұл бақылаулар автоматты диагностика емес, тексерудің бастапқы нүктелері болып табылады. Тозған түйреуіш бастапқы себеп емес, үлкенірек туралау мәселесінің әсері болуы мүмкін.
Істік тозған кезде, тек түйреуішпен жөндеу орынды болуы мүмкін, бірақ втулка, көз, ілмек, кронштейн және ұстау жүйесі бекітілген өлшемдер шегінде қалады. Жаңа түйреуіш дұрыс диаметрге, ұзындыққа, материалға және ұстау орналасуына сәйкес келуі керек.
Втулканы ауыстыру дұрыс орнатуды, бағдарлауды және орнату әдісін қажет етеді. Ауыстыру төлкесінің майланғанын, құрғақ жұмыс істейтінін немесе белгілі бір бет жағдайына арналғанын растаңыз. Зақымдалған немесе тураланбаған корпусқа втулканы басу бастапқы ақаулықты тудыруы мүмкін.
Сопақ цилиндр көзі немесе тесігі өңдеу, жөндеу гильзасы немесе зақымдалған құрамдас бөлікті ауыстыру сияқты бекітілген жөндеу әдісін қажет етуі мүмкін. Инженерлік рұқсатсыз және құжатталған жөндеу процедурасынсыз жүк көтергіш орнату мүмкіндігін дәнекерлеуге, бұрғылауға немесе өзгертуге болмайды.
Цилиндр көзі, ілгек, трюк немесе бекіту блогы жарылған болса, тұрақты деформацияланса немесе бекітілген өлшемдер шегінен тыс болса, цилиндрді ауыстыру немесе инженерлік жөндеу қажет болуы мүмкін. Ауыстыру тек саңылау немесе инсульт арқылы таңдалмаған, машина геометриясына сәйкес келуі керек.
Орнату тозуы туралы сұрау, ол нақты орнату деректерін қамтитын болса, оны қарап шығу оңайырақ. Жіберу:
Істікшелі цилиндрлер үшін жабық және ұзартылған пин-орталық өлшемдері ерекше маңызды. Гидравликалық қосылымға сәйкес келетін, бірақ орнату геометриясын өзгертетін ауыстыру жаңа кедергі немесе туралау мәселесін тудыруы мүмкін.
Құрылғыны қалыпты жұмыс режиміне қайтармас бұрын:
1. Істік пен төлке монтаждау үшін көрсетілген бөліктер екенін растаңыз.
2. Істіктің толық орнатылғанын және дұрыс бекітілгенін тексеріңіз.
3. Цилиндрдің екі ұшын байлаусыз айналуын тексеріңіз.
4. Штанга мен машина элементінің рұқсат етілген жүріс арқылы тураланғанын растаңыз.
5. Қозғалыс кезінде шлангтың бағытын және порттың тазалығын тексеріңіз.
6. Жабдық процедурасына сәйкес машинаны төмен тәуекелмен және төмен жылдамдықпен басқарыңыз.
7. Цилиндр байланып қалса, кронштейн жылжып кетсе, түйреуіш жүрсе немесе таяқша жақын бөліктерге тиіп кетсе, тоқтаңыз.
8. Болашақ техникалық қызмет көрсету үшін соңғы өлшемдерді және жөндеу бөліктерін жазып алыңыз.
Паркердің қауіпсіздік нұсқаулығы сонымен қатар дұрыс тураланбау өзекше безінің және цилиндр саңылауының шамадан тыс тозуына әкелуі мүмкін екенін атап көрсетеді. Сондықтан орнатуды тексеру ескі бөлшектерді алып тастамас бұрын ғана емес, жөндеуден кейін де аяқталуы керек.
Бақыланатын монтажды тексеру бірнеше қымбат қайталанатын ақаулардың алдын алуға көмектеседі:
Мақсат - әрбір тозған бөлікті автоматты түрде ауыстыру емес. Бұл нақты жүктеме жолын анықтау және цилиндр ұстануға арналған монтаждау геометриясын қалпына келтіру.
HCIC нақты орнату деректерінен ауыстыру және реттелетін гидравликалық цилиндр талаптарын қарай алады: орнату өлшемдері, түйреуіштердің орналасуы, инсульт, саңылау және өзек туралы ақпарат, порт конфигурациясы, қолданба және қол жетімді сызбалар. Тозған монтаждау нүктелері үшін құрылғының бүйіріндегі кронштейндердің фотосуреттері мен өлшемдерін қосыңыз, осылайша баға ұсыныстарын шолу гидравликалық қосылыммен қатар жабдықты қамтиды.
Гидравликалық цилиндрмонтаж түйреуіш пен төлкенің тозуы гидравликалық сенімділік мәселесіне айналуы мүмкін механикалық орнату мәселесі болып табылады. Істікшені, втулканы, цилиндр көзін, ілгекті, ұстау жабдығын және толық жұмыс доғасын бірге тексеріңіз. Бөлшектерге тапсырыс бермес бұрын өлшемдерді жазып алыңыз және бүлінген немесе тураланбаған машина құрылымының орнын толтыру үшін жаңа цилиндрді пайдаланбаңыз.
Егер сізге OEM ауыстыру немесе реттелетін гидравликалық цилиндр қажет болса, HCIC-ке ескі цилиндр өлшемдерін, жабық және ұзартылған пин-орталық арақашықтықтарын, түйреуіш пен ілмек өлшемдерін, порт ақпаратын, фотосуреттерді және қолданба мәліметтерін жіберіңіз. Толық деректер пакеті инженерлік топқа өндіріс алдында жабдықты растау үшін жақсы негіз береді.
