A гидравликалық цилиндржақсы күйде келуі мүмкін және ол машинаға жеткенше бүлінуі мүмкін. Қорғалмаған порттар ластануды жинайды. Ашық поршеньдік штанга тот басуы мүмкін. Дұрыс емес жерде сақталған цилиндр тығыздағыштың немесе ішкі коррозияның алдын алуға болатын ақауларды тудыруы мүмкін.
Сондықтан қабылдау және сақтау қоймалық шаруашылық ретінде емес, орнату процесінің бөлігі ретінде қарастырылуы керек. Мақсат қарапайым: оқытылған техник оны қосуға дайын болғанша цилиндрді таза, қорғалған және қадағаланатын етіп ұстаңыз.
Бұл нұсқаулық гидравликалық цилиндрлерді орнату алдында өңдейтін OEM сатып алушыларына, техникалық қызмет көрсету топтарына және дистрибьюторларға арналған. Ол практикалық сақтау және іске қосу алдындағы тексерулерге назар аударады. Ол цилиндр өндірушісінің өнім нұсқаулығын немесе машинаның қауіпсіздік процедурасын алмастырмайды.

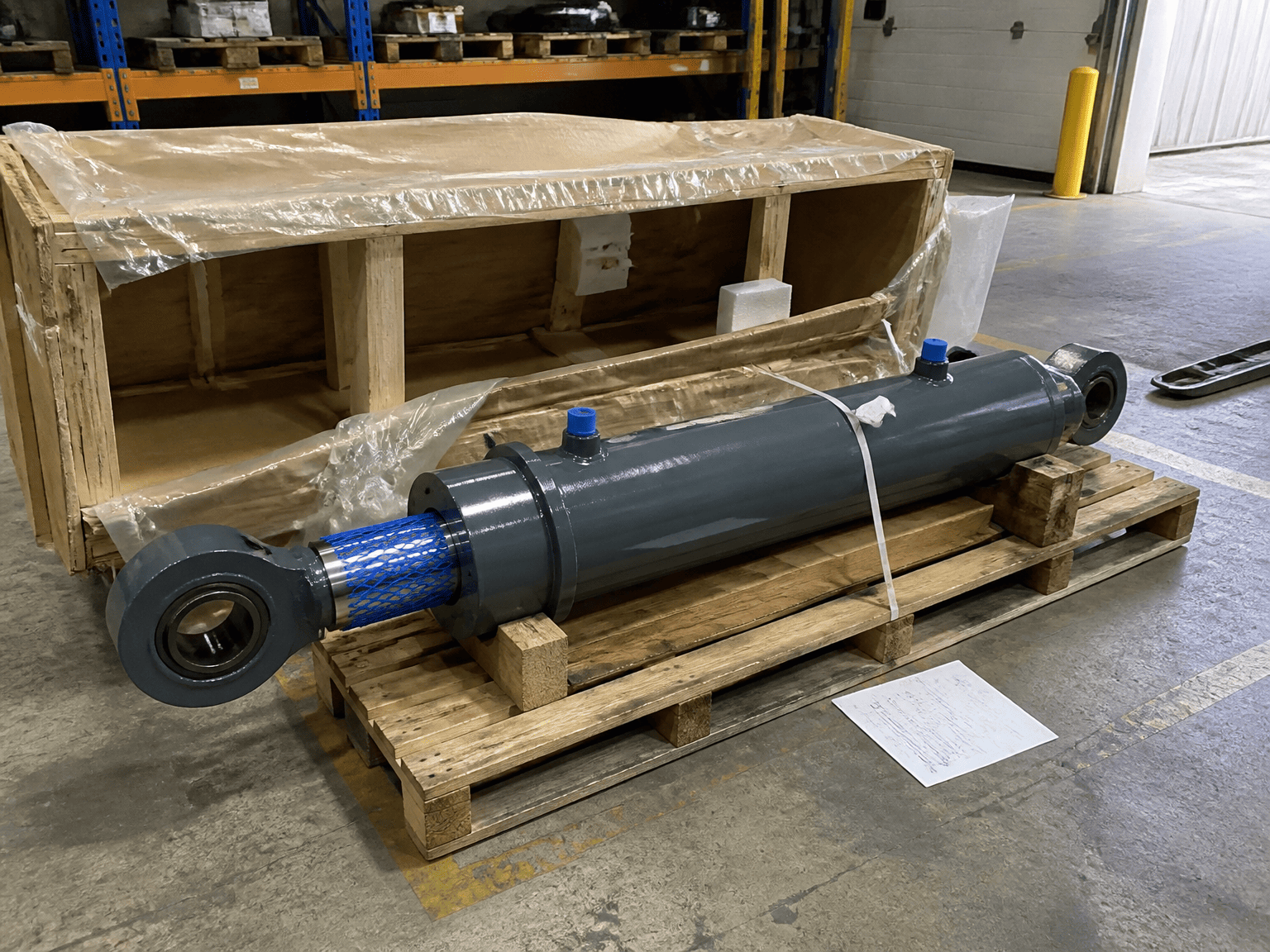

Тексеруді орауыш пен тасымалдау қорғанысы орнында тұрғанда бастаңыз. Үлгіні, санын, көрінетін зақымдануды және кез келген жетіспейтін керек-жарақты жазып алыңыз. Қорғаныс материалдарын алмас бұрын, қорапта, паллетте немесе цилиндрде соққы белгілері болса, фотосуретке түсіріңіз.
Келесі нүктелерді тексеріңіз:
Hänchen орнату нұсқаулары жеткізілімнің толықтығы мен зақымдалуын тексеруден басталады. Бұл кез келген ауыстыру немесе OEM жобасы үшін пайдалы тәртіп: цилиндр қоймаға жылжытылғаннан кейін жетіспейтін орнату бөлігін таппаңыз.
Зақым көрінсе, тазалау, бояу немесе поршеньдік штанганы жылжыту әрекеті алдында элементті оқшаулап, құжаттаңыз.
Паркердің цилиндрлік нұсқаулығы портты қорғаушы штепсельдер орнатылғанша орнында қалуы керек дейді. Себебі практикалық. Ашық гидравликалық порттар цилиндрге шаң, металл чиптері, ылғал және басқа ластанулар үшін тікелей жолды қамтамасыз етеді.
Жіпті тексеру үшін тығындарды алмаңыз. Порт түрін сызбадан немесе өнім құжаттамасынан растаңыз. Құбырларды орнатуға дайын болғанда, қосылымды жасамас бұрын желілер мен фитингтерді тазалаңыз. Паркер сонымен қатар бұрау немесе жағу жұмыстарындағы жоңқалар мен бұршақтарды кетіру үшін құбырларды мұқият тазалау керектігін ескертеді.
Таза қосылым тек іске қосу артықшылығы емес. Ластану құрылғы циклді бастағаннан кейін тығыздағыштарды, клапандарды және дайын цилиндр беттерін зақымдауы мүмкін.
Паркер құрғақ, таза және тот баспайтын атмосферасы бар жабық сақтау аймағын ұсынады. Цилиндр ішкі коррозиядан, сондай-ақ сыртқы әсерлерден қорғалған болуы керек.
Сондай-ақ сақтау аймағы мыналарды шектеуі керек:
Цилиндрді басқа материалдарға тірек ретінде пайдаланбаңыз. Сәйкестендіру және өнім құжаттарын затпен немесе қадағаланатын қойма жазбасында сақтаңыз. Модель немесе тапсырыс ақпаратын жоғалтқан цилиндрді машина дайын болғанда тексеру қиындай түседі.
Кәдімгі өнеркәсіптік цилиндрлер үшін Паркер мүмкіндігінше поршень штангасын жоғары қойып тік сақтауды ұсынады. Бұл позиция цилиндр ішіндегі конденсациядан болатын коррозия қаупін азайтып, тығыздағыштың зақымдалуын азайтуға көмектеседі.
Дұрыс орналасу цилиндр дизайнына, инсультқа, салмаққа, орнатылған керек-жарақтарға және өндірушінің нұсқауларына байланысты болуы мүмкін. Телескопиялық цилиндрлерді, бір әрекетті цилиндрлерді және арнайы сақтау талаптары бар цилиндрлерді жалпы қойма ережесіне сәйкес орналастыруға болмайды.
Цилиндрді көлденеңінен сақтау қажет болса, түтік, өзек және орнату керек-жарақтары майыспауы немесе зақымданбауы үшін оны қолайлы нүктелерден ұстаңыз. Домалауды болдырмаңыз және поршеньді штанганың тірекке немесе еденге тиюінен қорғаңыз.
Цилиндр гидравликалық сұйықтыққа толы болса, Паркер температураның өзгеруіне байланысты сұйықтықтың кеңеюін ескеру қажет екенін ескертеді. Бұл өндіруші немесе инженер-гидротехник үшін ұзақ мерзімді сақтау алдында растайтын нүкте.
Поршеньдік штанга сақтау кезінде қорғайтын ең маңызды беттердің бірі болып табылады. Тот, ойық және сызаттар цилиндр қозғала бастағанда шыбықтың тығыздағышын және бағыттағышын зақымдауы мүмкін.
Паркер поршеньдік штанга сияқты ашық боялмаған беттерді жабдық ұзақ уақыт бойы сыртта сақталса, тот басатын қоспамен жабуды ұсынады. Штанганың әрлеуі, тығыздағыш материалы және сақтау ұзақтығы үшін дұрыс қорғаныс өнімі мен жою әдісін растау керек.
Орнату алдында шыбықты жақсы жарықта тексеріңіз. Іздеу:
Жылдам жөндеу ретінде зақымдалған өзекшені жылтыратпаңыз, сүртпеңіз немесе қайта боямаңыз. Жағдайды жазып алыңыз және цилиндр жеткізушісінен немесе білікті жөндеу тобынан бөлікті қабылдауға болатынын сұраңыз.
Құрастыру алдында цилиндрді бекітілген сызбамен және тапсырыс мәліметтерімен салыстырыңыз. Жалпы ұзындықты, штрихты, монтаждау стилін, порт бағытын, штангаға қосылымды және жинақтағы керек-жарақтарды растаңыз.
Hänchen орнатушыларға монтаждау алдында тасымалдау кезінде өнімді қорғау үшін қолданылатын тығыздағыш тығындарды немесе жабу тақталарын алуды нұсқайды. Бұл қорғаныстарды дұрыс кезеңде алып тастаңыз: құбырлар мен фитингтер дайын болғанша гидравликалық порттарды жабық ұстаңыз, содан кейін тізбекті ашпас бұрын қосылым аймағын тазалаңыз.
Орнату тобы мыналарды да растауы керек:
Паркер мен Ханхен цилиндрлерді орнату маманның міндеті екенін атап өтеді. Машина жасаушының құлыптау, көтеру және қысымды босату процедураларын орындаңыз.

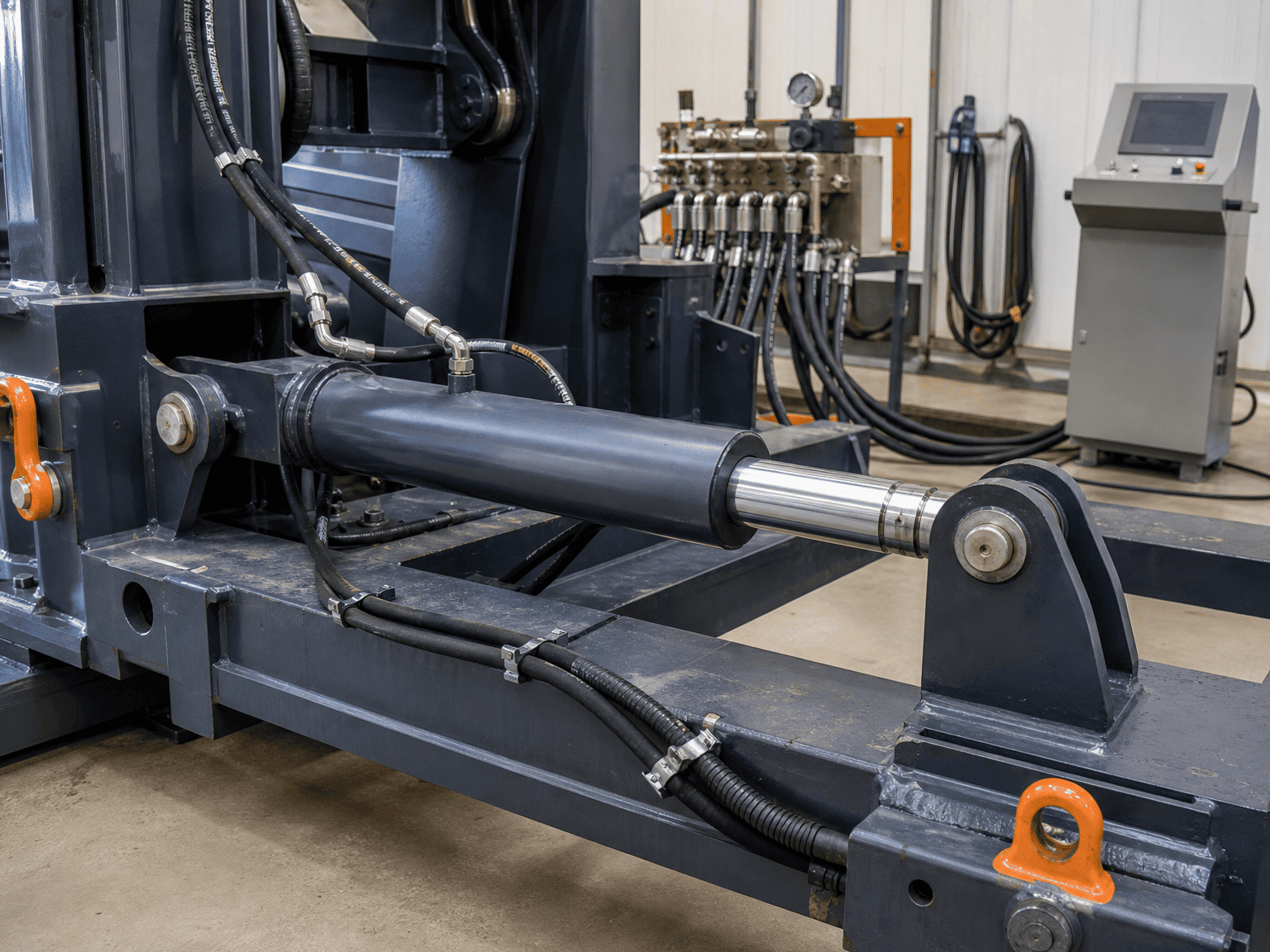

A гидравликалық цилиндрмашина құрылымын орнына тарту үшін пайдаланбау керек. Сақтаудан кейін орнату тобы цилиндрді орнына мәжбүрлемей тіреу нүктелерінің, бекіту беттерінің және жалғанған машина мүшелерінің түйісетінін растауы керек. Hänchen кернеусіз орнатуға кеңес береді және поршеньдік штангаға рұқсат етілген бүйірлік жүктемелерден асып кетуден сақтандырады.
Іске қосу алдында орнатуды цилиндрден сыртқа қарай тексеріңіз:
- Монтаждау беттері таза және толығымен орнатылған
- Цилиндрге түтік бұралмай тіреледі
- Шыбық ұшының қосылымы өзекшені бүйіріне қарай күштемейді
- Шыбық жанасусыз жоспарланған инсульттің екі ұшына да жетуі мүмкін
- Шлангтардың қозғалу мүмкіндігі жеткілікті және жақтауға үйкемейді
- Күзетшілер мен жақын бөліктер қажетті саңылауды қалдырады
Паркердің қауіпсіздік нұсқаулығы сонымен қатар туралауды орнату жауапкершілігі ретінде қарастырады. Кез келген кедергі цилиндрді немесе машина құрылымын жүктемей-ақ түзетілуі мүмкін болған кезде қысым түсірмес бұрын осы тексеруді орындаңыз.
Гидравликалық цилиндрде қалған ауа жұмыс пен құрамдастың жұмысына әсер етуі мүмкін. Hänchen орнату бойынша нұсқаулығында желдеткіш порттарды мүмкіндігінше жоғарғы жағына орналастыру және іске қосу алдында цилиндрді желдету ұсынылады.
Нақты желдету процедурасы цилиндр дизайнына және машина тізбегіне байланысты. Өндірушінің нұсқауларын пайдаланыңыз, қысымды бақылаңыз және ағызылатын сұйықтық пен ауа қауіп тудырмайтынына көз жеткізіңіз.
Желдетілгеннен кейін, Hänchen қалыпты жұмыс алдында баяу, жүктемесіз, төмен қысыммен қозғалысты ұсынады. Пайдалануға беру тобы мыналарды ескеруі керек:
- Тегіс ұзарту және тарту
- порттардағы, тығыздағыштардағы және арматурадағы ағып кетулер
- Штанганың қозғалысы және туралануы
- Күтпеген шу, шу немесе соққы
- Шлангтың қозғалысы және рамамен байланысы
- Егер орнатылған болса, инсульттің соңындағы мінез-құлық және амортизация
Бақыланатын тексеру кезеңінсіз қойма қоймасынан тікелей толық жүктелген сынаққа көшпеңіз.
Әрбір цилиндр үшін мыналарды қамтитын қысқаша жазбаны сақтаңыз:
- Үлгі және сериялық немесе тапсырыс анықтамасы
- Алынған күні және сақтау орны
- Қаптаманың немесе тасымалдаудың зақымдалуы
- Порт-штепсельдік және штангалық қорғаныс жағдайы
- Сақтау орны және тексеру күндері
- Көрінетін коррозия немесе беттің зақымдалуы
- Бекітілген сызба және орнату нұсқаулығы
- Орнату үшін оны шығарған адамның аты-жөні
Бұл жазба ақаулық кейінірек пайда болған кезде OEM құрылғысына көлік зақымдалуын, сақтаудың зақымдалуын және операциялық зақымдануды бөлуге көмектеседі. Ол сондай-ақ орнату тобына жадқа сенудің орнына нақты бастапқы нүкте береді.
Егер цилиндр ұзақ уақыт бойы сақталса, ауа-райына ұшыраса немесе көлік зақымданса, оны машинаға қоспас бұрын үлгі ақпаратын, фотосуреттерді, сақтау тарихын және орнату сызбасын жіберіңіз. Содан кейін жеткізуші орнату алдындағы қалыпты тексеруді жөндеуді немесе ауыстыруды қажет ететін жағдайдан ажыратуға көмектеседі.
Ең жақсы іске қосу нәтижесі бірінші қысым сынағы алдында басталады: цилиндрді қорғаңыз, порттарды таза ұстаңыз, орнатуды тексеріңіз және тапқаныңызды жазыңыз.
