Телескопиялық цилиндрлер өте ықшам тартылған ұзындықтан ұзақ инсульт береді. HCIC-те көптеген салалар мен мақсаттарға арналған телескопиялық сапар дизайны бар және бір әрекетті, бір әрекетті/қос орындалатын комбинацияны немесе қос көрінетін дизайнды пішімдеу үшін сізбен бірге жұмыс істей алады.
Бір әрекетті телескопиялық цилиндрлер
Бір әрекетті цилиндрлер ауырлық күшінің немесе басқа сыртқы күштің әсерінен созылу және кері тарту үшін гидравликалық кернеуді пайдаланады.
Гидравликалық сырғу және деформация цилиндрді ұзартады
Ауырлық күші немесе әртүрлі сыртқы қысым цилиндрді тартып алады
Позицияны ұстайды
Ықшам жабық ұзындықтағы ұзын инсульт
Өзек цилиндрлеріне қарағанда үлкен сыртқы диаметрі
Қосарлы әрекетке қарағанда күрделі емес диаграмма

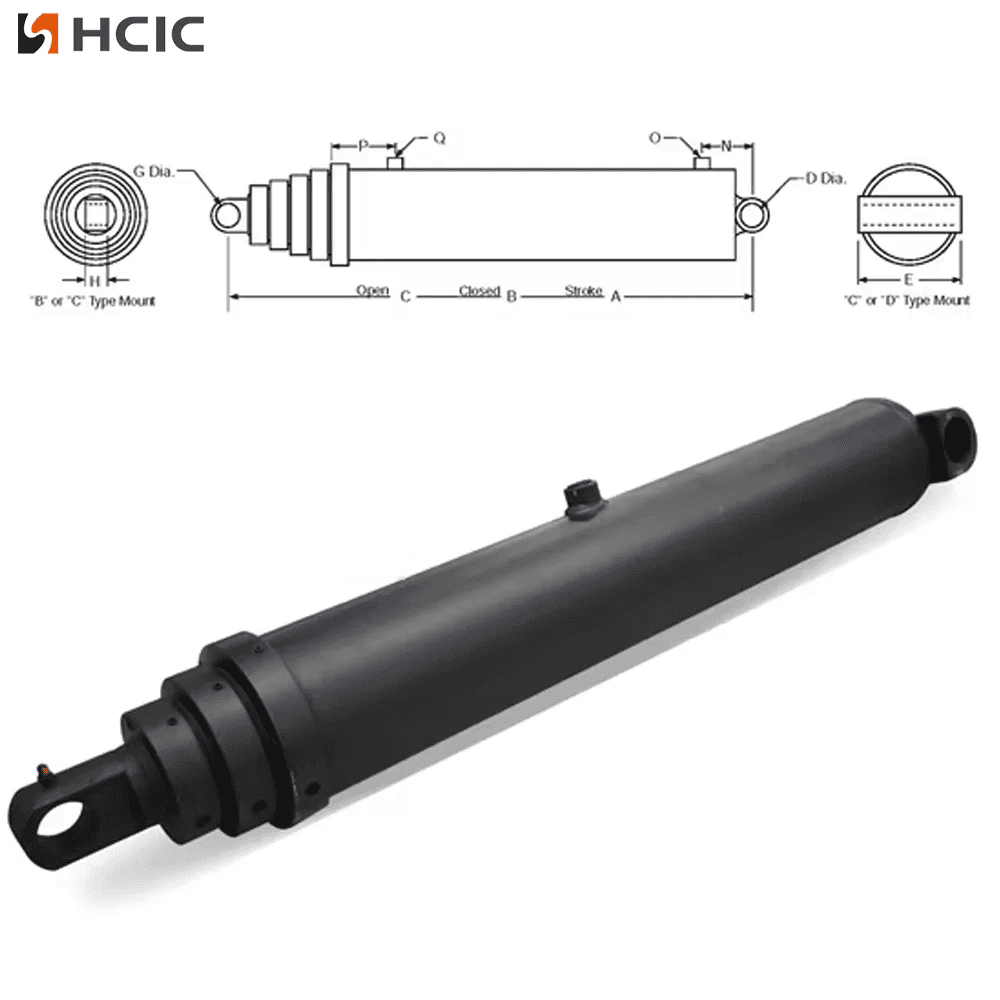

Екі әрекетті телескопиялық цилиндрлер
Екі әрекетті цилиндрлер әрбір ұзарту және тарту үшін гидравликалық қысымды пайдаланады.
Гидравликалық энергия ауырлық/күшке қарсы цилиндрді қайтарады
Тарту қысымы жүкті тартуға қабілетті
Кәдімгі телескопиялық цилиндрлер
Екі порт та штанганың ұшына орналастырылған
Поршеньдік тығыздағыштар әдетте қатты темір сақиналар болып табылады
Цилиндр енді жүкті нақты күйде ұстауға арналмаған (дрейф)
Тоқтауды болдырмау үшін қажетті ағынмен ең аз жүру
Арнайы элементтерді телескопиялық цилиндрлерге салуға болады
Бөшке диаграммасындағы екі порт шлангтарды тасымалдаудан және үлгілерді қоюдан аулақ болады
Позитивті поршеньді тығыздағыштар цилиндрге жүктемені ұстап тұруға және сырғудың минималды талабынан арылуға мүмкіндік береді.
Дәстүрлі қосарланған телескопиялыққа қарағанда бір кезеңдегі пайдасыз ұзындықтар
ҚОСЫМША МҮМКІНДІКТЕР
5000 PSI жұмыс қысымына дейін
2-ден 5-ке дейінгі жұмыс бөлімдері
Диаметрі 20 дюймге дейін баррель
Нитридпен, никель үстіндегі хроммен, плазмалық спреймен бірге ыңғайлы альтернативті бөшкелік түтік жабындары
Инсульт ұзындығы 480 дюймге дейін (40 фут)
Көміртекті болат, дәл өңделген, қатты хромдалған сатылар сияқты қол жетімді балама өзек заттары.
Қосымша кіріктірілген өңделген поршеньдік дизайн
Болат немесе икемді ішкі бұрандалы без дизайны
Қосымша бекіткіштер: трюк, ілгек, бұрауыш, жылжымалы түтік, сфералық мойынтірек, теңшелген төлке, жылжымалы бұрғыланған саңылау

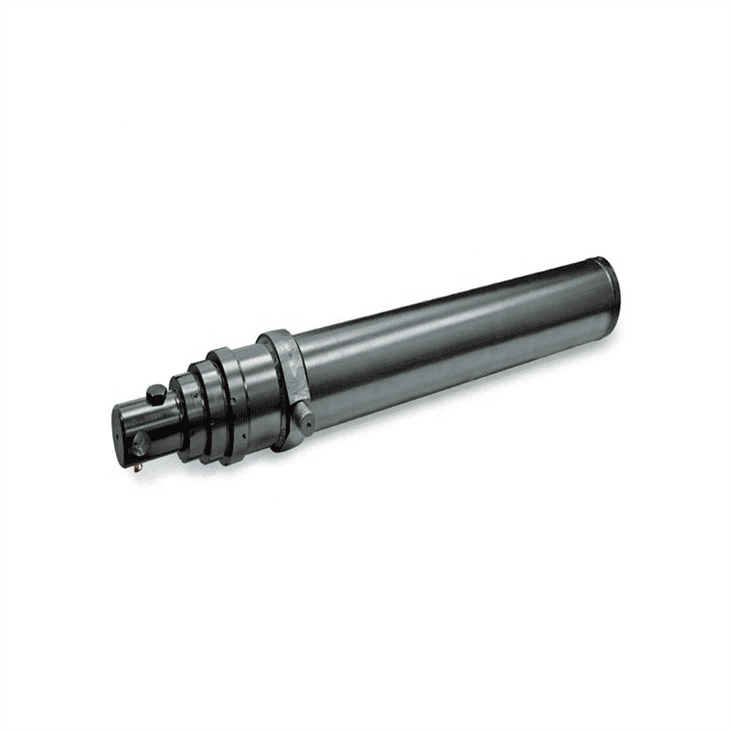

HCIC қос әрекетті гидравликалық цилиндрлер екі бағытта да басқарылатын қозғалысты қамтамасыз ететін ұзарту және тарту үшін гидравликалық қысымды пайдаланады. Бұл өнеркәсіптік және мобильді қосымшалар үшін ең көп таралған цилиндр түрі. Әр түрлі саңылау өлшемдерінде, жүріс ұзындығында және монтаждау конфигурацияларында қол жетімді. Әрбір цилиндр дәлдікпен өңделеді және жөнелту алдында 100% қысым сыналады. Арнайы конструкциялар қол жетімді, соның ішінде жастықшалар, позицияны анықтау және арнайы тығыздағыш материалдар.

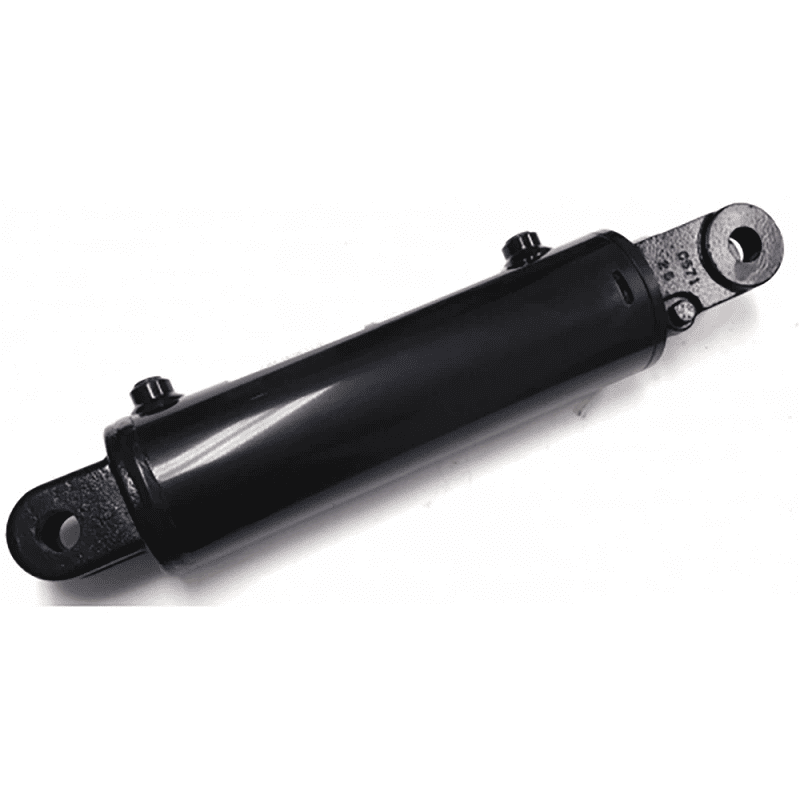

Алдыңғы жүк тиегіш цилиндрлері Кіріспе: Қозғалыс түрі: доңғалақты тиегіш Қуаты: 75 кВт Машина сынағы туралы есеп: Берілген Өлшемі: 6230*2365*3752 мм Машинаның салмағы: 8200 кг Шөміштің сыйымдылығы: 1,0 м3 Негізгі компоненттер: қозғалтқыш, қозғалтқыш, сорғы, беріліс қорабы Шелектің төгілу биіктігі: 2650мм) номиналды жүктеме: 2500 кг Экскаватордың сыйымдылығы: 0,3 м3 Қазу тереңдігі: 52 мм Мин. клиренсі: 300 мм

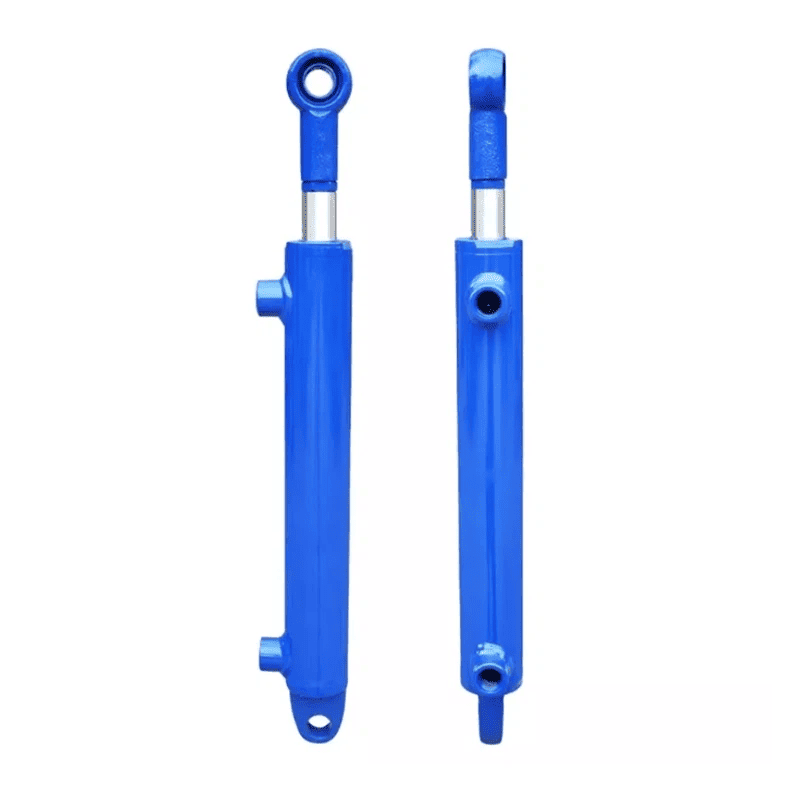

Тиегіш шелек гидравликалық цилиндр Кіріспе: Максималды инсульт: 9030 мм Салмағы: 680, 680 кг Қолайлы экскаватор (тонна): 12 тонна, 12 Т Шелек түрі: Бас бармақ шелек Материал: Q355B//NM400 Түсі: теңшелген Тиегіш шелектің сыйымдылығы/м3:0,48 Шөміштің сыйымдылығы: 0,48 м³ Маркетинг түрі: Жаңа өнім 2022

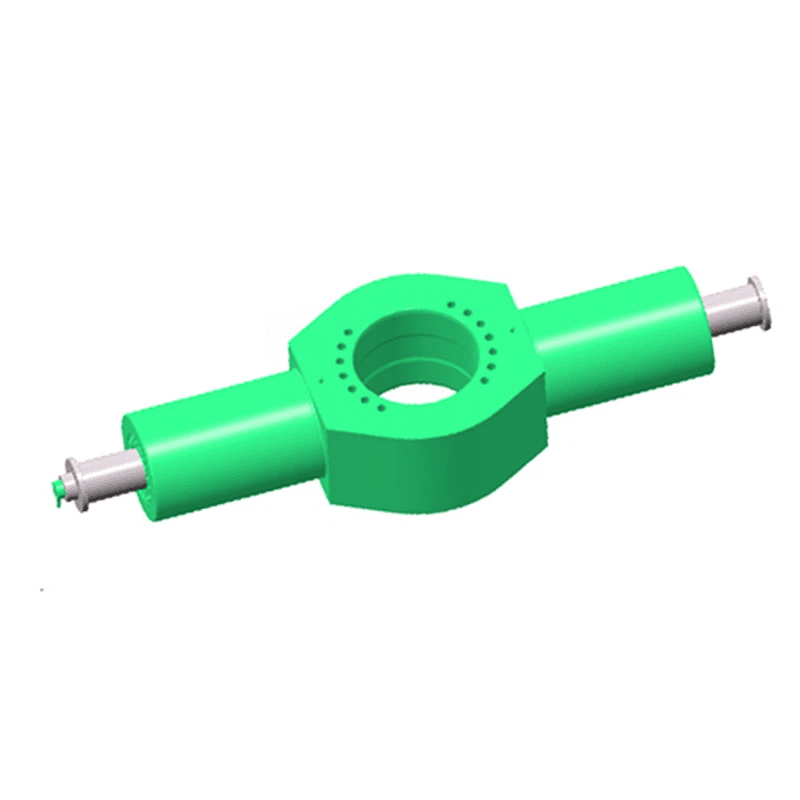

Екі әрекетті гидравликалық пресс цилиндрі Кіріспе: Қысым: гидравликалық, жоғары қысым Салмағы (KG): 70 Өлшемі (L * W * H): 100x50x50cm Максималды соққы: 1000 мм Ішкі түтік диаметрі: 450 мм Материал: 45 # болат Жүк көтергіштігі: 500 тонна Штанганың диаметрі: 200 мм Сыртқы түтік диаметрі: 500мм Қолдану: басыңыз Орындау түрі: Қосарлы Инсульт: 15000 мм Макс
Гидравликалық цилиндрдің құрылымы әртүрлі құрылымдарға ие және көптеген жіктеу әдістері бар: жаттығу әдісіне сәйкес оны түзу сызықты қозғалыс және айналмалы бұрылыс түріне бөлуге болады; сұйықтық қысымының нақты жағдайына сәйкес пішіндерді поршеньді, плунжерді, көп деңгейлі телескопиялық жең түрін, редукторлы тірек түрін және т.б. бөлуге болады; орнату формасы бойынша ол арба, сырға, түбі, топса біліктері және т.б.
