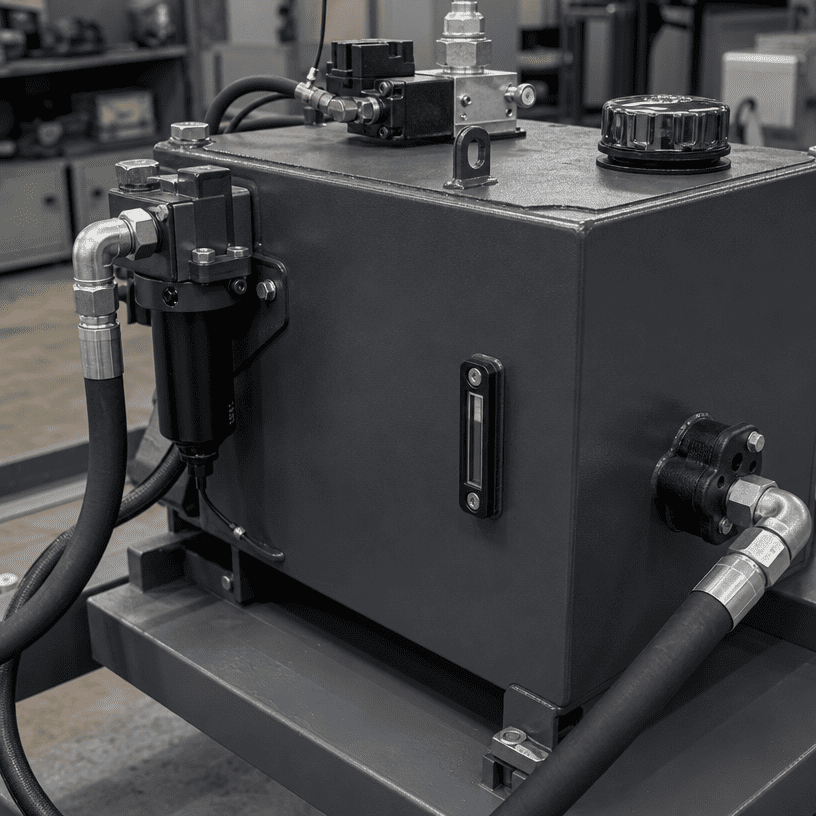

A гидравликалық қуат блогырезервуар тек мұнайға арналған ыдыс емес. Ол сұйықтықты сақтауды, қайтару ағынын басқаруды, ауа шығаруды, жылу беруді, ластануды бақылауды және қызмет көрсетуге қол жеткізуді қолдайды. Егер резервуар тек сыртқы өлшемдері немесе қолайлы номиналды көлемі бойынша таңдалса, қуат блогын іске қосу қиын және оған қызмет көрсету қиынырақ болуы мүмкін.
Бұл нұсқаулық OEM инженерлері мен жабдықтарын сатып алушыларға гидравликалық қуат блогының бағасын сұрамас бұрын резервуар талаптарын қараудың практикалық әдісін береді. Ол әмбебап резервуар мен сорғы қатынасын көтермейді. Дұрыс дизайн схемаға, жұмыс цикліне, сұйықтыққа, орнату кеңістігіне және жұмыс ортасына байланысты.
Гидравликалық схеманы түсінгеннен кейін резервуарды анықтау керек. Жетектерден, клапандардан, сорғы орналасуынан, жұмыс реттілігінен және күтілетін қайтару ағынынан бастаңыз. Цилиндрді мезгіл-мезгіл жылжытатын тізбек үздіксіз жұмыс істейтін немесе бірден бірнеше жетекті пайдаланатын жүйеге қарағанда әртүрлі резервуар талаптарын иеленеді.
Резервуарды таңдамас бұрын келесі ақпаратты жинаңыз:
Бұл ақпарат «Бізге қанша литр керек?» пайдалырақ инженерлік сұраққа: резервуар толық жұмыс циклі кезінде өзін қалай ұстауы керек?
Резервуардың сыртқы өлшемдері немесе тақтайшаның көлемі бүкіл оқиғаны көрсетпейді. Резервуар көлемінің бір бөлігі кеңейту, кері ағынды баяулату, сорумен қамту және қауіпсіз жұмыс деңгейі үшін қажет болуы мүмкін. Сондықтан пайдалануға болатын жұмыс көлемі жалпы геометриялық көлемнен ерекшеленеді.
Дизайнды шолу мыналарды анықтауы керек:
- Қалыпты май деңгейі
- Сорғыны сенімді сору үшін ең төменгі деңгей
- Максималды толтыру деңгейі
- Термиялық кеңеюге арналған кеңістік
- Ауаны шығару және қайтару ағыны үшін еркін көлем
- Ағызуға және тазалауға қол жеткізу
Сорғы сору құбырына ауа кіретін деңгейден тартпауы керек. Сонымен қатар, резервуардың кеңеюі немесе кері толуы қайталама проблема тудыратындай жоғары толтырылмауы керек. Соңғы деңгейлер нақты сұйықтық пен машина жағдайлары үшін орнатылуы керек.
Қайтарылатын мұнай қабатқа жылдамдықпен, жылумен және тартылған ауамен түсе алады. Қайтару порты сору розеткасына тым жақын болса, резервуар ауаны бөліп, ағынды тыныштандыруға үлгермей тұрып сорғы нашар газсыздандырылған сұйықтықты қабылдауы мүмкін.
Дыбыс орналасуы мыналарды қарастырады:
Мақсат тек резервуарды үлкейту емес. Ол сорғымен қайта пайдаланбас бұрын сұйықтық кірген ауаны босатып, тұнып қалуы үшін қайтарудан соруға дейін басқарылатын жолды жасау болып табылады.
Сорғы сорғышы өзінің дизайнын тексеруге лайық. Сору желісі қысқа және орнатуға мүмкіндік беретін жерде тікелей, қолайлы диаметрі және қажетсіз шектеулерді болдырмайтын орналасуы болуы керек. Бағыттың күрт өзгеруі, кірістің нашар орналасуы немесе кіші қосылым резервуардың номиналды көлемі жеткілікті болып көрінсе де қиындықтар туғызуы мүмкін.
арасындағы байланысты тексеріңіз:
- Сорғының кіріс орны
- Майдың ең төменгі деңгейі
- Сору желісінің диаметрі мен ұзындығы
- Егер пайдаланылса, кіріс сүзгісінің орналасуы
- Сорғының айналасына қызмет көрсету мүмкіндігі
- Резервуарды төгу және тазалау орны
Сору қондырғысын тек қоршауға сәйкес келетіндіктен ғана таңдамаңыз. Сорғы өндірушісінің кіріс талаптары мен толық тізбек жағдайлары бірге тексерілуі керек.
Резервуар жылуды қоршаған ортаға беруге көмектесе алады, бірақ ол автоматты түрде жеткілікті салқындатқыш емес. Жылудың пайда болуы қысымның жоғалуына, ағынға, цикл уақытына, клапанның әрекетіне, қозғалтқыштың жүктелуіне және орнату ортасына байланысты.
OEM шолуы үшін жүйе қашан жылу шығаратынын және қуат блогы қай жерде орнатылатынын жазып алыңыз. Жылу көзінің жанындағы ықшам қоршау ашық ауада орнатылған желдетілетін қондырғыдан басқа термиялық шешімді қажет етуі мүмкін.
Дұрыс реттілік:
1. Пайдалану міндетін анықтаңыз.
2. Қуат қай жерде жоғалып жатқанын бағалаңыз.
3. Резервуардың бетін және ауа қозғалысын қарап шығыңыз.
4. Қосымша салқындату қажет пе, соны шешіңіз.
5. Өкілдік жұмыс кезінде нәтижені тексеріңіз.
Жылудың нақты көзін түсінбей, салқындатқышты қосудан немесе резервуардың көлемін арттырудан аулақ болыңыз. Резервуар тізбектің тиімділігін алмастырушы емес, жылу дизайнының бір бөлігі болып табылады.
Резервуардың дизайны кір мен судың түсуін қиындатып, техникалық қызмет көрсетуші персоналдың ластануды кетіруін жеңілдетуі керек. Толтырғыш-тыныс алу, кіру қақпағы, төгу нүктесі және қайтару сүзгісінің құрылымы сұйықтықтың тазалығына әсер етеді.
Пайдалы дизайн сұрақтары мыналарды қамтиды:
- Толтырғыш саңылауы қоршаған ортадан қорғалған ба?
- Тыныс алу құрылғысын қуат блогын бөлшектемей-ақ жөндеуге бола ма?
- Кәріз ең төменгі практикалық нүктеде орналасқан ба?
- Төгілу қаупін тудырмай, резервуарды босатуға бола ма?
- Қайтару сүзгісі тексеру үшін қолжетімді ме?
- Қажет болған жағдайда резервуардың ішін тазалауға бола ма?
Жауап макет сызбасында көрінуі керек. Таза көрінетін сыртқы қоршау ішкі техникалық қызмет көрсету жолының практикалық екенін дәлелдемейді.

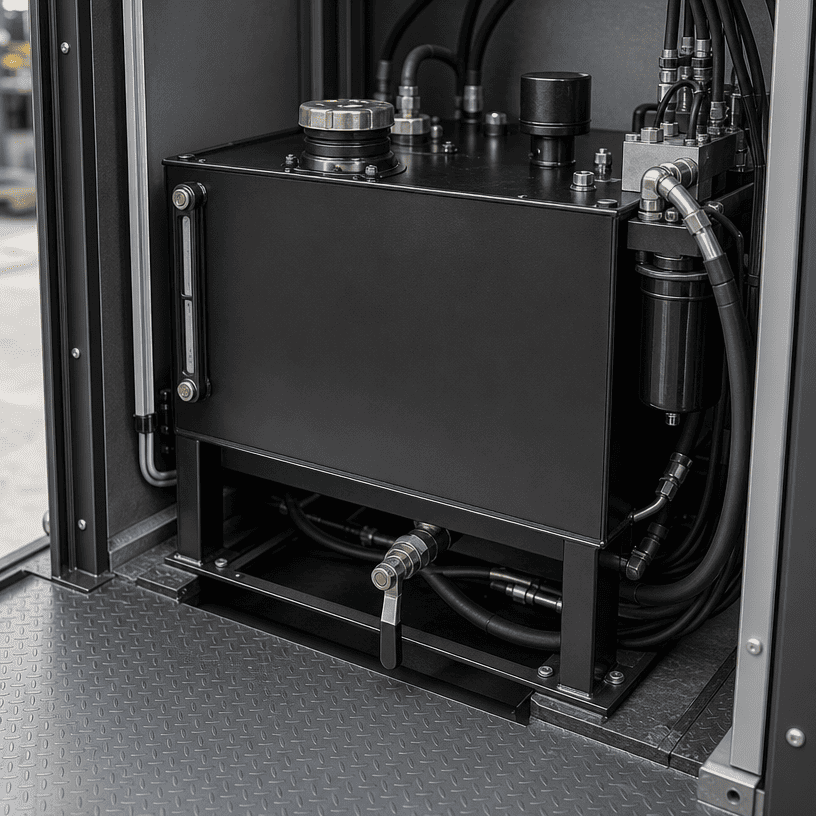

Резервуарлар көбінесе есептеу сатысында емес, біріктіру сатысында істен шығады. Резервуар номиналды орынға сәйкес келуі мүмкін, бірақ қозғалтқышпен, коллектормен, электр қоршауымен, тіркеме жақтауымен, қорғау немесе көтеру нүктесімен қайшы келеді.
Дизайнды мақұлдамас бұрын, қарап шығыңыз:
Үш өлшемді орналасу немесе өлшемді құрастыру сызбасы бөліктер тізімінен бұрын қайшылықтарды көрсете алады. Резервуар тек жұмыс үстелінде ғана емес, қуат блогы орнатылғаннан кейін де жарамды болуы керек.
Пайдалы баға ұсыныстары пакеті әдетте мыналарды қамтиды:
Кейбір мәндер белгісіз болса, оларды болжамдармен толтырудың орнына ашық элементтер ретінде белгілеңіз. Мөлдір инженерлік шолу өндіріс басталғаннан кейін резервуарды қайта жобалаудан жылдамырақ.
Сорғы ағыны маңызды, бірақ ол толық қайтару үлгісін, жұмыс циклін немесе жетек көлемін сипаттамайды.
Резервуарға анықталған минималды және максималды деңгейлер, кеңейту кеңістігі және бақыланатын сору жағдайы қажет.
Бұл сұйықтық жолын қысқартуы және ауаның шығуы мен ағынды тыныштандыру мүмкіндігін азайтуы мүмкін.
Қауіпсіз жету мүмкін емес толтырғыш, тыныс алу құралы, сүзгі немесе ағызу ақырында техникалық қызмет көрсету уақытын арттырады.
Жылу балансы бүкіл гидравликалық схемаға және орнату ортасына байланысты.
Корпусты, сорғыны, коллекторды, шлангтарды және электр бөлшектерін бір жүйе ретінде тексеру қажет.
Гидравликалық қуат блогының резервуарының жақсы өлшемдері - бұл көлемді болжау емес, орналасу және жұмыс циклі жаттығуы. Инженер пайдалы май деңгейін, қайтару ағынының бөлінуін, сорғыны соруды, жылу балансын, ластануды бақылауды және техникалық қызмет көрсетуге қол жеткізуді бірге қарауы керек.
Теңшелетін HPU жобасы үшін резервуар өлшемдері аяқталмай тұрып, HCIC жүйесіне тізбек ақпаратын және машина интерфейсін жіберіңіз. Бұл конструкторлық топқа резервуарды, сорғыны, коллекторды, фильтрацияны және басқаруды бір біріктірілген блок ретінде таңдауға жақсы негіз береді.
