Гидравликалық цилиндр дұрыс саңылауға, инсультке және теориялық күшке ие болуы мүмкін, бірақ әлі де машинаның өндірістік талаптарын орындамайды, өйткені қол жетімді ағын мақсатты қозғалыс үшін жеткіліксіз. Нәтиже жабдықты құрастырушыларға таныс: тым ұзаққа созылатын лифт, такт уақытын өткізіп жіберетін итеру циклі немесе ұзартудан басқаша әрекет ететін кері соққы.
Бірінші скринингтік есептеу оңай. Гидравликалық цилиндр жылдамдығын калькуляторы май ағынын тиімді камера аймағына байланыстыра алады, ал гидравликалық цилиндр циклінің уақытын бағалау жылдамдықты инсультпен байланыстырады. Бірақ нақты машина сонымен қатар клапан шектеулерін, шлангтардың жоғалуын, қысымның өзгеруін, жүктеменің өзгеруін, таяқтың бүйірлік аймағын, басқару параметрлерін және саяхаттың соңына жақын әдейі баяулауды қосады.
Бұл нұсқаулық OEM сатып алушысы цилиндр, сорғы немесе қуат блогының бағасын сұрамас бұрын пайдалана алатын есептеу жолын түсіндіреді. Бұл жүйелік деңгейдегі нұсқаулық. Цилиндрді тек жылдамдықпен таңдауға болмайды.

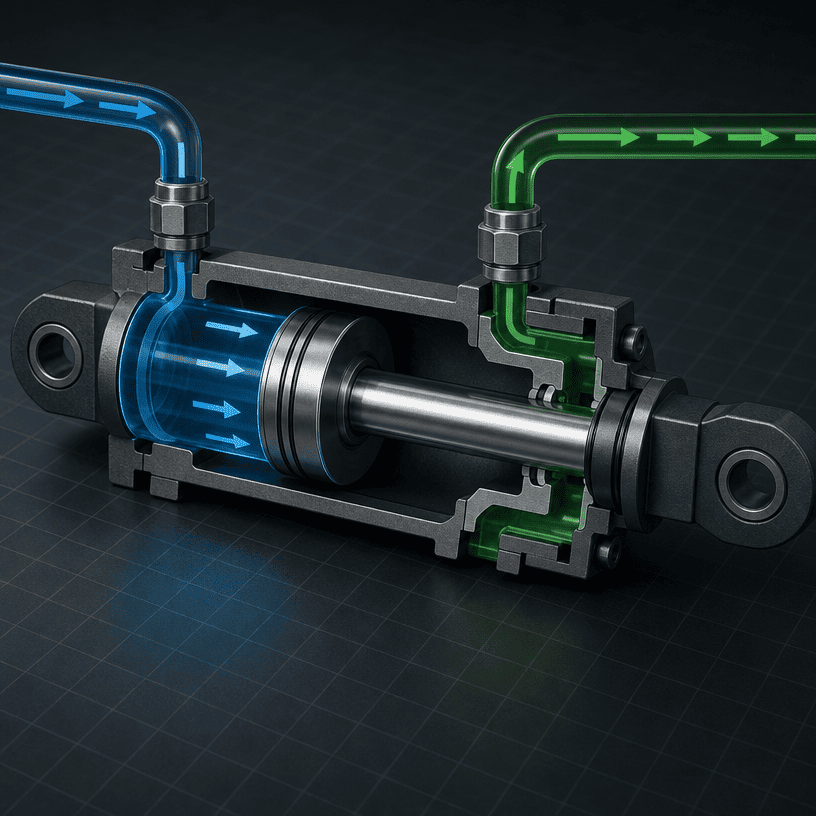

Саңылау май қақпақтың ұшына кірген кезде ұзарту кезінде пайдаланылатын толық поршень аймағын анықтайды. Дөңгелек поршень үшін:
Үлкенірек тесік бірдей жылдамдықпен қозғалу үшін көбірек май көлемін қажет етеді. Ол берілген қысымда көбірек күш беруі мүмкін, бірақ ол сонымен қатар мақсатты жылдамдық үшін ағынның қажеттілігін арттырады.
Тарту кезінде штанга ұңғыма аймағының бір бөлігін алады. Таяқтың тиімді аймағы:
Инсульт поршень жүруі керек қашықтықты анықтайды. Ол сондай-ақ бір ұзарту немесе тарту қозғалысы үшін қажетті май көлемін анықтайды. Ұзақ инсульт, тіпті мақсатты сызықтық жылдамдық қарапайым болып көрінсе де, үлкен көлем мен ағынға сұраныс жасай алады.
Тиісті машина қозғалысы кезінде цилиндрге жетуі мүмкін ағынды пайдаланыңыз. Сорғы тақтасының ағыны әрқашан пайдалы цилиндр ағынымен бірдей бола бермейді. Клапан саңылаулары, шланг диаметрі, фитингтер, сүзгілер, қысымды өтейтін басқару элементтері, басқа жетектермен бөлісу және қозғалтқыш жылдамдығы цилиндрде қолжетімді ағынды өзгерте алады.
Тұрақты өлшем бірліктері үшін негізгі жылдамдық қатынасы:
v= Q ÷ A
Бірлікті түрлендіруді дұрыс өңдеу керек. Егер аудан шаршы дюймде болса және ағын минутына галлон болса, секундына дюймді есептемес бұрын минутына галлондарды секундына текше дюймге түрлендіріңіз. Бір АҚШ галлонында 231 текше дюйм бар, сондықтан:
Метрикалық жұмыста секундына текше метрді және шаршы метрді немесе сәйкес түрлендірумен минутына литрді пайдаланыңыз. Алдымен бірліктерді түрлендірусіз дюймдік аумақты минутына литрмен араластырмаңыз.
t_бақылауклапанды ауыстырып қосу, жеделдету, баяулау, тоқтау, жүктемені қосу және машина тізбегіне енгізілген кез келген күту кезеңін қамтиды. Толық цикл ұзарту уақытынан екі есе көп деп болжау қауіпсіз емес.
Бір таяқшалы цилиндрде мыналар бар делік:
Бұл теориялық скринингтік мәндер. Құрылғының нақты уақыты сорғының ығысуының өзгеруіне, клапанды басқаруға, қысым жоғалтуларына, жүктеме жағдайларына, шланг шектеулеріне, жастықшаларға, ағып кетуге және бағдарламаланған тұруға байланысты ұзағырақ болуы мүмкін. Мысал HCIC өнімі үшін рейтингті немесе кепілдік берілген цикл уақытын көрсетпейді.
Бір таяқшалы цилиндр бір жағында толық саңылау аймағын, ал екінші жағында сақиналы аймақты пайдаланады. Бірдей ағында стержень бүйіріндегі кішірек аймақ жоғары теориялық жылдамдықты тудырады. Бірдей қысымда ол сонымен қатар толық ұңғы жағына қарағанда төменірек теориялық күшті тудырады.
Сондықтан OEM сатып алушылары тек «цилиндр жылдамдығын» сұраудың орнына бөлек кеңейту және кері қайтару мәндерін сұрауы керек.
Бағытталған клапан екі бағытты басқаша өлшеуі мүмкін. Қарсы теңгерім клапандары, ағынды басқару элементтері, жүктемені сезіну схемалары, қайтару шектеулері және кері қысым нақты қозғалысты өзгерте алады. Цилиндр жылдамдығын есептеу ағын мәні сорғы шығыны, клапанның шығыс ағыны немесе цилиндр портының өлшенген ағыны екенін анықтауы керек.
Көтергіш байланыс әртүрлі механикалық бұрыштар арқылы қозғала алады. Тығыздағыш немесе эжектор өзгермелі қарсылыққа тап болуы мүмкін. Тұтқыр тездетіп, материалға тиіп, содан кейін жүкті ұстай алады. Бұл оқиғалар қысымға әсер етеді және басқару жүйесінің ағынның төмендеуіне немесе қорғалған жұмыс жағдайына кіруіне әкелуі мүмкін.
Жастық, ағынды реттейтін клапан немесе электронды рампа қозғалыстың соңына жақын жылдамдықты төмендетуі мүмкін. Бұл цилиндр мен машинаны қорғауы мүмкін, бірақ бұл орташа цикл уақыты тек тегістелмеген ортаңғы жүріс жылдамдығынан есептелмейтінін білдіреді. Дизайнер цикл уақытының мақсаты маңызды болған кезде жылдам жүруді, бақыланатын баяулауды және тұру уақытын бөлуі керек.
Пайдалы өлшемді шолу құрылғы талабынан кері жұмыс істейді:
1. Қажетті қозғалысты анықтаңыз:Инсультті, мақсатты ұзарту уақытын, мақсатты кері тарту уақытын және жалпы цикл уақытын жазыңыз.
2. Екі тиімді аумақты да есептеңіз:Толық ұңғыма бағыты үшін саңылау аймағын және өзек жағы үшін сақиналы аймақты пайдаланыңыз.
3. Қажетті ағынды есептеңіз:v = Q ÷ A мәнін Q = v × A күйіне қайта реттеңіз, содан кейін нәтижені таңдалған бірлік жүйесіне түрлендіріңіз.
4. Бірдей жұмыс жағдайында күшті тексеріңіз:Ағын жылдамдығын басқарады; қысым мен тиімді аймақты басқарудың теориялық күші.
5. Сорғы жұмысын қарап шығыңыз:Сорғының жүктеме талап ететін қысымда қажетті ағынды қамтамасыз ете алатынын растаңыз.
6. Ортақ функцияларды тексеріңіз:Басқа жетек, клапан немесе салқындату функциясы бірдей сорғы ағынын пайдаланатынын анықтаңыз.
7. Жолдың өлшемін қарап шығу:Шланг пен порт шектеулері қол жетімді ағынды азайтып, жылу шығаруды арттыруы мүмкін.
8. Тексеру клапаны мен жастықшаның әрекеті: Клапан қажетті ағынды өлшей алатынын және жастық жүктеме мен жылдамдыққа сәйкес келетінін растаңыз.
9. Нақты цикл уақытын өлшеңіз:Ұзарту мен кері тартуды репрезентативті жүктеме мен температурада бөлек тексеріңіз.

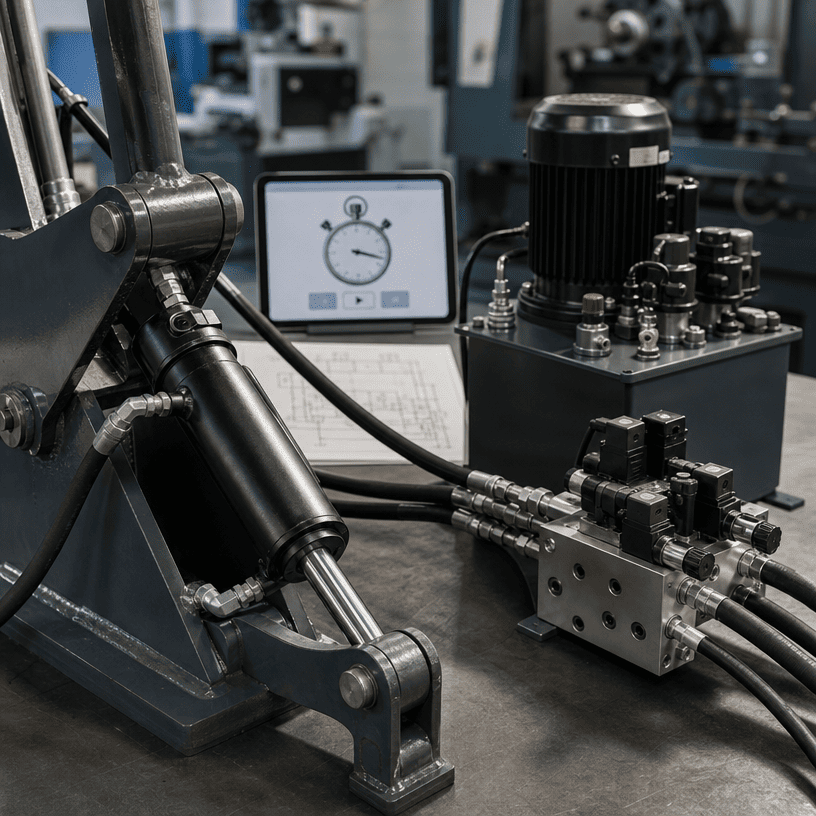

10. Соңғы дизайнды растаңыз:Босатпас бұрын цилиндрді, HPU, клапанды, шлангты және құрылымды бір жүйе ретінде қарап шығыңыз.
Баға ұсыныстарын сұрамас бұрын мына сұрақтарға жауап дайындаңыз:
Бұл мәліметтер цилиндр мәселесін HPU, клапан, шланг, басқару немесе механикалық реттілік мәселесінен бөлуге көмектеседі.
Сорғы бірнеше функцияларды қамтамасыз етуі мүмкін және ағын қозғалтқыш жылдамдығына немесе басқару логикасына байланысты өзгеруі мүмкін. Цилиндрдің нақты қозғалысы кезінде қол жетімді ағынды пайдаланыңыз.
Ретракция бір таяқшалы цилиндрде басқа аумақты пайдаланады. Кеңейтімді есептеуден өткен дизайн әлі де қайтару уақыты талабын жіберіп алуы мүмкін.
Амортизация және рампаны басқару циклдің бөлігі болып табылады. Сатып алушыда өндіріс уақытының қатаң мақсаты болған кезде олар қосылуы керек.
Үлкенірек саңылау күшті арттырады, бірақ сонымен бірге мұнай көлемі мен ағынға сұранысты арттырады. Егер сорғы өзгертілмесе, цилиндр баяу қозғалуы мүмкін.
Теориялық формула әрбір қысымның төмендеуін, жүктеменің өзгеруін немесе бақылау әрекетін есепке алмайды. Цикл уақытының соңғы шешімі тестілеуді немесе толық машина деректеріне негізделген өндірушінің шолуын талап етеді.
Гидравликалық цилиндрдің айналу жылдамдығын есептеу және гидравликалық цилиндр циклінің уақыты сорғы ағынынан көбірек тәуелді. Саңылау аймағы, өзек жағы аймағы, жүріс, клапанның әрекеті, қысым күйі, шланг шектеулері, жүктеменің өзгеруі және инсульттің соңын бақылау нәтижеге әсер етеді.
OEM сатып алушысы үшін ең пайдалы сұраныс жай ғана «жылдам цилиндрге баға беру» емес. Мақсатты ұзарту және тарту уақытын, цилиндрдегі қол жетімді ағынды, жүктемедегі қысымды, инсультті, монтаждау геометриясын және машина ретін қамтамасыз етіңіз. Содан кейін HCIC цилиндр мен гидравликалық қуат блогының толық қозғалыс жүйесі ретінде өлшемдері бар-жоғын тексере алады.
