OEM инженері сұрағандагидравликалық цилиндр«10 тоннаны итеруі» немесе «10 тонна тартуы» мүмкін болса, бірінші сұрақ - бұл күш толық ұңғыма немесе өзек жағында қажет пе. Дифференциалды гидравликалық цилиндрдің бір жағында толық поршень аймағы, ал екінші жағында сақиналы аймақ бар. Штанга өзек бүйірінің бір бөлігін алады, сондықтан қол жетімді тарту күші бірдей қысымда төмен болады.
Ауыстырылатын цилиндр сыртқы диаметрі немесе ескі бөлік нөмірі бойынша таңдалған кезде бұл айырмашылықты жіберіп алу оңай. Сондай-ақ, номиналды сыйымдылығы жеткілікті болып көрінетін цилиндр нақты қозғалыс бағытында қажетті күшті жеткізе алмауы мүмкін.
Бұл нұсқаулық бастапқы OEM шолуы үшін пайдаланылатын есептеу логикасын түсіндіреді. Бұл машинаның толық дизайнын, құрылымдық тексеруді, гидравликалық тізбекті шолуды немесе қауіпсіздікті бағалауды алмастырмайды.
Саңылау немесе поршень диаметрі қысымға ұшырайтын толық поршень аймағын анықтайды. Үлкенірек тесік бірдей қысымда көбірек теориялық күш тудыруы мүмкін, бірақ ол сонымен қатар май көлемін, берілген жылдамдық үшін қажетті ағынды, цилиндр конверті мен орнату талаптарын өзгертеді.
Штанганың диаметрі тарту күшіне әсер етеді, себебі өзек өзек жағындағы аумақты алады. Ол сондай-ақ шыбықтың қосылымына, бағыттағыштың жүктелуіне, қол жетімді саңылауға және цилиндрдің қысу немесе кернеуді өңдеу әдісіне әсер етеді. Таяқшаны тек тарту күшінен таңдау мүмкін емес; инсульт, монтаждау, бағыттау және нақты жүктеме жолы да маңызды.
Сорғының максималды жеңілдету параметрін ғана емес, қажетті қозғалыс кезінде цилиндрде шын мәнінде бар қысымды пайдаланыңыз. Клапандар, шлангтар, фитингтер және басқа компоненттер арқылы қысымның жоғалуы цилиндрге жеткізілетін қысымды төмендетуі мүмкін. Машинаның жұмыс реті бірінші есептеу үшін қолданылатын есептік қысымды анықтауы керек.
Тұрақты бірліктерді пайдаланып бірінші өтуді есептеу үшін:
Итеру күші:
Тарту күші:
Қайда:
Дөңгелек бөлік үшін:
Егер қысым psi және диаметрі дюймде енгізілсе, нәтиже фунт-күште болады. Қысым паскальмен және диаметрмен метрмен енгізілсе, нәтиже Ньютонмен көрсетіледі. Құрылғы жүйесін басынан аяғына дейін біркелкі ұстаңыз.
Бұл теңдеулер теориялық гидравликалық күшті сипаттайды. Олар автоматты түрде тығыздағыштың үйкелісін, бағыттаушы үйкелісін, механикалық шығындарды, қысымның төмендеуін, жүктеме бұрышын, жеделдетуді, құрылымдық ауытқуды немесе қауіпсіздік коэффициентін қамтымайды.
Инженер цилиндрді сүзгіден өткізіп жатыр делік:
Толық поршень аймағыбұл:
Таяқтың ауданы – бұл:
Сондықтан бірінші өту теориялық мәндері:
Айырмашылық өндірістік ақау емес. Ол өзек жағындағы штанганың орнын ауыстыратын аймақтан келеді. Мысал тек есептеу жаттығуларына арналған; бұл нақты HCIC өніміне немесе машинасына арналған рейтинг емес.
Жүктеме әрқашан цилиндрдің орталық сызығына тікелей әсер етпейді. Рычаг, ілмек, топса немесе қайшы орналасуы әртүрлі позицияларда қажетті күшті арттыруы немесе азайтуы мүмкін. Инженер тек бастапқы позицияны ғана емес, қозғалыстағы ең нашар нүктені есептеуі керек.

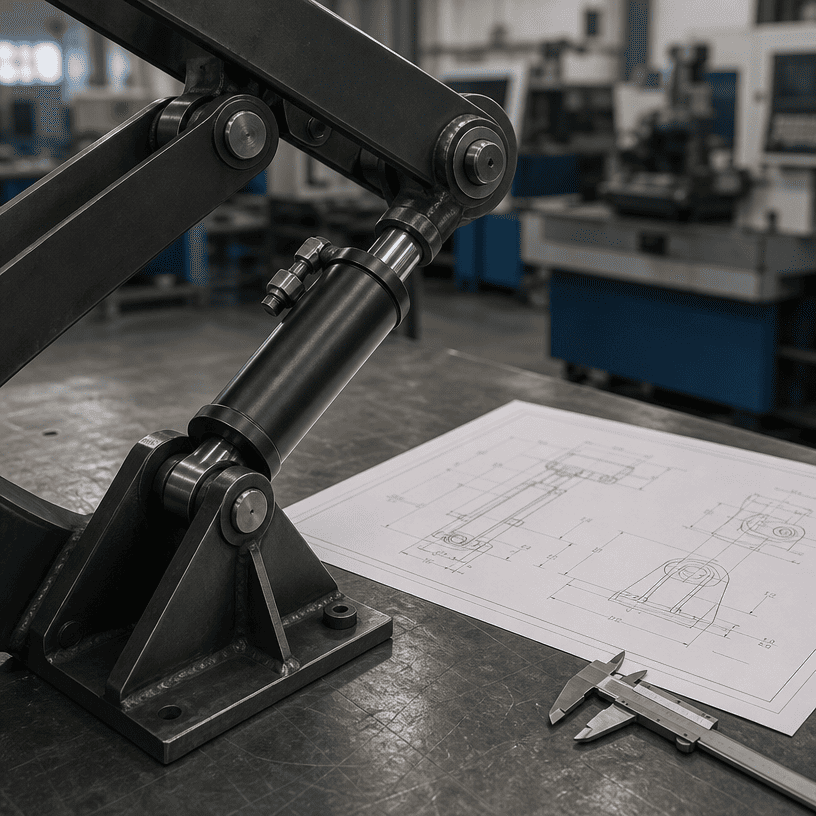

Цилиндр мен басқарылатын элемент арасындағы бұрыш та маңызды. Цилиндр жоғары теориялық күшке ие болуы мүмкін, бірақ белгілі бір бұрышта әлсіз күш құрамдас бөлігі болуы мүмкін. Жүктеу жолы мен позицияларын көрсететін сызба бір жүк санына қарағанда пайдалырақ.
Жүкті босату, оны жеделдету және бірқалыпты жылдамдықпен жылжыту әртүрлі жағдайлар. Тығыздағыштың үйкелісі, бағыттаушы кедергісі, инерция және материалдың кедергісі бастапқы күшті соққының тегіс бөлігі кезінде қажетті күштен жоғарылатуы мүмкін.
Эжекторлар, нығыздағыштар, грейферлер және көтеру механизмдері сияқты жабдық үшін сатып алушы ең жоғары күш қашан пайда болатынын және соққы кезінде жүктеме кептелуі немесе өзгеруі мүмкін екенін сипаттауы керек.
Сорғының жанындағы қысым көрсеткіші цилиндр портындағы қысым болмауы мүмкін. Түтік ұзындығы, фитингтер, бағыттаушы клапандар, ағынды басқару элементтері және кері қысым барлығы қол жетімді қысымға әсер етеді. Сенімді есептеу қысымның қай жерде және қандай жұмыс жағдайында өлшенетінін анықтауы керек.
Сығымдалған шыбықтың орнықтылығын тексеру қажет болуы мүмкін, әсіресе ұзақ инсульт немесе нашар басқарылатын орналасуда. Кернеуде жүктелген өзек әртүрлі қосылым және материал шектеулерімен басқарылуы мүмкін. Бұл мақала иілу есебін немесе құрылымдық тексеруді алмастырмайды; ол осы қосымша тексерулерден күш-ауданды есептеуді бөледі.
Үлкенірек саңылау күшті арттыруы мүмкін, бірақ ол сонымен бірге поршеньді берілген инсульт арқылы жылжыту үшін қажетті май көлемін арттырады. Мақсатты жылдамдық үшін қажетті ағын камераның тиімді ауданына және поршень жылдамдығына байланысты. Шыбық жағы толық ұңғыдан ұзындық бірлігіне басқа көлемге ие.
Бұл дизайн келіссөзін жасайды:
Сондықтан цилиндрдің өлшемі бір жүйе ретінде сорғы, клапан, резервуар, шланг, монтаж және машина циклімен бірге болуы керек.
Пайдалы OEM сұрауы мыналарды қамтуы керек:
Жүктеме жолы неғұрлым толық болса, цилиндр өлшемін анықтау мәселесін құрылым, байланыс немесе гидравликалық схема мәселесінен ажырату оңайырақ болады.
Гидравликалық цилиндритеру және тарту күшін есептеу үш негізгі кірістен басталады: саңылау диаметрі, өзек диаметрі және тиімді қысым. Толық поршень аймағы бірінші өтудегі итеру күшін анықтайды, ал штанга тиімді аймақты, демек тарту күшін азайтады.
Бұл есеп тек бастамасы ғана. Байланыс бұрышы, іске қосу кедергісі, жылдамдық, қысымның жоғалуы, штангаларды жүктеу, монтаждау, бағыттау және машина құрылымы цилиндрдің нақты қолдануға жарамдылығын анықтайды. Толық жүктеме жолын және гидравликалық деректерді ұсынатын OEM сатып алушылары тек күш нөмірін жіберетін сатып алушыларға қарағанда пайдалы баға ұсынысын ала алады.
