Гидравликалық цилиндр шыбықтарын коррозиядан қорғау: қатал ортадағы қатты хром және QPQ және никель-хром.

I. Сәтсіздік: неге бір тот дақ бүкіл гидравликалық жүйені бұзады

Ауыр жұмыс жағдайында поршеньдік штанганың коррозиясы сирек косметикалық ақау болып табылады. Ашық цилиндр таяқшасындағы тоттың бір ғана микроскопиялық тесігі тісті ұстара тәрізді әрекет етеді.

Әр жолыгидравликалық цилиндрrкері тартылады, бұл өрескел темір оксиді кратері полиуретанды таяқшаны сыпырғыш пен бастапқы U-тәрізді қысымды тығыздағыш арқылы тікелей кесінді. Ондаған цикл ішінде:

• Штанга тығыздағыш жыртылады, нәтижесінде жердегі көрінетін гидравликалық май ағып кетеді.
• Абразивті жол қоқысы, тұзды суспензия және су бүлінген сүрткіштің жанынан тура цилиндр бөшкесіне апарылады.
• Ішкі майдың ластануы сорғының тозуын, клапанның катушкасының жабысуын және жүйенің апатты істен шығуын тездетеді.

Жағалаудағы теңіз ауасына, тас жолдағы мұздан тазартатын тұзды суларға (кальций және магний хлориді) немесе қышқыл ауылшаруашылық химикаттарға ұшыраған машиналар үшін стандартты каталог қатты хромды таяқшалар жиі бір маусымда көпіршіктер мен шұңқырларға айналады. Беттік металлургияны дұрыс таңдау - ең үнемді қорғаныс желісі.

---

II. 3 негізгі өзек бетінің технологиялары: олар қалай жұмыс істейді

[ 1. Стандартты қатты хром ]   ===> Микрожарылған электропластикалық қабық (Таза беттік тосқауылға негізделген)

[ 2. QPQ сұйық азоттау ]  ===> Болатқа термиялық химиялық диффузиялық қабат (қабыршақтайтын жабын жоқ)

[ 3. Никель-хром қос қабаты] ===> Тығыз кеуекті емес никель тосқауыл + құрбандық қатты хромды сыртқы қабат

2.1 Қатты өнеркәсіптік хроммен қаптау

Стандартты қатты хром жабық және жеңіл өнеркәсіптік машиналар үшін жаһандық эталон болып қала береді.

- Процесс: Металл хром қабаты (қалыңдығы әдетте 20-дан 30 микронға дейін) индукциялық қатайтылған көміртекті болатқа электроплатылады және айнадай етіп жылтыратылады (Ra 0,1-0,2 мкм).

- Микроскопиялық шындық: Барлық электродрозды хром табиғи түрде мыңдаған микроскопиялық кернеу сынықтарын («микро-жарықтар») қамтиды. Құрғақ немесе таза май орталарында бұл микро-жарықтар майлау майының қабығын жақсы ұстайды. Дегенмен, агрессивті химиялық ортада коррозиялық электролиттер микрожарықтар арқылы астындағы өңделмеген болатқа тікелей өтеді. Тот хромның астында гүлдейді, қаптаманы өткір үлпектерге айналдырады.

2.2 QPQ сұйық азоттау (Quench-Polish-Quench Nitrocarburizing)

QPQ болаттың үстіне отыратын беттік жабын емес; бұл болаттың сыртқы молекулалық құрылымын түбегейлі өзгертетін термохимиялық диффузиялық процесс.

- Процесс: Шикі болат өзек арнайы балқытылған тұз ваннасында сұйық ферритті нитрокөміртендіруден өтеді, содан кейін механикалық жылтырату және қайталама тотығу. Азот пен көміртегі атомдары болат торына терең еніп, тереңірек азоттың диффузиялық аймағымен қамтамасыз етілген өте қатты темір-нитридті «құрама қабатын» (әдетте 15-25 микрон тереңдікте) жасайды.

- Негізгі артықшылығы: Бөлек электроплантацияланған қабық болмағандықтан, QPQ көпіршіктерге, чиптерге, қабықтарға немесе қабыршақтарға ұшырамайды. Сонымен қатар, тығыз қара темір оксиді беткі микрокеуектерді нығыздап, жол тұзы мен қиыршық тастың сынуына ерекше төзімділік береді.

2.3 Қосқабатты никель-хром (теңіз және теңізге арналған)

Жабдық тікелей тұзды су шашырау аймақтарында немесе теңіздегі бұрғылау қондырғыларында жұмыс істегенде, екі қабатты никель-хром максималды гальваникалық қорғанысты қамтамасыз етеді.

- Процесс: Қалың, кеуектері жоқ иілгіш никель қосалқы қабаты (30-дан 50 микронға дейін) алдымен болатқа электропластырылады, содан кейін стандартты қатты хромды үстіңгі жабын (20-30 микрон).

- Негізгі артықшылығы: Таза никель негізі қабаты болат субстратты толығымен тығыздайтын су өткізбейтін, коррозияға төзімді химиялық тосқауылмен қамтамасыз етеді. Сыртқы хром жабыны жоғары бет қаттылығын және сызаттарға төзімділігін қамтамасыз етеді. Агрессивті тұзды су хромды микро-жарықтарға енсе де, ол негізгі болатқа тимей никель тосқауылында өліп қалады.

---

III. Инженерлік салыстыру: өнімділік тікелей

IV. Әрбір өңдеуді қай жерде көрсету керек: OEM қолданбасының практикалық нұсқаулығы

+--------------------------------+-----------------------------------+--------------------------------+

|      Стандартты Chrome         |        QPQ сұйық азоттау         |      Никель-Хром қос         |

+--------------------------------+-----------------------------------+--------------------------------+

| • Жабық зауытты автоматтандыру | • Жолдағы қар тазалағыштар мен тұз себетін машиналар| • Теңіздегі крандар мен жүкшығырлар     |

| • Стационарлық цех пресстері   | • Ауыл шаруашылығы және тыңайтқыштар   | • Жағалаудағы контейнерлік жүк көтергіштері|

| • Жабық станоктар     | • Қоқыс бүйірлік және артқы тиегіштер       | • Су шашу аймағының теңіз доктары     |

| • Таза қойма жүк көтергіштері | • Орман шаруашылығы және агрегат тасушылар     | • Су астындағы гидравликалық жетектер   |

+--------------------------------+-----------------------------------+--------------------------------+

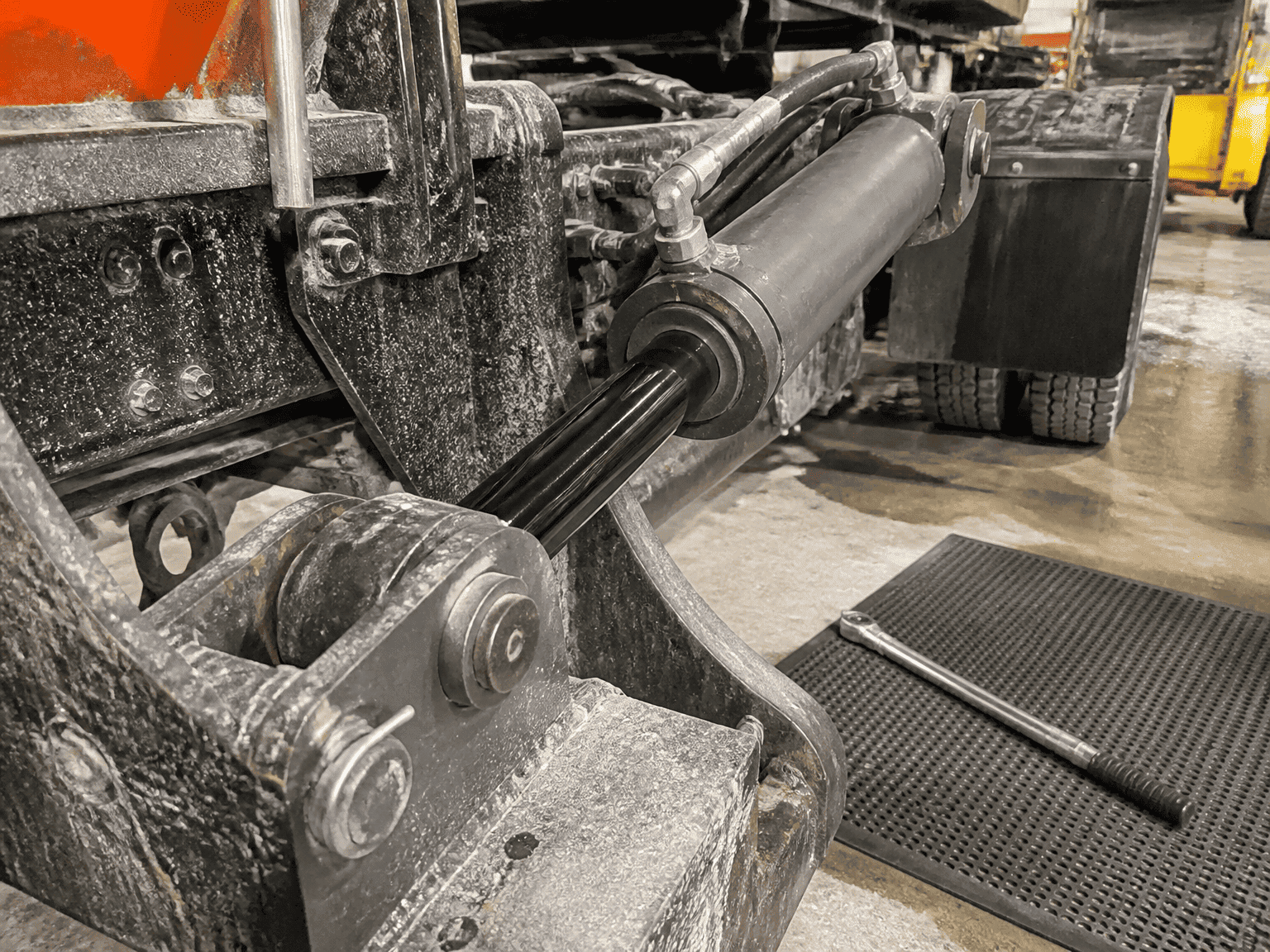

4.1 Қар тазалағыштар, тұз себетін машиналар және коммуналдық жүк көліктері: QPQ таңдаңыз

Қалалық қысқы қызмет көліктері сұйық кальций хлориді мен дымқыл тас тұзының қысымды бұлттары арқылы тікелей жүреді. Тұз спрейі ұзартылған жерді жарып жібередігидравликалық цилиндржоғары жылдамдықтағы жол қиыршық тастарымен бірге штанга. QPQ чипке төзімді, біртұтас диффузиялық қабаты локализацияланған шұңқырларды болдырмайды, ал оның жылтыр қара қабаты келе жатқан трафик үшін күн сәулесінің жарқылын азайтады.

4.2 Тыңайтқыш шашқыштар және ауылшаруашылық бүріккіштер: QPQ таңдаңыз

Сұйық азот тыңайтқыштары мен калий суспензиялары стандартты электрленген хромға қарсы агрессивті болып табылады. QPQ бездердің тығыздағыштарын ұстамай маусымдық химиялық әсерден аман қалу үшін қажетті химиялық пассивтілікті қамтамасыз етеді.

4.3 Теңіз көтергіштері, жағалаудағы доктар және теңіз қондырғылары: никель-хромды таңдаңыз

Жабдық үнемі мұхит тұманына және толқынды спрейге ұшырайтын теңіз шашырау аймақтарында қос қабатты никель-хром танылған әлемдік стандарт болып табылады. Жоғары бастапқы инвестиция теңіздегі гидравликалық ағып кетудің және кемелердің қымбат тұрып қалуының алдын алу арқылы өтеледі.

---

V. 3 OEM инженерлері талап ететін маңызды өндірістік мәліметтер

1. Негізгі материалды индукциялық қатайту:Қаптамаға қарамастан, бүйірлік жүктеменің ауытқуына және тас соққысына ұшыраған жылжымалы цилиндрлер 1,5-тен 3,0 мм-ге дейінгі тереңдікке дейін индукциялық қатайтылуы керек (HRC 52-ден 58-ге дейін). Бұл «жұмыртқа қабығын ұсақтауды» болдырмайды, мұнда жұмсақ өзек металы нүктелік жүктемелер астында шыңдалмаған өзек бетінің астында шығады.

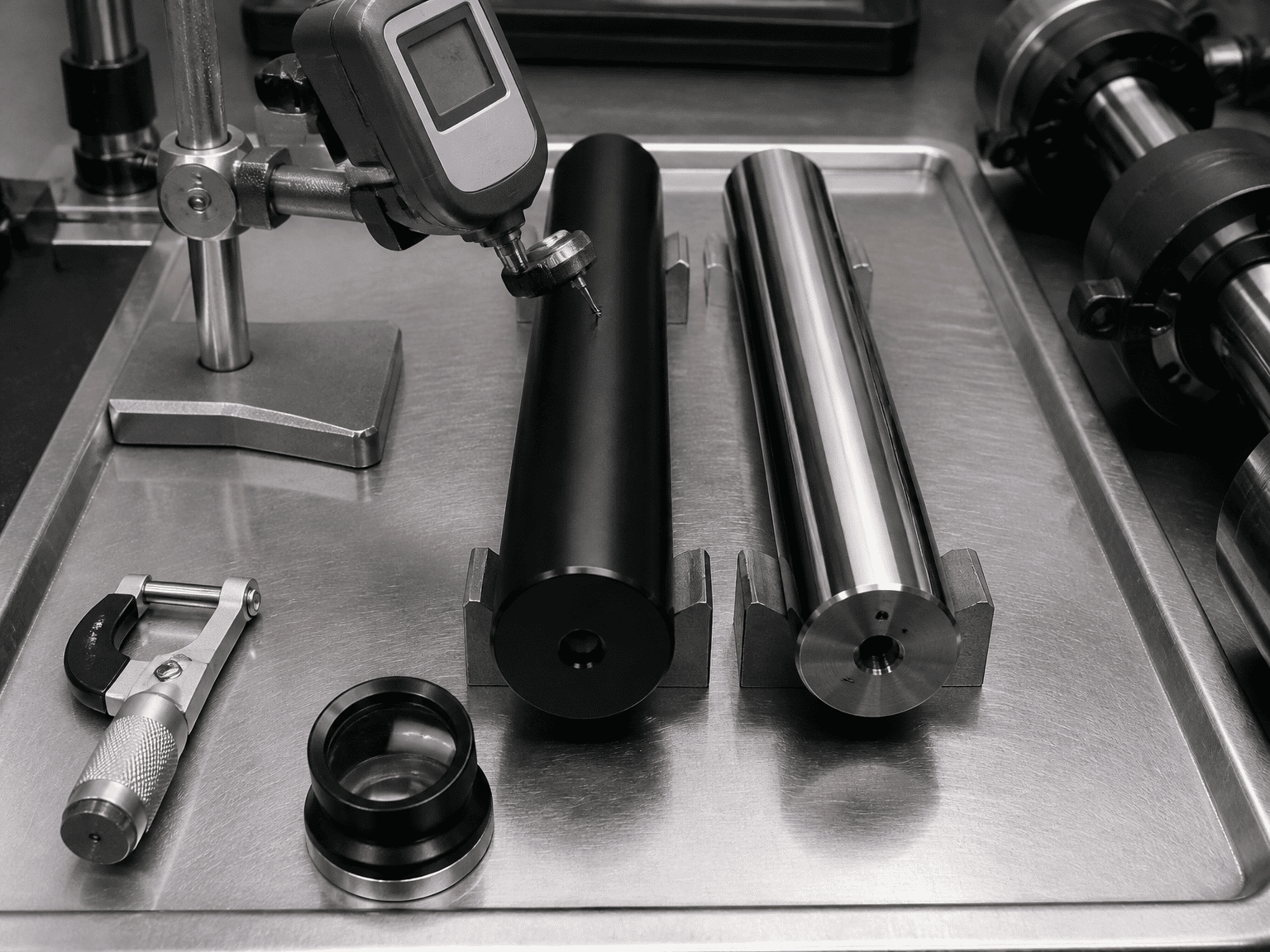

2. Беттің кедір-бұдырлығын бақылау (Ra 0,1 - 0,2 мкм):Таяқшаны шамадан тыс жылтырату (Ra 0,05 мкм-ден төмен) шекаралық майлаудың тығыздағышын аштырады, бұл сықырлауды және тығыздағыштың мерзімінен бұрын тозуына әкеледі. Төмен жылтырату (Ra 0,3 мкм жоғары) тығыздағыш ернін кесіп тастайды. Бақыланатын көлденең люк микрофиниш өте маңызды.

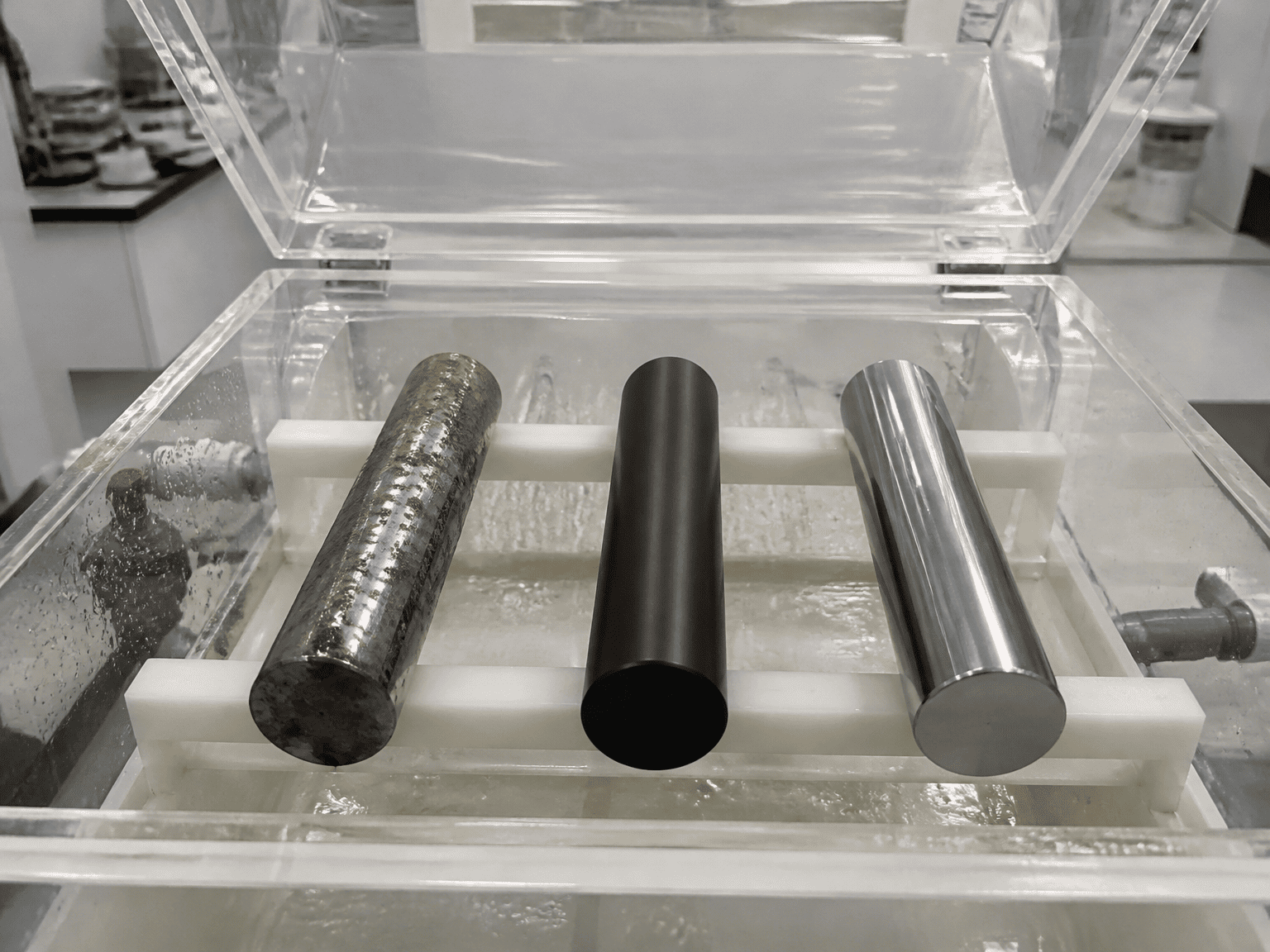

3. Сертификатталған ASTM B117 сынақ тексеруі:«Ауа райына төзімді» сияқты белгісіз маркетингтік талаптарды қабылдамай, құжатталған ISO 10289 коррозия рейтингтері бар үшінші тараптың немесе зауыттың зертханалық тұзды спрей сынақ есептерін талап етіңіз.

---

⭐⭐⭐VI. Техникалық шекара және металлургиядан бас тарту

Осы нұсқаулықта келтірілген коррозияға қарсы өнімділік көрсеткіштері стандартты ASTM B117 бейтарап тұзды шашатын зертханалық сынақтарға негізделген. Егістіктің қызмет ету мерзімі жергілікті химиялық концентрацияларға, механикалық абразия циклдарына, ультракүлгін әсерге және флотты жуу протоколдарына байланысты өзгеруі мүмкін.

---

VII. Коррозияға төзімді инженерлік гидравликалық цилиндрлер үшін HCIC компаниясымен кеңесіңіз

HCIC бүкіл әлем бойынша жабдық жасаушыларға арналған индукциялық қатайтылған қатты хроммен, QPQ сұйық азоттауымен және теңіздегі никель-хром шыбықтарымен жасалған дәлме-дәл тапсырыс бойынша гидравликалық цилиндрлерді шығарады.
