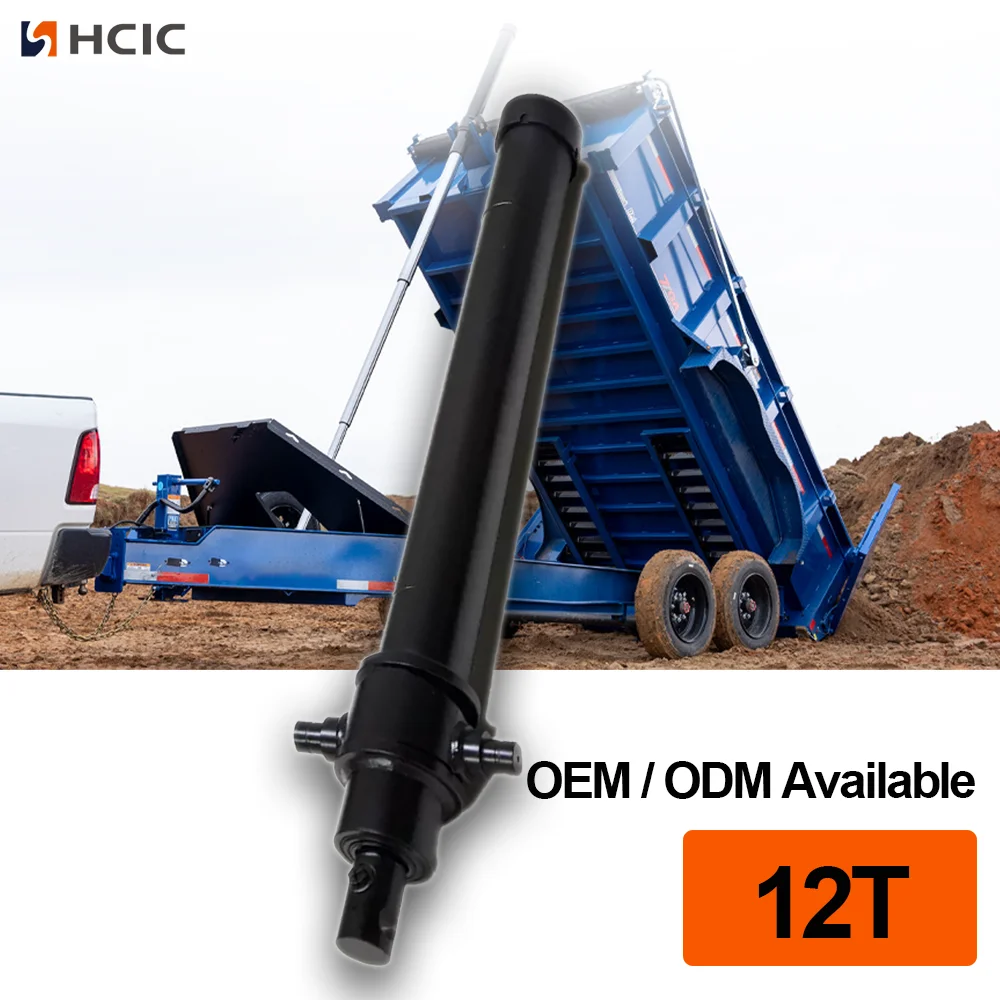

3TG-E90x1199 - 1199 мм жүрісі, 220 бар максималды жұмыс қысымы және 5-14 тонна каталогты аударатын диапазоны бар үш сатылы корпус астындағы телескопиялық гидравликалық цилиндр.
Number of stages:
3 кезеңWorking volume:
6,2 лMaximum working pressure:
220бар3TG-E90x1199 HCIC-2026 каталогында тізімделген үш сатылы корпус астындағы телескопиялық гидравликалық цилиндр болып табылады. Оның корпус астындағы ықшам орналасуы цилиндр корпус пен шассидің астындағы кеңістікте қала отырып, ұзақ соққы беруі керек аударылатын жүйе қолданбаларына арналған.
Каталогта 1199 мм инсульт, 35 кг масса, 6,2 л жұмыс көлемі және 220 бар максималды жұмыс қысымы көрсетілген. Ол сондай-ақ 5–14 тонна аударым сыйымдылығы ауқымын және негізгі L/A/B/C/D/E орнату өлшемдерін береді. Бұл мәндер бастапқы орнату талқылауын қолдайды; олар толық тіркеме есебін алмастырмайды.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | 3TG‑E90x1199 |
| Кезеңдер саны | 3 |
| Инсульт | 1,199 мм |
| Масса | 35 кг |
| Жұмыс көлемі | 6,2 л |
| Максималды жұмыс қысымы |
220 бар |
| Каталогты аудару сыйымдылығы ауқымы | 5-14 тонна |
| Өлшем L | 598 мм |
| А өлшемі | 160 мм |
| B өлшемі | 438 мм |
| Өлшем C | 108 мм |
| Өлшем D | 92 мм |
| Өлшем Е | 58 мм |
Жоғарыдағы сипаттама мәндері жеткізілген HCIC-2026 каталогындағы корпус астындағы телескопиялық цилиндрлер кестесінен көшірілген. Каталогтың 5–14 тонналық көрсеткіші әр үйінді тіркемесі үшін әмбебап пайдалы жүкті мақұлдау емес, қолдану ауқымы болып табылады.
Үш сатылы корпус асты құрылысы

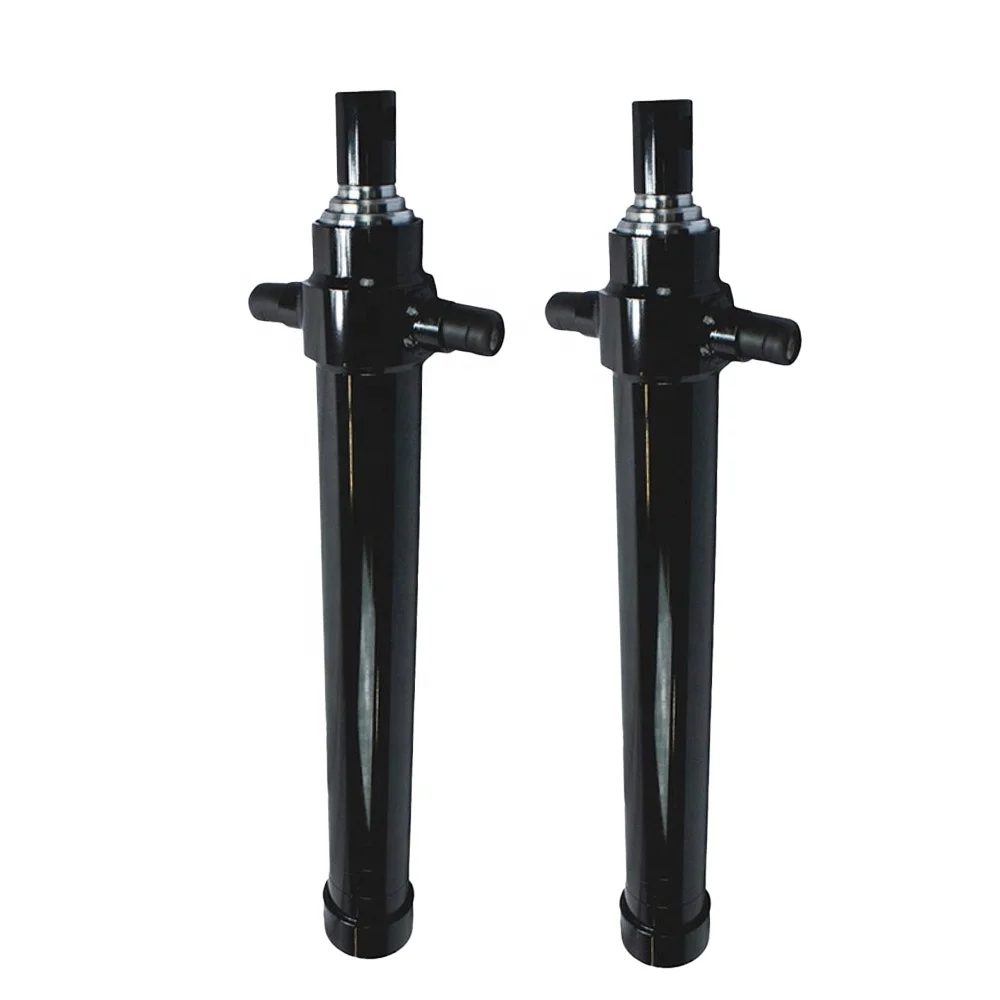

3TG-E90x1199 үш телескопиялық кезеңді пайдаланады. Қайтарылған кезде, кірістірілген сатылар цилиндр пакетін корпус астындағы орнату аймағында ұстауға көмектеседі. Ұзарту кезінде сатылар толық жұмыс ұзындығының жабық күйде болуын талап етпей, аударылу цикліне қажетті қозғалысты қамтамасыз етеді.
Кезеңнің орналасуы цилиндрдің күші мен жылдамдығы ұзарту кезінде өзгеруі мүмкін екенін білдіреді. Әртүрлі кезеңдердің белсендіруіне қарай тиімді аймақ өзгереді, сондықтан таңдау жүктемені, топсаның геометриясын, аударылу бұрышын, сорғы ағынын және клапан параметрлерін бірге ескеруі керек.
Корпустың астын орнату цилиндрдің жабық ұзындығынан көбірек басқарылады. Сатып алушы бесікті немесе тірек құрылымын, түйреуіштердің туралануын, шасси саңылауын және корпус жабық күйден ұшына ауысқан кезде цилиндрдің жолын тексеруі керек.
Каталогта L 598 мм, ал A мен E өлшемдері сәйкесінше 160, 438, 108, 92 және 58 мм деп көрсетілген. Бұл өлшемдерді тапсырыс берушінің жақтау сызбасымен және монтаждау тәртібімен салыстыру керек. Цилиндр кронштейннің бұрмалануынан мәжбүрлеп орнына келтірілмей, монтаж конструкциясы арқылы туралануы керек.

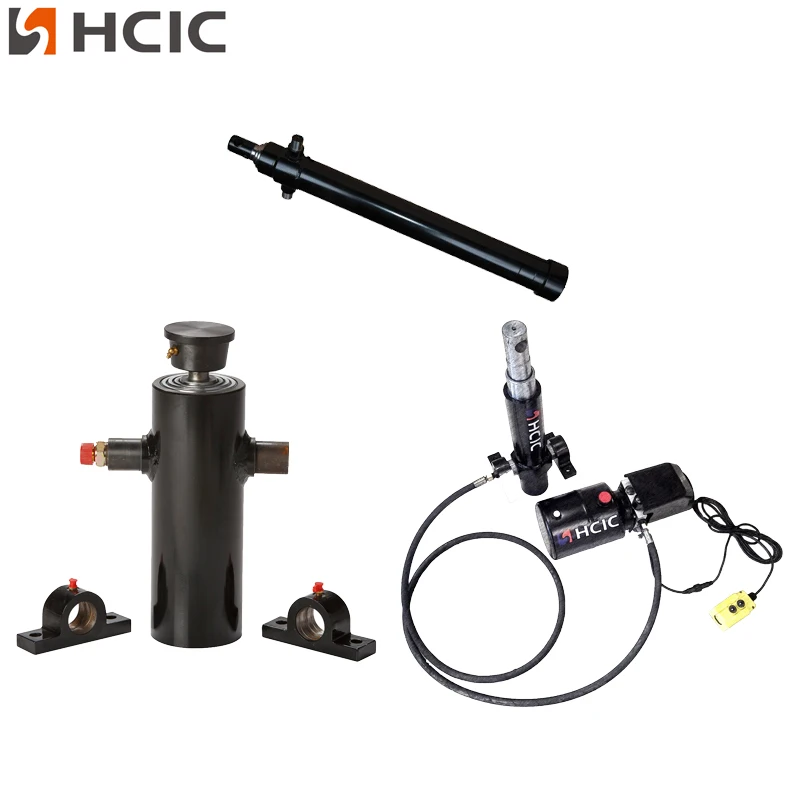

HCIC каталогы сонымен қатар корпус астындағы цилиндр сызығына арналған керек-жарақтарды және қолдау опцияларын, соның ішінде штанга тәрізді немесе шар тәрізді қосылым сілтемелерін және цилиндрді тіреу бесігін көрсетеді. 3TG-E90x1199 жобасының нақты қосылымы мен қолдауы жалпы каталог иллюстрациясынан емес, ағымдағы сызбамен расталуы керек.
3TG-E90x1199 ең жоғары жұмыс қысымы 220 бар болатын тізімде берілген. Бұл мәнді сорғымен, рельефтік клапанның параметрімен, гидравликалық желілермен, майдың тазалығымен, монтаждау құрылымымен және толық аударылатын жүктемемен қатар қарау керек.
Каталогта 5-14 тонна жүк көтеру сыйымдылығы бар. Бұл ауқымды каталог қолданбасының анықтамасы ретінде қарастыру керек. Нақты жарамдылық тіркеме корпусына, жүктің бөлінуіне, топсаның күйіне, аударылу бұрышына, шасси беріктігіне, гидравликалық ағынға және жұмыс жағдайларына байланысты.
Орнату геометриясы немесе жүйе қысымы дұрыс болмаса, дұрыс тесігі немесе инсульті бар цилиндр әлі де жарамсыз болуы мүмкін. Сондықтан цилиндрге тапсырыс бергенге дейін өтінімді толық қарау аяқталуы керек.

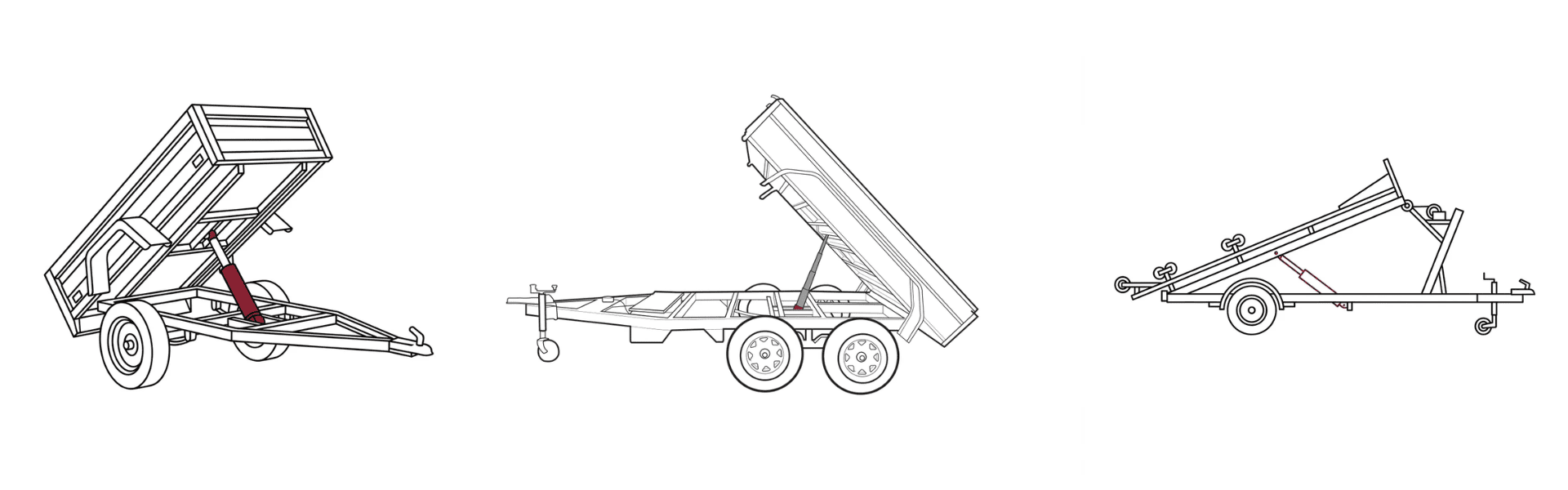

3TG-E90x1199 1199 мм жүрісі бар үш сатылы цилиндрді қажет ететін автотрейлер мен шанақтың астындағы аударылу жүйесінің жобаларына қатысты. Қол жетімді кеңістік пен жүйе талаптары каталог деректеріне сәйкес болғанда, оны OEM құрастырулары, ауыстыру жұмыстары және трейлерді қайта жобалау үшін қарастыруға болады.
Берілген HCIC каталогы екіден алты кезеңге дейінгі конфигурациялары бар корпус асты цилиндр сызығын сипаттайды, бірақ бұл мақала тек 3TG-E90x1199 үлгісіне арналған. Басқа үлгілерді жеке инженерлік шолусыз оның өлшемдерін немесе жұмыс деректерін алмастырғыш ретінде пайдалануға болмайды.
3TG-E90x1199 баға ұсынысы немесе ауыстыру бағасы үшін мынаны жіберіңіз:
- Трейлер түрі және шанақтың өлшемдері
- Қажетті инсульт және жабық орнату кеңістігі
- Шасси, бесік және кронштейн сызбалары
- түйреуішті немесе шарды қосу мәліметтері
- Сорғы қысымы мен шығыны туралы ақпарат
- Шланг пен порттың орналасуы
- Бұрылыс бұрышы және жүктемені бөлу
- Ағымдағы цилиндр мен монтаждау аймағының фотосуреттері
- Қажетті мөлшер және ауыстыру күйі
Бұл мәліметтер цилиндрді ауыстыруды үлкенірек кронштейн, туралау немесе гидравликалық жүйе ақауларынан ажыратуға көмектеседі.
3TG-E90x1199 - бұл 1199 мм жүрісі, 220 бар максималды жұмыс қысымы, 6,2 л жұмыс көлемі және 5–14 тонналық каталог аударым диапазоны бар белгіленген үш сатылы корпус астындағы телескопиялық гидравликалық цилиндр. Оның 598 мм L өлшемі және тізімделген A–E өлшемдері орнатуды жоспарлаудың практикалық бастау нүктесін береді.
Соңғы таңдау тек инсультке немесе қысымға емес, толық тіркеме жүйесіне негізделуі керек. Сатып алудан бұрын жобаны арнайы тексеру үшін корпус асты сызбасын және гидравликалық деректерді HCIC-ке жіберіңіз.
HCIC автокөлік пен өнеркәсіптік қолдану үшін гидравликалық цилиндрлер мен қуат блоктарын әзірлейді және шығарады. 3TG-E90x1199 жобасы үшін HCIC OEM немесе ауыстыру сұрауы үшін сызбаларды, өлшенген өлшемдерді және гидравликалық талаптарды қарай алады.
