Өнім Сипаттамасы

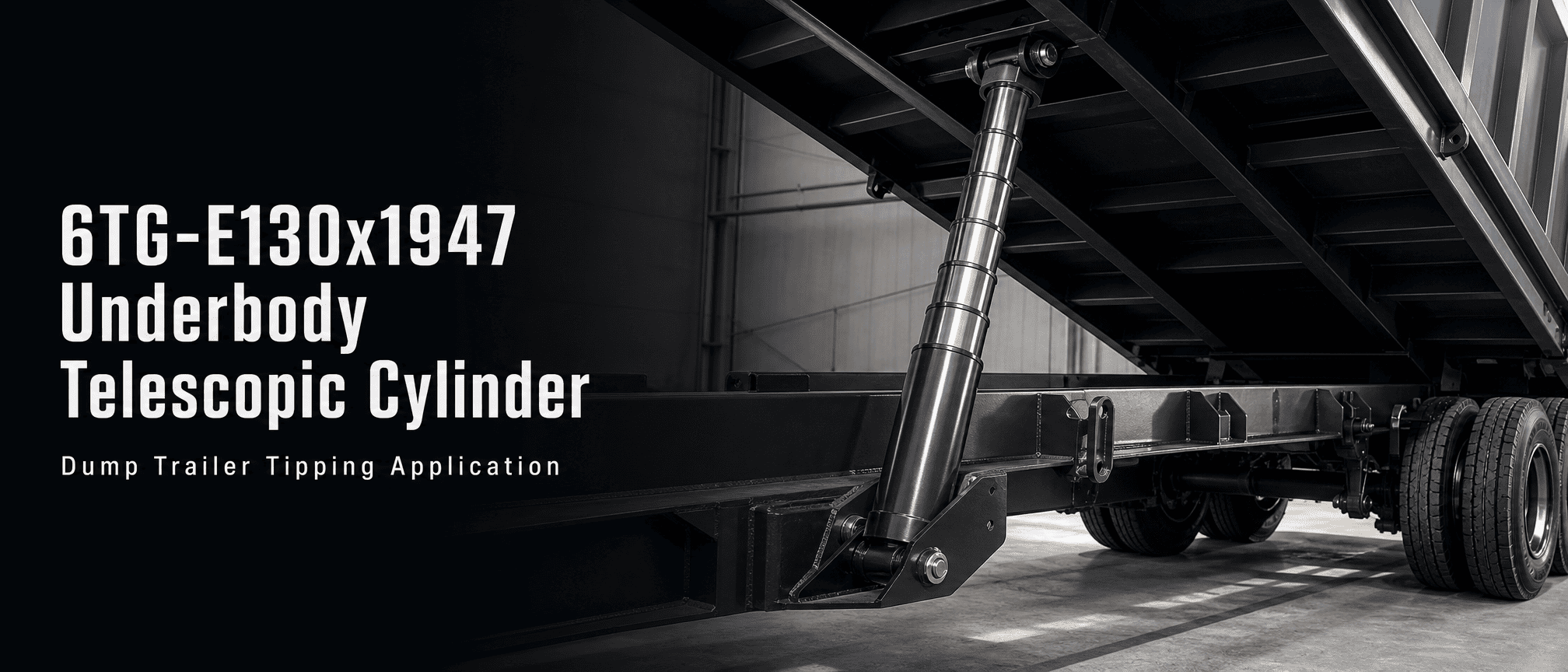

6TG-E130x1947 - жүк тиегіштерге арналған алты сатылы корпус астындағы телескопиялық гидравликалық цилиндр. Оның 1947 мм инсульт, тізімделген жұмыс көлемі 14 л, максималды жұмыс қысымы 180 бар және аударылу сыйымдылығы диапазоны 11-18 тонна. Оның каталог өлшемдеріне A 543 мм, B 216 мм, C 327 мм, D 132 мм және E 92 мм кіреді, тізімделген массасы 53 кг.

Цилиндр HCIC-тің жеңіл жүк тиеу жабдығына, соның ішінде бүйірлік төгетін және үш жақты төгетін тіркеме қолданбаларына арналған корпус асты диапазонына жатады. Соңғы орнату әлі де тіркеме жақтауымен, топсаның геометриясымен, жүктеме жолымен, май тізбегімен және қол жетімді орнату кеңістігімен тексерілуі керек.

telescopic hydraulic cylinders

I. 6TG-E130x1947 не істеуге арналған

Корпус астындағы телескопиялық цилиндр ұзақ жұмыс инсультін жасау үшін бірнеше кірістірілген кезеңдерді пайдаланады, бұл ретте тартылған орамды бір ұзын цилиндрге қарағанда қысқа ұстайды. Бұл орналасу цилиндр үйінді корпусының астына сыйып, құлату үшін жеткілікті қозғалысты қамтамасыз ететін жерде пайдалы.

6TG-E130x1947 корпусының астындағы телескопиялық гидравликалық цилиндр алты кезеңді пайдаланады. Гидравликалық май цилиндрге түскен кезде көтеру қозғалысын жасау үшін сатылар ретімен созылады. Қайтару кезінде кезеңдер кірістірілген жинаққа оралады. Нақты реттілік пен жүктеме тәртібі цилиндр дизайнына, майдың берілуіне, монтаждау геометриясына және тіркеме құрылымына байланысты.

Бұл тек инсульт ұзындығына негізделген әмбебап ауыстыру емес. Ауыстыру алдында жабық орнату өлшемдері, түйреуіш немесе көздің орналасуы, еңілу бұрышы, дене салмағы және шассиді бекіту нүктелері тексерілуі керек.

II. 6TG-E130x1947 үшін каталог спецификациясы

telescopic hydraulic cylinders

Элемент	Каталогтың спецификациясы
Үлгі	6TG‑E130x1947
Өнім түрі	Корпус астындағы телескоптық гидравликалық цилиндр
Кезеңдер саны	6
Инсульт	1947 мм
Тізімдегі кеңейтім фигурасы	53
Жұмыс көлемі	14 л
Масса	53 кг
Максималды жұмыс қысымы	180 бар
Ауыстыру сыйымдылығы диапазоны	11-18 тонна
А өлшемі	543 мм
B өлшемі	216 мм
Өлшем C	327 мм
Өлшем D	132 мм
Өлшем Е	92 мм

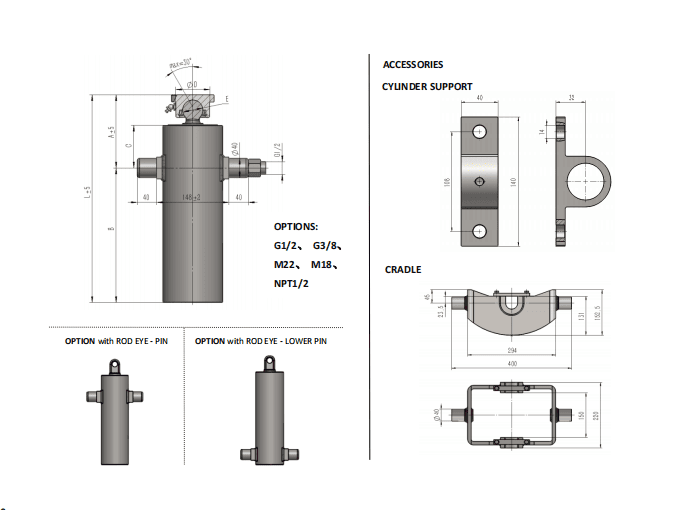

Каталог сонымен қатар шар және көз нұсқалары, бекіту кронштейндері мен тіректері және бірнеше порт опциялары бар корпус асты ауқымын тізімдейді. Баға ұсыныстары үшін нақты қосылым мен монтаждау конфигурациясын қажетті сызбаға және тіркеме схемасына сәйкес растау керек.

III. Негізгі өлшемдерді түсіну

Каталог өнім деректерінде A және E өлшемдерін анықтайды. Бұл өлшемдер ауыстырылатын мәндер емес, орнату сілтемелері болып табылады. Ауыстырылатын цилиндр тіркеменің нақты пин-орталығына, кронштейніне, саңылауына және шанақтың геометриясына сәйкес келуі керек.

Практикалық шолуды салыстыру керек:

- Шығарылған кезде үйінді корпусының астындағы бос орын

- Цилиндрдің жұмыс орны және ұзарту жолы

- Екі шетіндегі түйреуіш немесе көзді туралау

- Шассиден, корпустан, осьтерден, шлангтардан және басқа бөлшектерден тазалық

- Қажетті аударылу бұрышы және цилиндр толық ұзартылатын нүкте

- Корпустың топсасының орналасуы және жүкті тасымалдау бағыты

1,947 мм инсульт - бұл сәйкестендірудің бір бөлігі ғана. Жабық ұзындығы, монтаж биіктігі немесе қосылым геометриясы әртүрлі болса, бірдей инсультпен цилиндр әлі де жарамсыз болуы мүмкін.

IV. Алты сатылы телескопиялық құрылыс

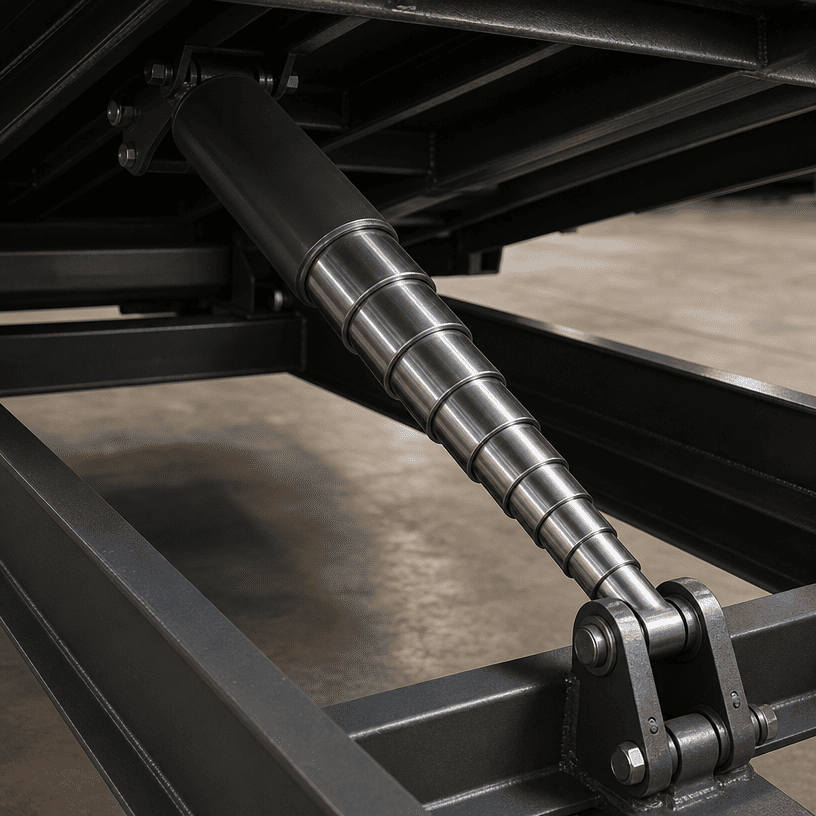

Алты сатылы құрылыс 6TG-E130x1947 корпусының астындағы ықшам орналасудан ұзақ инсультті қамтамасыз етуге мүмкіндік береді. Кірістірілген баррель бөлімдері кеңейтім тапсырмасын ортақ пайдаланады, сондықтан әрбір кезең және оның тығыздау интерфейсі дұрыс тәртіпте жұмыс істеуі керек.

telescopic hydraulic cylinder

Телескопиялық цилиндрлер де туралауға мұқият назар аударуды қажет етеді. Бекіту кронштейндері цилиндрді бұрмаланған жақтаумен жасалған бүйірлік жүктерді көтеруге мәжбүрлемей, оның жоспарланған жолы арқылы бағыттауы керек. Цилиндр күш тудыратын компонент болып табылады; оны топсаны немесе шассиді туралау мәселесін шешу үшін пайдаланбау керек.

Каталог жақшалар мен тіректермен бірге қол жетімді корпус асты ауқымын сипаттайды. OEM қондырғысы үшін кронштейн дизайнын, түйреуіштерді туралауды және бесікті орналастыруды бөлек ойлар ретінде қарастырудың орнына цилиндрмен бірге қарастыру керек.

V. Қысым, сыйымдылық және қолдану шектері

Каталогта 6TG-E130x1947 үшін 180 бар максималды жұмыс қысымы және 11-18 тонна аударылу сыйымдылығы диапазоны көрсетілген. Бұл сандар жоспарланған жабдық конфигурациясында оқылуы керек. Олар тұтас тіркеменің пайдалы жүктеме рейтингін белгілемейді.

Төңкерудің нақты өнімділігі дене салмағына, пайдалы жүктің таралуына, топсаның үйкелісіне, цилиндр бұрышына, монтаждау жағдайына, гидравликалық ағынға, қысымның жоғалуына және құрылымдық беріктікке байланысты. Тіркеме өндірушісі жүктің толық жолын және қауіпсіз жұмыс жағдайын тексеруге жауапты болады.

180 бар фигурасы сонымен қатар сорғымен, клапанмен, шлангтармен, фитингтермен және монтаждық жабдықпен сәйкес келуі керек. Жүйе оның ең төмен бағаланған құрамдас бөлігінің рұқсат етілген рейтингінен жоғары жұмыс істемеуі керек.

VI. Каталогтағы тығыздау және беттік ақпарат

HCIC корпусының астындағы цилиндрдің сипаттамасы осы ауқымда қолданылатын тығыздағыштардың тұрақты деформация мен тозуға қарсы тұруға және -40°C пен +100°C температура диапазонында жұмыс істеуге арналғанын айтады. Каталог сонымен қатар кезеңдер қатты хромдауды қолданатыны және диапазон жалпы корпус асты ерекшеліктерінің сипаттамасында 200 бар максималды жұмыс қысымына арналғаны көрсетілген.

Арнайы 6TG-E130x1947 кесте жолы үшін тізімделген максималды жұмыс қысымы 180 бар. Осы өнім мақаласы мен баға ұсынысы үшін үлгіге арналған кесте мәнін пайдалану керек. Кеңірек ауқым мәлімдемесі үлгінің тізімделген мәнін ауыстыру үшін пайдаланылмауы керек.

Каталог 6TG-E130x1947 үлгісін үйінді жабдықтарына арналған корпус асты өнімі ретінде ұсынады. Ол осы нақты модель үшін толық тығыздағыш қоспасын, бетінің қалыңдығын, цикл мерзімін немесе егжей-тегжейлі техникалық қызмет көрсету аралығын қамтамасыз етпейді. Бұл мәліметтер жұмыс ортасы, климат және жұмыс циклі белгілі болған кезде расталуы керек.

VII. Тапсырыс беру алдында орнатуды тексереді

6TG-E130x1947 ауыстыратын немесе көрсететін сатып алушы келесі ақпаратты дайындауы керек:

small trailer hydraulic cylinders

1. Бар болса, ағымдағы цилиндр үлгісі және сәйкестендіру тақтасы

2. Тартылған және ұзартылған позициялардағы пин-орталық немесе көз-орталық өлшемдері

3. Қажетті инсульт және еңілу бұрышы

4. Қоқыс корпусының ұзындығы, бос салмақ және болжанған пайдалы жүктеме ауқымы

5. Топсаның орналасуы және бекіту кронштейнінің сызбасы

6. Сорғы шығыны, жүйе қысымы және клапан түрі

7. Түтіктерді қосу және портқа қойылатын талаптар

8. Корпустың астында және шассидің айналасында бос орын

9. Жұмыс температурасы және судың, шаңның немесе жолдың ластануының күтілетін әсері

10. Кронштейндер, тіректер, бесік немесе толық орнату жинағы қажет пе

Орнату туралы анық ақпарат дұрыс инсультке ие, бірақ тіркемеге қауіпсіз орнатылмайтын цилиндрді алу қаупін азайтады.

VIII. Қолданбалар

Каталог корпус астындағы телескопиялық диапазонды жеңіл жүк тиеу жабдығымен, бүйірлік үйінділермен және үш жақты қоқыс тіркемелерімен байланыстырады. 6TG-E130x1947 құрылғысы ұзақ инсультті қажет ететін және алты сатылы дизайн қол жетімді дене астындағы кеңістікке сәйкес келетін жағдайда қарастырылуы мүмкін.

Қолданбаны мақұлдау толық механикалық және гидравликалық шолуға негізделуі керек. Өнім сипаттамасының өзі нақты тіркеме үлгісіне, пайдалы жүкке немесе аударылу бұрышына сәйкестігін растай алмайды.

IX. Жиі қойылатын сұрақтар

6TG‑E130x1947 қанша кезеңнен тұрады?

HCIC‑2026 каталогында 6TG‑E130x1947 алты сатылы цилиндр ретінде берілген.

Көрсетілген инсульт дегеніміз не?

Каталогта 1,947 мм инсульт берілген.

Бұл модель үшін қандай қысым көрсетілген?

Үлгі кестесінде 180 бар болатын ең жоғары жұмыс қысымы көрсетілген.

Қандай аударылу сыйымдылығы диапазоны көрсетілген?

Каталогта 11‑18 тонна жүк көтеру сыйымдылығының ауқымы берілген.

Ол кез келген цилиндрді 1947 мм жүріспен алмастыра ала ма?

Жоқ. Орнату өлшемдері, топса геометриясы, кронштейннің туралануы, қысым, ағын және толық жүктеме жолын ауыстыру алдында тексеру қажет.

Кронштейндер мен тіректер бар ма?

Корпус астындағы өнімнің жалпы сипаттамасында кронштейндер мен тіректердің ассортиментте қолжетімді екендігі көрсетілген. 6TG‑E130x1947 үшін нақты талап баға ұсынысында расталуы керек.

X. 6TG-E130x1947 Fitment шолуын сұраңыз

6TG-E130x1947 корпусының астындағы телескопиялық гидравликалық цилиндр алты сатылы құрылысты 1947 мм жүріспен және тіркеме біріктіру үшін каталогта көрсетілген өлшемдермен біріктіреді. Техникалық пайдалы баға ұсынысын сұрау үшін HCIC-ке бар цилиндр мәліметтерін, монтаждау сызбасын, аударылу бұрышын, сорғы деректерін және жұмыс шарттарын жіберіңіз.

Содан кейін HCIC тек инсульт ұзындығына сенудің орнына модельді нақты корпус астындағы орнатумен салыстыра алады.
