Бір әрекетті телеакопиялық гидравликалық цилиндрлер

Гидравликалық бөлшектер бизнесінде ондаған жылдар өткен соң, HCIC салған кездеS63MB-8-140 бір әрекетті телескопиялық гидравликалық цилиндрr, бізде бір мақсат болды: сәнді, мағынасыз сипаттамаларды өткізіп жіберу — әрбір өлшем құрылыс алаңдарында, шахталарда және ауылшаруашылық алқаптарында өзекті мәселелерді шешуі керек. Ол экскаватордың шағын тұтқасына немесе ауылшаруашылық көтергіш тұтқасына орнатылса да, бұл цилиндрдің параметрлері жабдықты орнату кеңістігіне және миллиметрге дейін жұмыс инсультіне сәйкес келетіндей етіп өзгертілген. Келіңіздер, бұл сипаттамалар жұмыста қажет нәрсеге қалай сәйкес келетінін талдап көрейік.

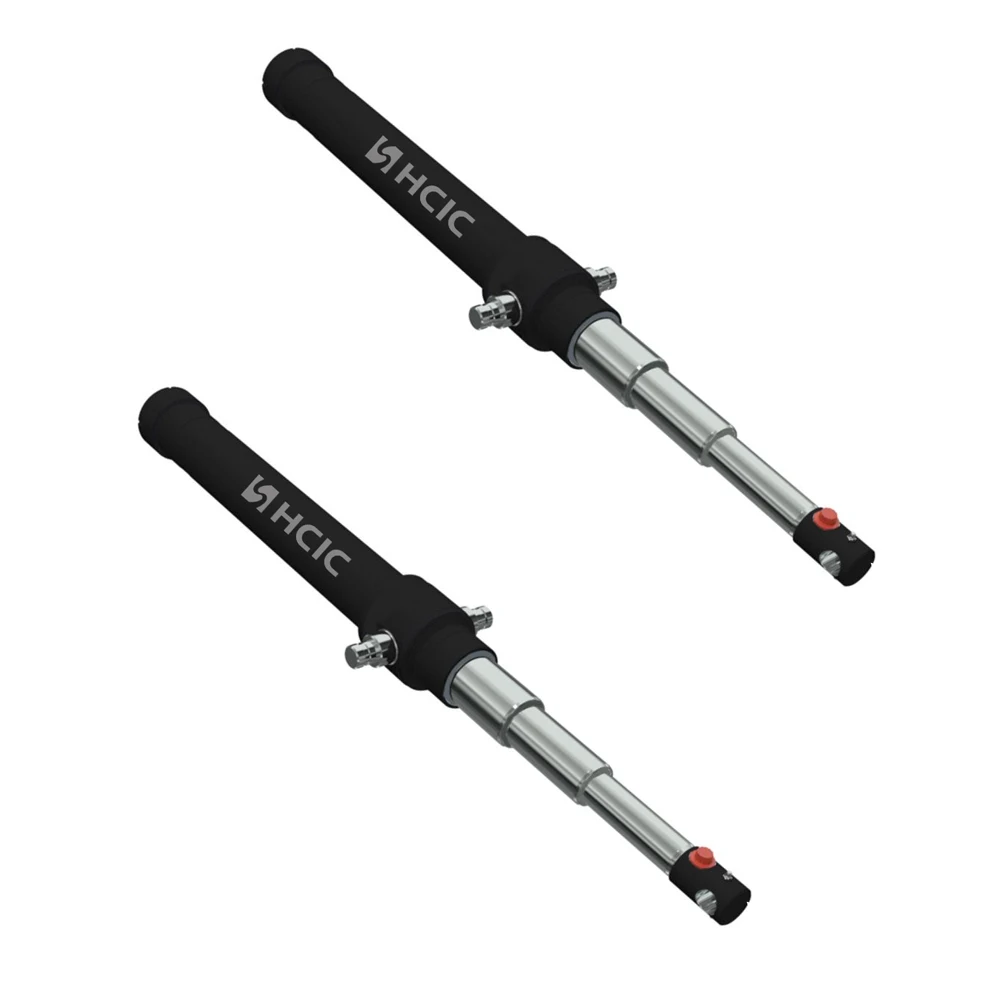

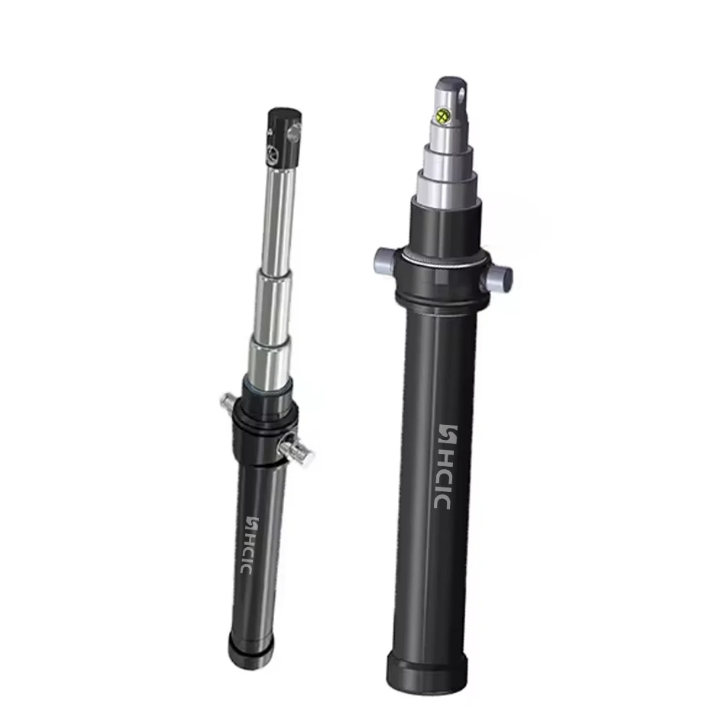

Үш сатылы дизайн: үлкен соққы, тіпті тар кеңістікте де

Егер сіз құрылыста немесе тау-кен өндірісінде жұмыс істесеңіз, сіз мынаны білесіз:Жабдықта кішкене монтаждау орындары бар, бірақ жұмысты орындау үшін сізге жеткілікті ұзартылатын цилиндр қажет. Бұл дәл S63MB-8-140 көмегімен түзетілген нәрсе:

• 6 дюймдік сыртқы диаметрі + 3 телескопиялық кезең:Біз цилиндрді қосымша радиалды кеңістікті алмас үшін 6 дюймдік негізгі сыртқы диаметрі және үш сатылы кірістірілген дизайнмен жұмыс істедік, ал көп сатылы созылу сізге қажет ұзақ инсульт береді. Тау-кен машиналарының телескопиялық жебелерін немесе экскаватордың шағын тұтқаларын ойлап көріңіз - инсульттің ұзындығына немесе сәйкестігіне ымыраға келмейтін тар кеңістіктер. Бұл цилиндр бірден ішке қарай сырғып, жабдықтың жақтауын қайта өңдеуге мәжбүр етпестен қол жеткізуді қамтамасыз етеді.

• 140,35 дюймдік инсульт (A):Бұл инсульт ұзындығы ерікті емес. Бұл жеңіл және орташа жүкті құрылғылар үшін өте қолайлы — көтеру, итеру және жету тапсырмаларын орындауға жеткілікті, бірақ гидравликалық қуатты орнату немесе ысырап ету қорқынышты болатындай ұзақ емес. Бір сатылы цилиндрлер бұл тәтті орынды жиі жіберіп алады, бірақ біздің үш сатылы дизайнымыз оны жұмыс орнындағы нақты қажеттіліктер үшін өлі етеді.

Ашық/жабық ұзындықтар: Жабдықты шын мәнінде қалай пайдалануыңызға арналған

Цилиндрдің тартылған және ұзартылған ұзындықтары жай ғана парақтағы сандар емес, олар машинаның қалай қозғалатыны мен сақталатынымен жұмыс істеуі керек. Біз бұл өлшемдерді тек ерекшеліктер үшін емес, практикалық үшін орнаттық:

• 61,62 дюймдік жабық ұзындық (B) + 201,9 дюймдік ашық ұзындық (C):Ол тартылған кезде, ол тасымалдау немесе сақтау үшін машинаңызды кішкентай ұстауға жеткілікті ықшам болады - бұдан былай жабдықты тіркемеге немесе сарайға орнату қиын болмайды. Толығымен ұзартылған кезде ол ферманың көтергіш тұтқаларының, логистикалық телескопиялық шанышқылардың және т.б. жұмыс ауқымын қамту үшін жеткілікті қашықтыққа жетеді. Бұл машинаның жақтауын орнату туралы ғана емес; бұл сіздің операцияларыңызды күні-түні қалай жүргізетініңізді сәйкестендіру туралы.

Құрастыру ерекшеліктері: Орнату оңай, құрастырылған

Арнайы гидравликалық қондырғыларда құрастырудың шағын бөлшектері үлкен бас ауруларын тудырады — тураланбаған түйреуіштер, дұрыс емес ені және нашар туралаудан тез тозатын бөлшектер. Біз сіздің өміріңізді жеңілдету үшін S63MB-8-140 құрастыру сипаттамаларын әзірледік:

• 1,5 дюймдік түйреуіш диаметрі (G) + 14,37 дюймдік TR – PIN коды (J):Бұл түйреуіш өлшемдері көптеген өнеркәсіптік машиналардағы топса нүктелеріне сәйкес келеді, сондықтан оны орнату үшін арнайы жақшаларды немесе түйреуіштерді өңдеудің қажеті жоқ. Нақты түйреуіш аралығы сонымен қатар цилиндр қозғалған кезде салмақты біркелкі көтеретініне көз жеткізеді, осылайша сіз жүк тиеу кезінде мерзімінен бұрын тозусыз - жобаның жартысында бөлшектерді ауыстырмайсыз.

• 3,62 дюймдік ені (H) + 12,38 дюймдік ені (K) + 1,8 дюймдік диаметр (L) + 1,69 дюймдік ұзындық (M):Цилиндрді машинаның әртүрлі бөліктеріне орнату және үлкейту жақтаулары мен қуат блоктары сияқты керек-жарақтармен жұптастыру үшін әртүрлі ені мен қосалқы өлшемдерін қостық. Ол бар орнатуға бейімделу үшін жеткілікті икемді, сондықтан гидравликалық жүйені бір бөліктің айналасында қайта құрудың қажеті жоқ.
