Үйінді тіркемелеріне арналған бір әрекетті гидроэнергетикалық блок

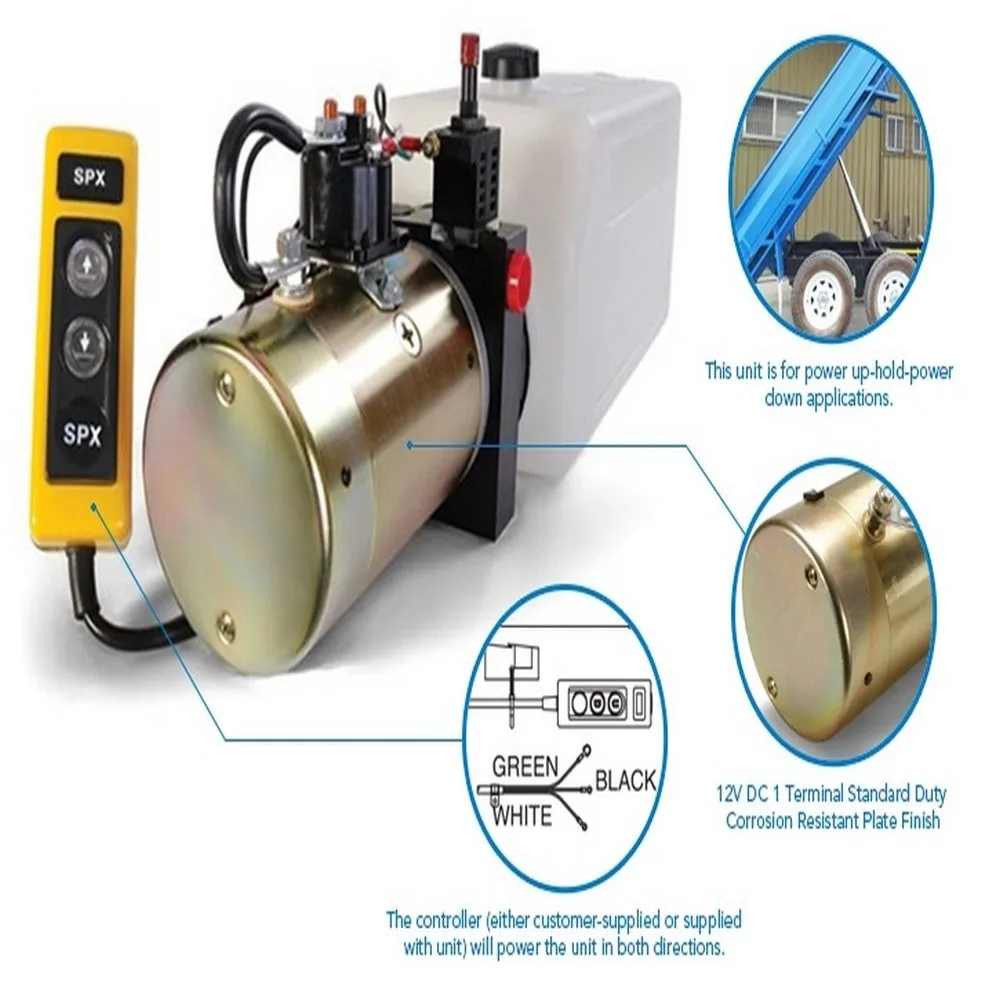

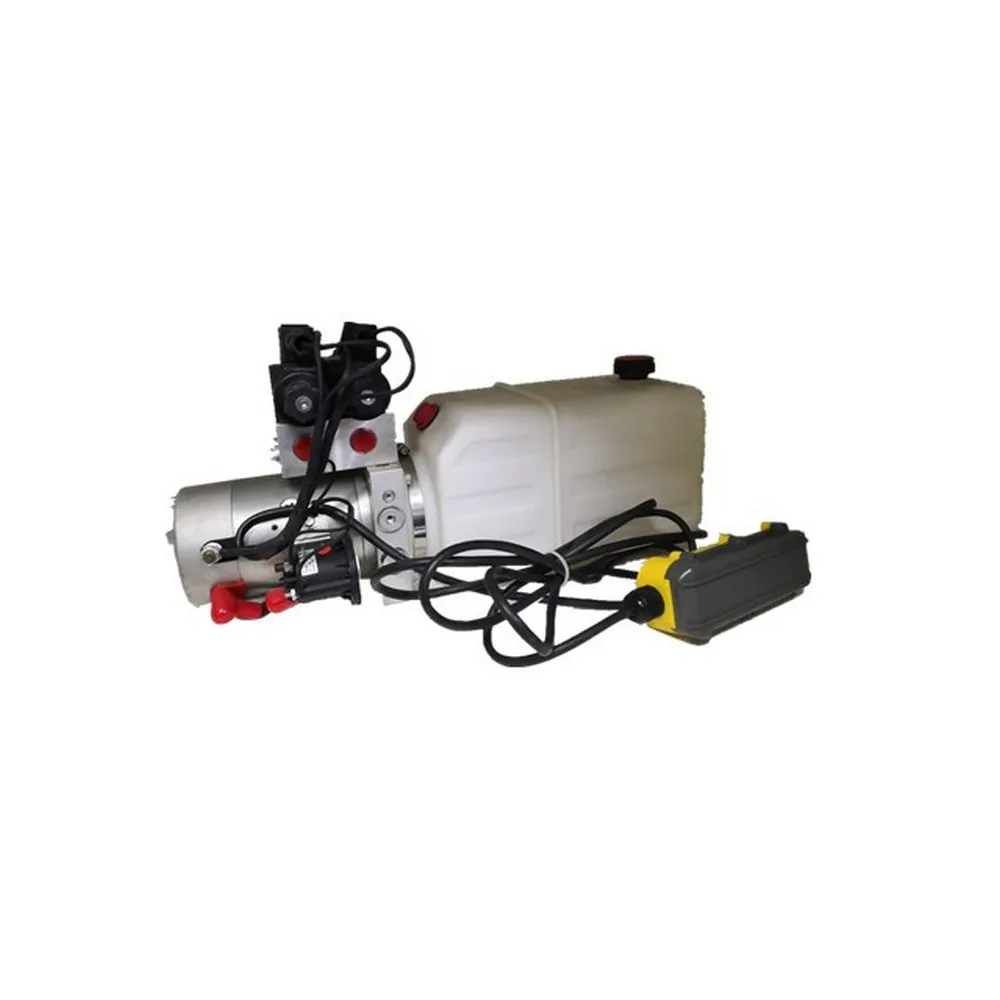

Тіркемелерге арналған HCPGS бір әрекетті гидравликалық қуат блогы көтеру бағытын қуаттандыратын және машинаның өз салмағын немесе түсіру үшін бөлек қайтару қондырғысын пайдаланатын тізбектерге арналған. HCIC каталогында бұл модель 1,2 GPM ағыны, SAE №6 порты, 4 галлондық резервуар, 3000 PSI және соленоидпен басқарылатын 2 жақты, 2 позициялы клапаны бар бір әрекетті блок ретінде тізімделген.

Бұл комбинация тіркемеге цилиндрдің екі бағытында гидравликалық қуат емес, тікелей қуат тізбегі қажет болғанда пайдалы. Дұрыс қолдану әлі де цилиндрге, жүктеме жолына, тіркеме геометриясына, аккумулятор жүйесіне, шлангтың бағытына және басқару әдісіне байланысты.

---

I. HCPGS спецификациялары

Бұл каталогты анықтау мәндері. Оларды әмбебап көтеру қабілеті, кепілдік берілген жылдамдық немесе әрбір тіркеме үшін толық электрлік сипаттама ретінде қарастыруға болмайды.

---

II. HCPGS схемасы қалай жұмыс істейді

Бір әрекетті HPU қысымды майды цилиндрдің бір жұмыс жағына жібереді. Соленоидты клапан қуатталған кезде, сорғы қосылған жетекті көтеру немесе ұзарту үшін ағын береді. Пәрмен жойылған кезде, схема таңдалған тіркеме дизайнына сәйкес өзінің қайтару күйіне өзгереді. Нақты түсіру әрекеті цилиндр түріне, дене салмағына, механикалық кедергіге, жүктемені басқаруға және қайтару жолына байланысты.

Бұл бір әрекетті блок пен қуатты қосу/өшіру тізбегі арасындағы негізгі айырмашылық. Тіркеме цилиндрді екі бағытта жүргізу үшін HPU талап етсе, бір әрекетті HCPGS конфигурациясы автоматты түрде дұрыс таңдау болмайды. Цилиндр мен басқару ретін тапсырыс бермес бұрын тексеру керек.

---

III. Тіркеме орнатудағы маңызды өнім мүмкіндіктері

3.1--Қарапайым бір әрекетті басқару

2 жақты, 2 позициялы соленоидты клапан HCPGS-ге бір әрекетті тізбек үшін бағытталған басқару құрылымын береді. Бұл гидравликалық сызбаны қарап шығуды жеңілдету үшін тіркеме тек қуатты көтеруді және белгіленген түсіру жолын қажет етеді.

3.2--1.2 GPM каталог ағыны

Тізімде көрсетілген ағын жылдамдықты бағалаудың бастапқы нүктесі болып табылады. Тіркеменің нақты қозғалысы цилиндр көлеміне, жүктемеге, клапанның шектелуіне, шланг ұзындығына, батарея күйіне және цилиндр портындағы қол жетімді ағынға байланысты. Толық жүйені тексермей, каталог ағынын тікелей кепілдік берілген қоқыс уақытына айналдырмаңыз.

3,3--4 галлон резервуар

4 галлондық резервуар осы модель үшін тізімделген резервуар көлемін қамтамасыз етеді. Қажетті жұмыс майының деңгейін цилиндр көлеміне, шланг көлеміне, орнату бұрышына, қайтару жағдайына және қолжетімді қызмет көрсету кеңістігіне қатысты тексеру керек. Резервуардың құнының өзі әрбір цилиндр мен тіркеме корпусының үйлесімді болатынын растамайды.

3.4--SAE №6 порт қосылымы

SAE №6 порты тіркемеде қолданылатын түтікке, адаптерге және фитинг стандартына сәйкес келуі керек. Құрылғыны құралдар қорабына немесе жақтау бөліміне орнатпас бұрын жіптің сәйкестендіруін, тығыздау әдісін, шлангтың иілу радиусын және қатайтуға рұқсатты растаңыз.

3.5--Шағын тіркеме біріктіру

HCPGS HCIC қоқыс трейлерінің HPU бөлімінде берілген. Практикалық орнату үшін сатып алушы монтаждау саңылауларын, қозғалтқыш пен резервуарды тазартуды, аккумулятор кабелінің бағытын, қашықтан басқару пультінің орналасуын және жол қоқыстарынан қорғауды растауы керек.

---

IV. Бұл HPU қайда сәйкес келеді

HCPGS бір әрекетті гидравликалық тізбегінің көмегімен үйінді тіркемелері мен тиісті жабдықты тексеруге болады. Жалғанған цилиндр мен түсіру әдісі қолданбаға сәйкес келсе, ол OEM трейлерін құрастыруға, ауыстыру жобасына немесе паркті жөндеуге сәйкес келуі мүмкін.

Бұл қос әрекетті қуат блогын әмбебап ауыстыру емес. Токтандырылған тартуды, гидравликалық домкратты немесе екі бағытты басқару тізбегін пайдаланатын тіркеме басқа клапан конфигурациясын қажет етуі мүмкін.

---

V. Тапсырыс беру алдында нені растау керек

HCPGS сұрауымен келесі ақпаратты жіберіңіз:

1. Цилиндр тесігі, шток диаметрі және жүріс
2. Цилиндр түрі және орнату тәртібі
3. Қажетті ұзарту және төмендету реті
4. Тіркеменің шанақ салмағы және жүктің жүру жолы туралы ақпарат
5. Батарея кернеуі және қол жетімді кабель ұзындығы
6. Шланг ұзындығы, порт стандарты және фитинг туралы мәліметтер
7. Қолжетімді орнату кеңістігі және қорғаныс талаптары
8. Сорғының домкратпен немесе басқа гидравликалық функциямен ортақ пайдаланылуына
9. Ағымдағы құрылғының фотосуреттері мен тақтайша, егер бұл ауыстыру болса

Бұл ақпарат HPU-ны тек резервуар өлшемі немесе қысым бойынша таңдаудың орнына тіркеме жүйесінің бөлігі ретінде қарауға мүмкіндік береді.

---

VI. Жиі қойылатын сұрақтар

---

VII. Қорытынды

Тіркемелерге арналған HCPGS бір әрекетті гидравликалық қуат блогы қуаттандыру тізбегі үшін анықталған каталог опциясы болып табылады. Оның негізгі сәйкестендіру нүктелері бір әрекетті түрі, 1,2 GPM ағыны, SAE №6 порты, 4 галлондық резервуар, 3000 PSI сипаттамасы және 2 жақты, 2 позициялы электромагниттік клапан болып табылады.

Сенімді баға ұсынысы үшін цилиндр деректерін, тіркеменің орналасуын, электрмен жабдықтауды және түсіру ретін қамтамасыз етіңіз. HCIC содан кейін HCPGS конфигурациясының толық гидравликалық жүйеге сәйкес келетінін тексере алады.

---

VIII. HCIC туралы

HCIC тасымалдауға, қалдықтарды өңдеуге, құрылыс және өнеркәсіптік жабдықтарға арналған гидравликалық цилиндрлерді, гидравликалық қуат блоктарын және тиісті гидравликалық компоненттерді жеткізеді. Түпкілікті өнімнің жарамдылығы машинаның толық дизайнымен және қолданылатын қауіпсіздік талаптарына сәйкес расталуы керек.
