Тіркемеге арналған HCIC-630 қайшы көтергіші: 37,50 дюймдік орнату қашықтығы, 25 дюймдік цилиндр инсульті, 65,75 дюймдік максималды ұзарту. Ауыр үйінді тіркемелеріне, астық корпустарына және қалдықтарды шығаруға арналған роботпен дәнекерленген күшейткіш жақтау.
Үйінді тіркемеге арналған қайшы көтергіш - біздің американдық электр көтергіш желісіндегі ең үлкен қондырғы. Өнеркәсіптік дәреже. Кішігірім көтергіштер бас тартатын жүктер үшін жасалған.

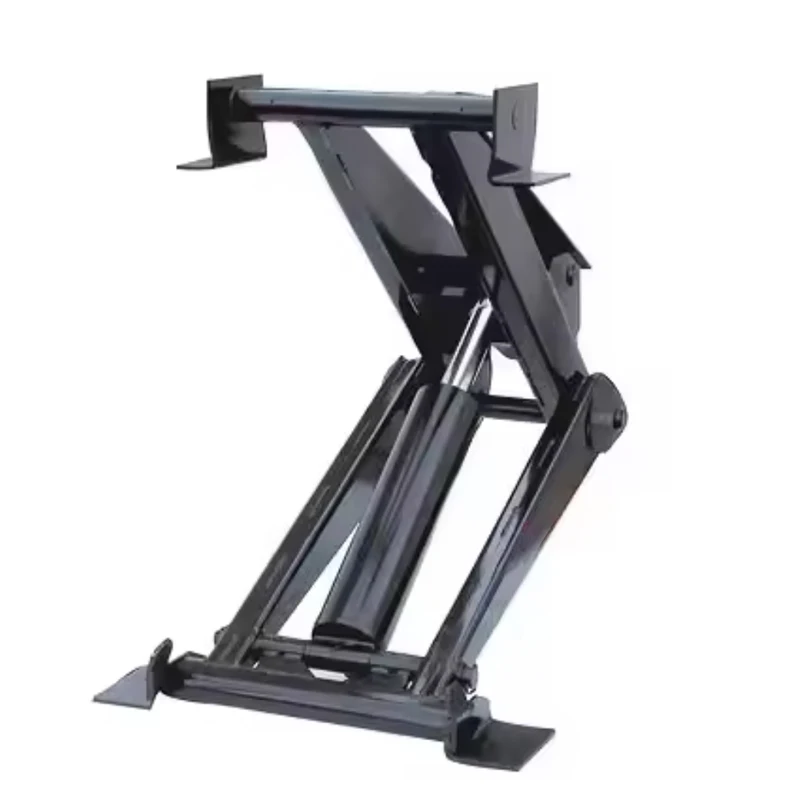

Бұл қайшы тәрізді күшейткіш жақтау: айқастырылған болат тұтқалар, ортасында гидравликалық цилиндр, үстіңгі жағында 24 дюймдік көлденең арқалық. Цилиндр қолдарды таратады; қолдар соққыны көтеруге көбейтеді. 65,75 дюймдік максималды ұзарту кезінде ол дымқыл сазды және ауыр толтырғышты тазарту үшін толық тандем-осьтік қоқыс корпусын жоғары көтереді.
Бұл жүк көлігінің керек-жарағы емес. Бұл коммерциялық органның астында бекітілетін және жылдар бойы жұмыс істейтін материалды өңдеу инфрақұрылымының бір бөлігі.
Құрылғыда өлшенген HCIC сызбасынан:
| Өлшем | Мән | Бұл не |
|---|---|---|
| A | 24.00" | Жоғарғы көлденең арқалық ұзындығы |
| B | 37,50" | Орнату қашықтығы (алдыңғыдан артқы бұрылу) |
| C | 25.00" | Цилиндр жүрісі |
| D | 9,75" | Бекіту кезіндегі жақтау тереңдігі |
| E | 65,75" | Максималды ұзарту (көтерілген биіктік) |
| F | 22.50" | Алдыңғы ені |
| G | 14.50" | Артқы ені |
24 дюймдік көлденең арқалық қоқыс корпусын толық көлбеу кезінде толық ені бойынша тасымалдайды. 37,50 дюймдік орнату қашықтығы бұрылмалы жүктемені шассидің ұзағырақ бөлігіне таратады - бұл жүк босап кеткен кезде ұзын тандемді жақтауды иілуден сақтайды. Қайшы иықтары арқылы күшейтілген 25 дюймдік цилиндр инсульт 65,75 дюймдік көтеруді тудырады.

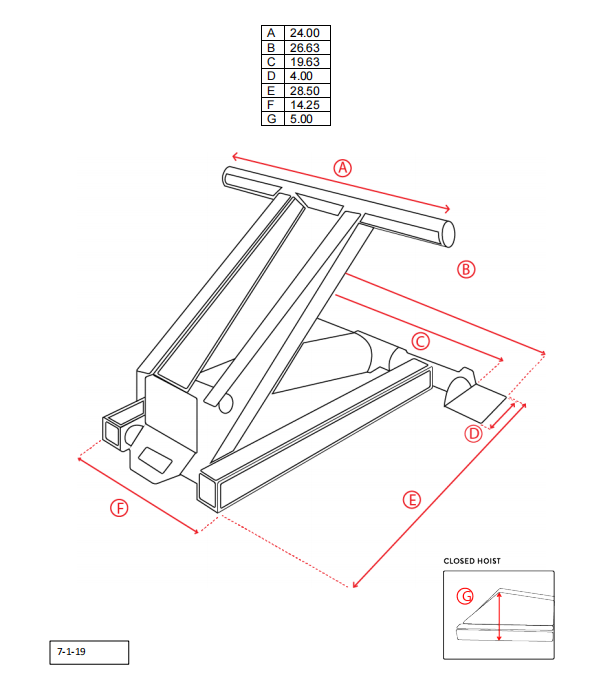

Аяқ ізін 310-мен салыстырыңыз: орнату қашықтығы 37,50" және 28,50", алдыңғы ені 22,50" қарсы 14,25". 630 басқа жануар. Егер сіздің шасси кішірек көтергіш үшін жасалған болса, ол жақтаусыз жұмыс істемейді. Бұл дизайн бойынша.
Қоқыс көтергіште екі күш маңызды: үзу күші және ұстау геометриясы.
Breakout** – жүкті босатып жіберетін бастапқы итеру — дымқыл агрегат оның сырғуын немесе кептеліп қалуын шешетін сәт. 630-ның төмен бұрыштағы қысқа, қалың қайшы тұтқалары дәл сол сәтте максималды механикалық артықшылықты тудырады. Көтергіштердің көпшілігі дәл осы жерде өледі: үзіліс кезінде иілетін жақтау денені бүйірден бұрап жібереді.
Ұстау геометриясы** - бұл жүк қозғала бастағаннан кейін болатын нәрсе. Айқастырылған қолдар денені бүкіл доғаның бойымен шассидің ортасында ұстайды. Жұмсақ жерде немесе тәжі бар жолда дене төртбұрышты болып қалады. Телескопиялық қошқар мұны істей алмайды - ол бір сызықта итеріп, денеге тепе-теңдік іздеуге мүмкіндік береді.
630 бәрі дұрыс емес болатын 10 градусқа арналған және оны электроникамен емес, болатпен жасайды.
Рамка ең нашар жүктемені үзілгенде, әрбір циклде алады. Суық тізбегі бар қолмен дәнекерлеу бірінші нөлден төмен қыста сәтсіздікке ұшырайды. Робот 1-ші және 500-ші блокқа бірдей толық ену моншақтарын салады.
Индукциялық шынықтыру түйреуіш бетін терең қаттылыққа дейін жеткізеді, ал өзегі қатты болып қалады. Жұмсақ түйреуіш бүйірлік жүктеме астында қайшы; толық қатты түйреуіш сынған. Қаттыланған корпус тозуға, қатты өзек ығысуға қарсы тұрады, үлкен габаритті втулка контакт қысымын таратады.
Көтергіш біздің қуат блоктарымен жүйе ретінде оңтайландырылған. Қуат блогы мен көтергіш бірге өлшемде болғанда, көтергіш сызықты болады — бірінші дюймден соңғы дюймге дейін тұрақты жылдамдық, асқын көтерілу, соғу жоқ. Жоғары циклді жүк көлігінде бұл сызықтық - бұл жақтауды ұрып-соғудан өлімге дейін сақтайды.
Құрылыс үйінділері.Ылғалды саз, ауыр толтырғыш, салмақты қоқыс ортасына ауыстыратын жабысқақ жүктер. 630-ның орталықтандырылған жүктеме жолы корпусты бұрмастан ауысуды басқарады.
Ауыл шаруашылығы астық органдары.Балшықты алқаптарда жылдам, тұрақты аударылу. Астық жіберілген кезде жылдам қозғалады - денесі төртбұрышты күйде қалуы керек, ал 20 тонна сырғып кетеді.
Өндірістік қалдықтарды шығару.Күні бойы жұмыс істейтін жоғары циклді жабдық. Тоқтап тұруға нөлдік төзімділік, сондықтан буындар майлау үшін салынған, ауыстырмайды.
Тау-кен және ауыр құрылыс.Жақсартылған легирленген болатпен 630 шахталық міндеттерін теріс пайдаланады.
630 37,50 дюймдік орнату қашықтығы үшін жасалған шассиге және 65,75 дюймдік көтеруді қажет ететін корпусқа сәйкес келеді. Тапсырыс бермес бұрын:
1. Рамалық рельстердегі орнату қашықтығын өлшеңіз (B = 37,50")
2. Бекітудегі қол жетімді тереңдікті тексеріңіз (D = 9,75")
3. Көтерілген биіктік дене конфигурациясын тазартатынын растаңыз (E = 65,75")
4. Гидравликалық жүйенің 25 дюймдік инсульттің жылдам айналуы үшін қажет ағынды беретінін тексеріңіз.
Егер сандарыңыз сәйкес келмесе, біз сізге айтамыз. 520 немесе 620 жақсырақ болуы мүмкін немесе біз реттелетін нұсқаны жасаймыз. Сәйкес келмейтін көтергіш - кепілдігі бар болат сынықтары.
Кез келген тапсырысқа болат кесілгенге дейін CAD орнату тексерісін алады. Біз сіздің шассиге қарсы тұратын бөлшектерді жібермейміз.
ISO 9001:2015
CE сертификаты
Өзіндік өндіріс: дәнекерлеу, термиялық өңдеу, механикалық өңдеу, құрастыру, қысыммен сынау
Солтүстік Американың коммерциялық көлік жобаларындағы ұзақ мерзімді қызмет көрсету тәжірибесі
630 қоқыс таситын көліктерге арналған телескопиялық цилиндрлер мен тұрақты ток қуат блоктары сияқты Цзинань зауытында жасалған. Бірдей сапа жүйесі, бірдей сынақ стендтері.
Q: 630 салмағы қандай?
A: Сыйымдылық шассиге, дене ұзындығына және гидравликалық ағынға байланысты. 630 біздің қатарымызда өнеркәсіптік дәрежеге ие - біз жасайтын ең үлкен жақтау. Нақты тоннаждық жауап алу үшін дене өлшемін және шасси сипаттамасын жіберіңіз. Дәйексөзді сын есіммен емес, сандармен келтіреміз.
С: 630 қазір 416 көтергіші бар жүк көлігіне сәйкес келе ме?**
A: Өлшемді түрде жоқ. 630 құрылғысына 37,50 дюймдік орнату қашықтығы қажет; 416 жүгірісі 29,00 дюйм. Қайта жабдықтау жақтауды өзгертуді білдіреді. Біздің инженерлер сіз жасамас бұрын шассиде жабдық аудитін жүргізе алады.
Q: 630-ға қандай қуат блогы қажет?

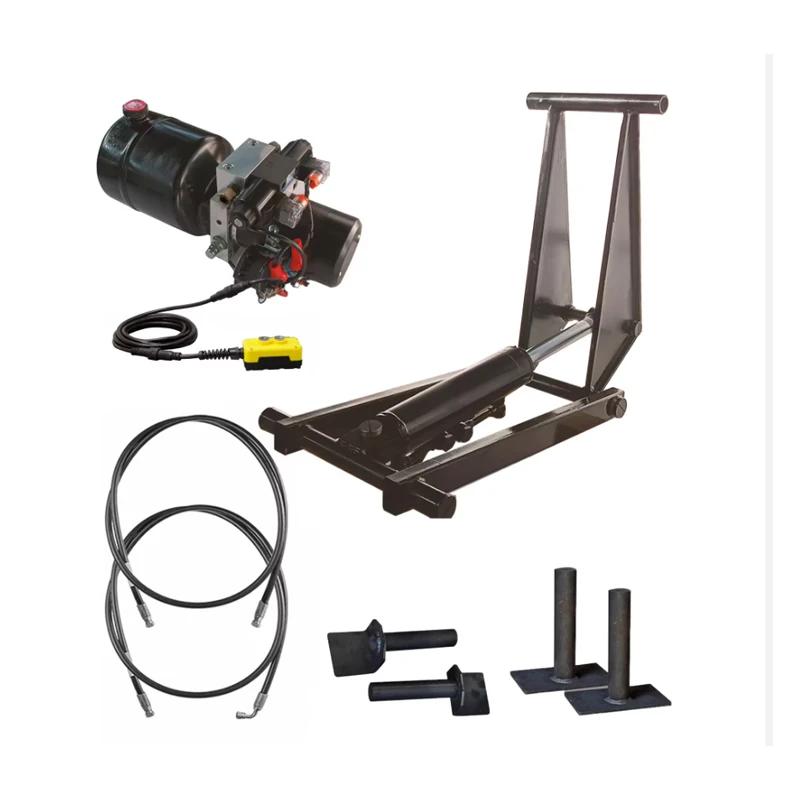

A: 25 дюймдік инсультқа сәйкес келетін ағыны бар PU-4500 класы 24 В тұрақты ток құрылғысы. Біз көтергіш + қуат блогы + шлангтарды бір тапсырыс ретінде жинаймыз, осылайша жүйе дұрыс өлшемде болады.
Q: 630 көтергіш қанша уақытқа жетеді?
Ж: Апталық майлаумен және сәйкес қуат блогымен бұл жақтаулар күнделікті коммерциялық қызметте жылдар бойы жұмыс істейді. Бізде желі іске қосылғаннан бері Солтүстік Америкада үздіксіз пайдаланылатын 630 классты көтергіштер бар.
С: Сіз 630-ды АҚШ пен Канадаға жеткізесіз бе?
A: Иә. Солтүстік Америкаға теңіз жүктері Циндаодан 16-22 күнде жүреді. Құжаттама — буып-түю парағы, шот-фактура, сертификаттар — өзімізде өңделеді.
С: Теңшелетін нұсқаны құра аласыз ба?
A: Иә. Материалды жаңарту, штрихты өзгерту, монтаждау модификациялары. Арнайы тапсырыстар CAD жабдықты тексеруді және белгіленген жеткізу күнін қамтиды.
