5 дюймдік саңылау, 16 дюймдік жүріс, 5–11,4 тонна каталог сыйымдылығы диапазоны және шамамен 229 фунт салмағы бар үйінді тіркемелерін көтеруге арналған HC-416 қайшы көтергіш.

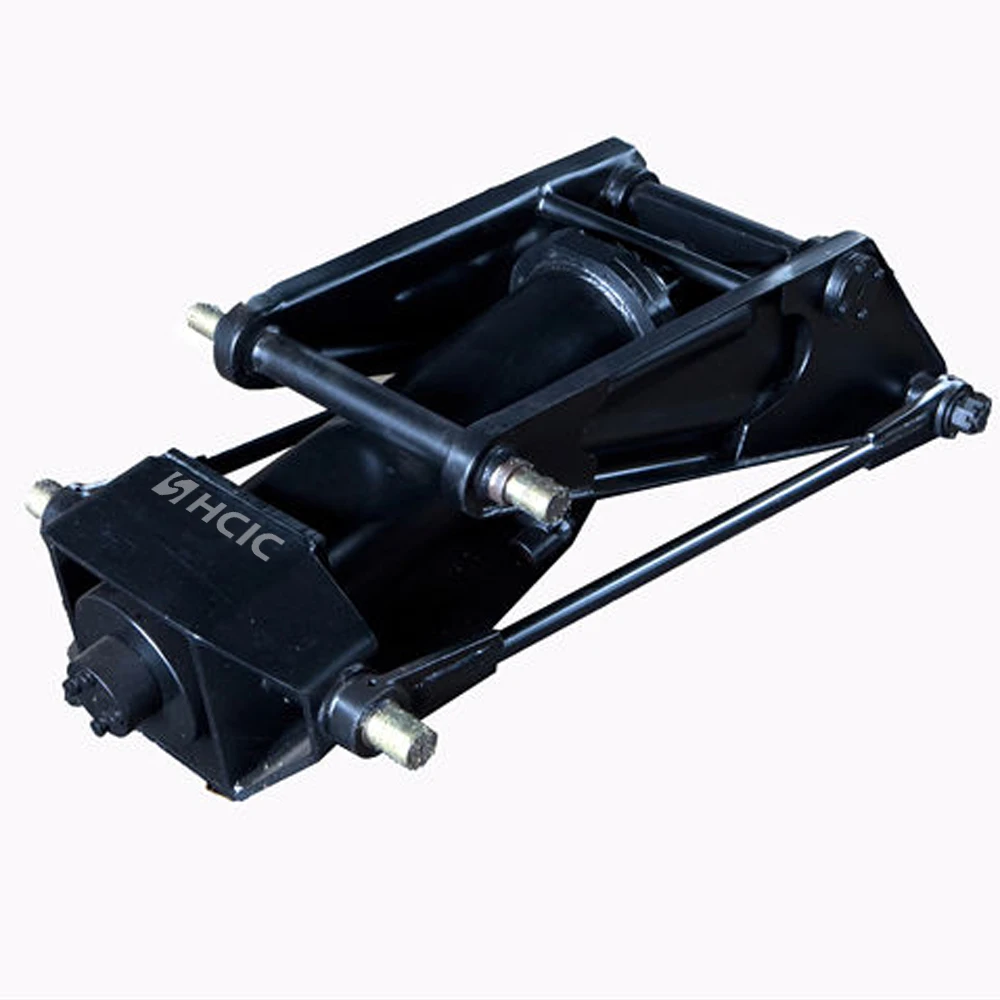

HC-416 - жүк көтергіш машиналарға арналған HCIC-2026 каталогында тізімделген қайшы көтергіш. Ол гидравликалық цилиндрді қайшы механизмімен, жақтауымен және монтаждық құрамдас бөліктерімен біріктіріп, цилиндр қозғалысын қоқыс корпусының басқарылатын көтергішіне айналдырады.
Бұл модель белгіленген өлшемді конверті бар ықшам гидравликалық самосвалды көтергішке мұқтаж тіркеме құрастырушылары мен ауыстыру сатып алушылар үшін практикалық бастау нүктесі болып табылады. Соңғы жарамдылық әлі де тіркеме жақтауына, дене салмағына, топсаның орналасуына, қажетті төгу бұрышына және гидравликалық схемаға байланысты.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | HC-416 |
| Өнім түрі | Үйінді тіркемеге арналған қайшы көтергіш |
| Дене ұзындығы | 40,4 дюйм |
| Бор | 5 дюйм |
| Инсульт | 16 дюйм |
| Шыбық | 2 дюйм |
| Орнату биіктігі | 4,97 дюйм |
| Каталог сыйымдылығы ауқымы | 5–11,4 тонна |
| Шамамен салмақ | 229 фунт |
Жоғарыдағы мәндер жеткізілген HCIC-2026 каталогындағы PDF бетіндегі 15-беттегі Үйінді тіркемеге арналған қайшы көтергіш кестесінен транскрипцияланған. Сыйымдылық ауқымы әрбір тіркеме дизайны үшін әмбебап пайдалы жүктеме рейтингі емес, қолданбаны қарауға арналған каталог сілтемесі болып табылады.
Тікелей гидравликалық цилиндр әрқашан тіркеме жақтауы үшін ең жақсы көтеру геометриясын қамтамасыз ете бермейді. Қайшы механизмі цилиндр қозғалысы мен дене қозғалысы арасындағы байланысты өзгертіп, көтеру жүйесінің белгіленген орнату кеңістігінде жұмыс істеуіне көмектеседі.
HC-416 құрылысшыға каталогтың 5–11,4 тонналық қолдану ауқымындағы тіркеме үшін 5 дюймдік саңылау, 16 дюймдік инсульттік жүк көтергіш пакеті қажет болғанда өзекті болып табылады. Жүк көтергішті тек цилиндр саңылауынан таңдамай, толық көтеру жүйесінің бөлігі ретінде қарастырған жөн.
Қайшы геометриясы, бұрылу позициялары және корпус топсасы көтергіштің әртүрлі нүктелерінде үйінді корпусына қанша күш жететінін анықтайды. Көтеруді бастау оңай тіркеме қоқыс циклінің жоғарғы жағында басқа күш пен бұрышты қажет етуі мүмкін. Сондықтан рамалық сызбалар мен қозғалысты тексеру өндірісті мақұлдамас бұрын маңызды.
Каталог HC-416 үшін 40,4 дюймдік дене ұзындығы мен 4,97 дюймдік орнату биіктігін көрсетеді. Бұл мәндерді тіркеме жақтауымен, көлденең элементтермен және үйінді корпусының астындағы бос орынмен салыстырыңыз. Сондай-ақ, корпус жабық күйден қажетті төгу бұрышына ауысқан кезде саңылауларды тексеріңіз.
5 дюймдік тесік, 16 дюймдік инсульт және 2 дюймдік штанга негізгі цилиндр деректерін сипаттайды, бірақ олар толық көтеру нәтижесін өздері анықтамайды. Қайшы тұтқалары, айналмалы түйреуіштер, корпустың топсасы және бекіту кронштейндері күштің нақты өтуіне әсер етеді.
Көтергіш төртбұрышты түрде орнатылуы керек. Тығыз немесе тураланбаған бұрылыстар гидравликалық тізбек түзете алмайтын қарсылық тудыруы мүмкін. Тестілеу алдында түйреуіштердің орнатылғанын, кронштейндердің дұрыс бекітілгенін және қайшы иықтарының жоспарланған доға арқылы қозғала алатынын тексеріңіз.

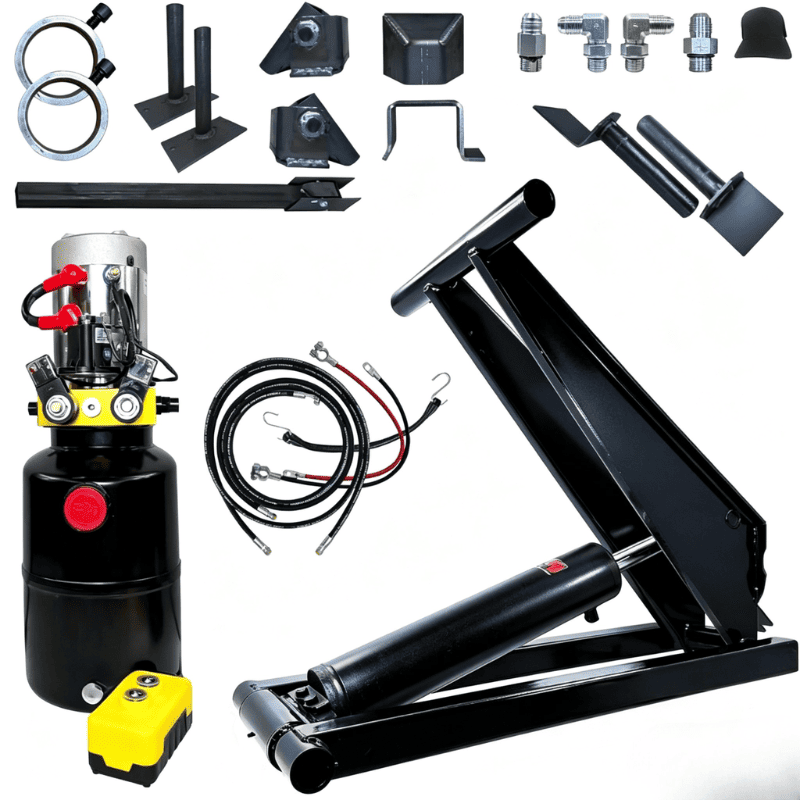

Каталогта сорғы, болат резервуар, шланг, фитингтер, жүктемені реттейтін клапан, тірек жинағы және батарея кабельдері бар қайшы-көтергіш жинақтар сипатталған. Нақты жинақ конфигурациясын жоба үшін растау керек. Сорғы, қорғаныс қорғанысы, шлангтар және басқару клапаны цилиндрге және тіркеменің жұмыс талаптарына сәйкес келуі керек.
Жүкті басқару функциясы үйінді тіркеме жүйесінде маңызды, себебі қысым немесе шланг жағдайлары өзгерсе, корпус бақылаусыз құлап кетпеуі керек. Жабдық құрастырушы іске қосу алдында клапанның нақты орналасуын және орнату нұсқауларын қарап шығуы керек.
HC-416 қол жетімді жақтау кеңістігі мен көтеру талаптары оның каталог деректеріне сәйкес келетін OEM үйінділерін құрастыру, флотты ауыстыру жұмыстары және тіркемелерді жаңарту үшін қарастырылуы мүмкін.
Әдеттегі жобаларды талқылауға бір осьті немесе тандемді осьті самосвал тіркемелер, қосалқы тіркемелер, ауылшаруашылық тіркемелер және жеңіл құрылыс тіркемелер кіреді. Дұрыс таңдау нақты дене салмағына, пайдалы жүктемеге, топса геометриясына, қалаған төгу бұрышына және жұмыс ортасына байланысты.
5–11,4 тонналық диапазонды жеке мақұлдау ретінде пайдаланбаңыз. Пайдалы жүк, дене құрылымы және жүктемені бөлу көтеру жүйесіндегі күштерді өзгерте алады. Басқа көтергішті HC-416-мен ауыстырмас бұрын техникалық шолуды аяқтау керек.
HC-416 қайшы көтергішінің бағасын немесе ауыстыруды шолу үшін мынаны жіберіңіз:
Бұл мәліметтер көтергіш, цилиндр және гидравликалық қуат блогын бір жүйе ретінде қарастыруға мүмкіндік береді.
HC-416 самосвал құрастырушыларына бағалау үшін анықталған қайшылы көтергіш үлгісін береді: 40,4 дюймдік дене ұзындығы, 5 дюймдік тесік, 16 дюймдік жүріс, 4,97 дюймдік орнату биіктігі және 5-11,4 тонна каталог сыйымдылығы ауқымы.
Тапсырыс бермес бұрын жобаны арнайы тексеру үшін HCIC-ке тіркеме схемасын, көтеру талаптарын және гидравликалық деректерді жіберіңіз.
