Тапсырыс бермес бұрын 621 үлгісіндегі қоқыс көтергішті қоқыс төгетін тіркемелердің каталог өлшемдерін қарап шығыңыз және тіркеме жақтауының кеңістігін, монтаждау геометриясын, шанақтың саңылауын және қызмет көрсету мүмкіндігін тексеріңіз.
Үйінді тіркемелеріне арналған 621 үлгісіндегі электр көтергіші тіркемелерді көтеру жүйесін қолдану үшін жеткізілетін Американдық қуат көтергіштерінің каталогында берілген. OEM құрастырушы немесе ауыстыруды сатып алушы үшін маңызды бірінші қадам өлшемді орнату болып табылады: көтергіш тіркеме жақтауымен, үйінді корпусының қозғалысымен, бекіту нүктелерімен және гидравликалық қондырғымен жұмыс істеуі керек.

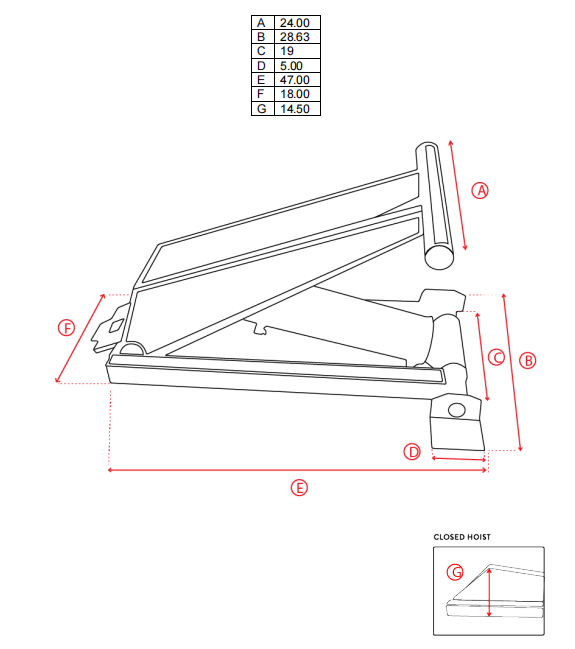

Модель 621 бетінде A-дан G аралығындағы жеті өлшемді сілтемелер берілген. Бұл өлшемдер соңғы жақша, түйреуіш және арматура мәліметтері бекітілгенге дейін тіркеме сызбасын тексеру үшін практикалық бастау нүктесін береді.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | 621 |
| Өнім санаты | Күшті көтергіш |
| А өлшемі | 24.00 дюйм |
| B өлшемі | 28,63 дюйм |
| Өлшем C | 19.00 дюйм |
| Өлшем D | 5.00 дюйм |
| Өлшем Е | 47.00 дюйм |
| F өлшемі | 18.00 дюйм |
| Өлшем G | 14.50 дюйм |
Жоғарыдағы мәндер берілген каталогтағы Үлгі 621 бетінен транскрипцияланған. Өндіріс немесе ауыстыруды мақұлдамас бұрын нақты тіркемеге қатысты соңғы техникалық сызбаны растаңыз.
Тіркеме көтергіші өзгермелі механикалық бұрыш арқылы жұмыс істейді. Жабық үйінді корпусының астындағы бос орын корпус көтеріле бастағанда өзгеруі мүмкін. Раманың көлденең элементтері, кронштейндер, гидравликалық шлангтар және корпустың астыңғы жағы қозғалыс кезінде таза болуы керек.
Осы себепті, 621 үлгісіндегі қуатты көтергішті тек үлгі нөмірі бойынша таңдамай, толық көтеру жүйесінің бөлігі ретінде бағалау керек. Тіркеме құрылымы, артқы топсаның орналасуы, монтаждық орналасуы және гидравликалық схеманың барлығы соңғы орнатуға әсер етеді.
Көтергішті жақтау мен үйінді корпусы арасындағы бос кеңістікпен салыстыру кезінде A, B және C өлшемдерінен бастаңыз. Жабық күйді өлшеңіз, содан кейін көтеру циклі кезінде дененің қозғалыс жолын қарап шығыңыз.
Статикалық саңылауды тексеру дене айналу кезінде пайда болатын контактіні көрсетпеуі мүмкін. Өлшемді сызба немесе белгіленген орнату фотосуреттері жабық тіркемеден алынған бір өлшемге қарағанда пайдалырақ.
D, F және G өлшемдері сатып алушыға тірек тақталарын, түйреуіш позицияларын және жақтауды нығайтуды талқылауға көмектеседі. Оларды толық жақша сызбасы ретінде қарастыруға болмайды. Нақты монтаждау конструкциясы реакциялық жүктемелерді, түйреуіштерді туралауды, дәнекерлеу схемасын және көтеру күшін қабылдайтын құрылымды есепке алуы керек.
Қолдау құралына тексеру, шлангтарды бағыттау және болашақ қызмет көрсету жұмыстары үшін жеткілікті қолжетімділік қажет. Кәдімгі кіру бұғатталған болса, қатаң орнату автоматты түрде жақсы орнату емес.
E өлшемі 621 үлгісі үшін 47,00 дюйм ретінде берілген. Бұл мәнді қол жетімді орнату ұзындығымен, корпустың жабық орнымен және жақын маңдағы көлденең элементтердің немесе жабдықтың орнымен салыстырыңыз.
Жалпы орналасу гидравликалық қосылымдар мен көзбен шолу үшін де орын қалдыруы керек. Соңғы мақұлдау соңғы сызбаға және қозғалыстың толық конвертіне негізделуі керек.
Үйінді тіркемелеріне арналған 621 үлгісіндегі қуат көтергіші анықталған каталог үлгісі мен өлшемдік анықтама қажет болатын көтеру жүйесі жобаларына қатысты. Ол механикалық және гидравликалық талаптар расталған кезде OEM тіркемелерін құрастыру, ауыстыру жұмыстары және жүйені қайта құру үшін қаралуы мүмкін.
Берілген үлгі 621 бетінде өлшемдер тізімі берілген, бірақ тексерілген сыйымдылықты, жұмыс қысымының мәнін, қызмет көрсету мерзімін немесе осы үлгіге арналған сертификатты қамтамасыз етпейді. Бұл мәліметтер нақты жоба үшін расталуы керек және үлгі нөмірінен қорытынды жасалмауы керек.
OEM немесе ауыстыруды шолу үшін мынаны жіберіңіз:
Бұл ақпарат HCIC-ке жасырын құрылымдық немесе гидравликалық мәліметтерді қабылдамай-ақ орнатуды бағалауға көмектеседі.
Бұл қоқыс тіркемелерін көтеру жүйесін қолдану үшін осы жерде қарастырылатын каталогта көрсетілген қуатты көтергіш. Ақырғы жарамдылық тіркеме құрылымына, монтаждау тәртібіне және гидравликалық жүйеге байланысты.
Каталогта A 24,00 дюймде, B 28,63 дюймде, C 19,00 дюймде, D 5,00 дюймде, E 47,00 дюймде, F 18,00 дюймде және G 14,50 дюймде көрсетілген.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | 621 |
| Өнім санаты | Күшті көтергіш |
| А өлшемі | 24.00 дюйм |
| B өлшемі | 28,63 дюйм |
| Өлшем C | 19.00 дюйм |
| Өлшем D | 5.00 дюйм |
| Өлшем Е | 47.00 дюйм |
| F өлшемі | 18.00 дюйм |
| Өлшем G | 14.50 дюйм |
Берілген үлгі 621 бетінде тексерілген сыйымдылық мәні көрсетілмеген. Сыйымдылықты тіркеменің толық дизайны мен жоба талаптарына сәйкес қарау керек.
Автоматты емес. Орнату нүктелері, түйреуіш орталықтары, саңылау, дене қозғалысы, гидравликалық қосылымдар және раманың беріктігі ауыстыру туралы шешім қабылдағанға дейін тексерілуі керек.
E өлшемі 47,00 дюйм ретінде берілген. Оны қол жетімді орнату ұзындығымен, корпустың жабық орналасуымен, қызмет көрсетуге қол жетімділікпен және жақын орналасқан жақтау элементтерімен салыстыру керек.
Үлгі анықтамасын, тіркеме туралы мәліметтерді, өлшенген орнату кеңістігін, топсалар мен түйреуіштер орындарын, фотосуреттерді немесе сызбаларды, бар гидравликалық ақпаратты және қажетті көтеру ретін жіберіңіз.
Нақты баға белгілеу үшін тіркеме сызбасын, орнату өлшемдерін және қол жетімді гидравликалық ақпаратты HCIC-ке жіберіңіз. Соңғы шешім соңғы сызбаны және толық көтеру қондырғысын пайдалануы керек.
Jinan Huachen Industrial Co., Ltd. (HCIC) автокөлік пен өнеркәсіптік қолданбаларға арналған гидравликалық цилиндрлер мен қуат блоктарын әзірлейді және шығарады. Үлгі 621 жобасы үшін HCIC қолжетімді орнату ақпаратын қарап шығып, OEM немесе ауыстыру бағасына қажетті техникалық мәліметтерді анықтай алады.
Модель 621 қуатты көтергішті шолуды сұраңыз:
