OEM ауыстыруды жоспарлау үшін 53-4592-72 істікшелі гидравликалық цилиндр өлшемдерін, 71,94 дюймдік инсультті, 3/4 дюймдік NPTF портын және 155 фунт каталог салмағын қарап шығыңыз.
Stroke:
1827 ммClosed length:
930 ммExtended length:
2757 ммPort:
NPTF ішінде 3/453-4592-72 істікшелі гидравликалық цилиндр HCIC-2026 каталогында тізімделген 4000 сериялы үлгі болып табылады. Ауыстыру немесе OEM жобасы үшін оның негізгі мәні өлшемді болып табылады: каталог инсультты, жабық және ұзартылған ұзындықтарды, монтаждау геометриясын, портты, май көлемін және бір өнім қатарындағы салмақты анықтайды.
Цилиндрдің бұл түрі тек инсультпен таңдалмайды. Істік орталықтары, бекіту құлақтары, айналадағы саңылау, гидравликалық қосылым және қолжетімді қызмет көрсету кеңістігі барлығы құрылғыға сәйкес болуы керек. Қолданыстағы құрылғыны ауыстыратын сатып алушы үшін ең қауіпсіз бастау нүктесі ағымдағы цилиндр сызбасы немесе өріс өлшемдерінің толық жиынтығы болып табылады.

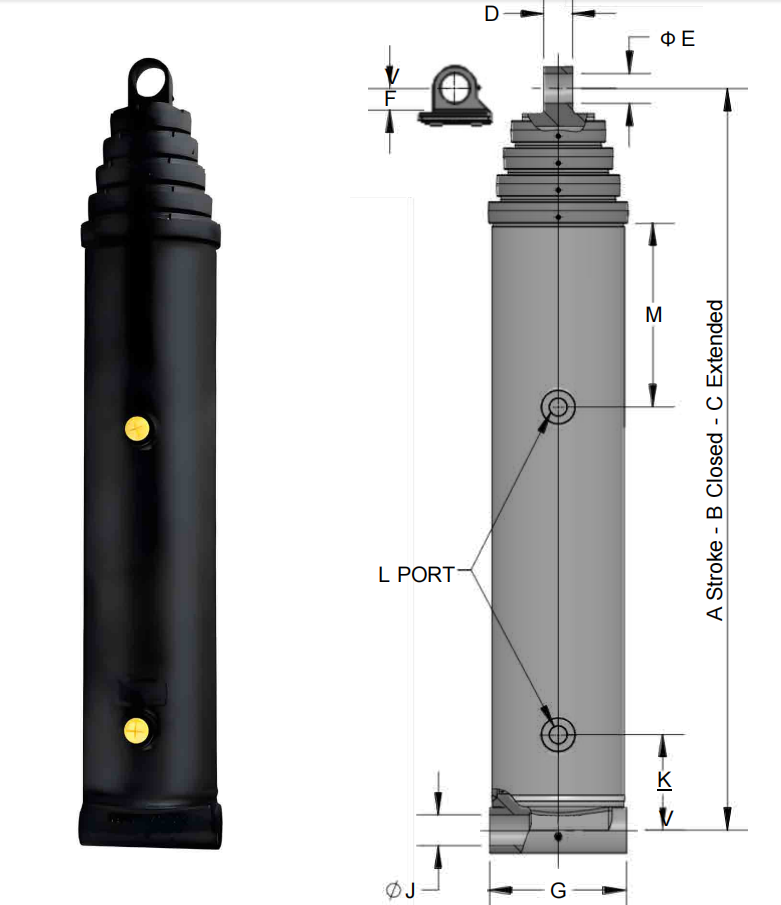

| Элемент | Дюйм мәні | Метрикалық мән |
|---|---|---|
| Үлгі | 53-4592-72 | 53-4592-72 |
| Сериялар | 4000 сериясы | 4000 сериясы |
| Инсульт, А | 71,94 дюйм | 1827 мм |
| Жабық ұзындық, В | 36,62 дюйм | 930 мм |
| Ұзартылған ұзындық, C | 108,56 дюйм | 2757 мм |
| Өлшем D | 1,50 дюйм | 38 мм |
| Өлшем Е | 2,06 дюйм | 52 мм |
| F өлшемі | 2.00 дюйм | 51 мм |
| Өлшем G | 7.00 дюйм | 178 мм |
| Өлшем J | 2,06 дюйм | 52 мм |
| Өлшем К | 19.50 дюйм | 495 мм |
| Порт | NPTF ішінде 3/4 | NPTF ішінде 3/4 |
Каталог бетінде осы үлгі үшін әмбебап қысым көрсеткіші, жүктеме көрсеткіші немесе машинаға тән өнімділік кепілдігі берілмейді. Бұл талаптар нақты жабдық үшін расталуы керек.
Бір түйреуіш цилиндр екі бекіту нүктесі арқылы қозғалысты тасымалдайды. Бір ұшы бекітілген кронштейнге, ал екіншісі қозғалатын құрылымға қосылады. Май цилиндрдің ұзындығын өзгерткенде, екі түйреуіш арасындағы қашықтық өзгереді және машина өзінің жобаланған доғасы арқылы қозғалады.
Бұл ұзартылған және жабық ұзындықтарды маңызды етеді. 53-4592-72 жолында 36,62 дюйм жабық және 108,56 дюйм ұзартылған тізім бар. Айырмашылық каталогтың штрих анықтамасы болып табылады, бірақ машина әлі де цилиндр, түйреуіштер, кронштейндер, шлангтар және құрылымның толық жүру жолы үшін жеткілікті физикалық бөлмені қажет етеді.
Ауыстыру кезінде D, E, F, G, J және K өлшемдері де маңызды. Олар цилиндр корпусы, орнату жабдығы, түйреуіш орны және қосылым конверті арасындағы қатынасты басқара алады. Дұрыс инсультке ие, бірақ дұрыс емес орнату геометриясы бар цилиндр қымбат тұратын орнату мәселесін тудыруы мүмкін.
Жабық және ұзартылған машина позицияларында орнатылған түйреуіш орталықтарын өлшеңіз. Істіктің диаметрін, кронштейннің енін, құлақ аралығын, втулка күйін және жүктің түйіспеге түсу бағытын тексеріңіз. Ауыстыруды басқа монтаждық конвертке арналған кронштейнге күштеп салмаңыз.
Машинаны толық механикалық диапазон бойынша гидравликалық контурды сайттың процедурасына сәйкес қауіпсіз оқшаулау арқылы жылжытыңыз. Цилиндр корпусы, өзек, кронштейндер, қорғағыштар, шлангтар және жақын орналасқан құрылым арасындағы кедергілерді іздеңіз. Ұзартылған ұзындық - бұл тексерудің бір бөлігі ғана.
Каталог NPTF портының 3/4 тізімін береді. Құрылғы қолданатын фитинг стандарты мен тығыздау әдісін сәйкестендіріңіз. Үйкеліске, өткір иілуге және қозғалатын болатқа тиюге жол бермей, шлангтың толық қозғалысы үшін жеткілікті ұзындықты қалдырыңыз.
Каталогта 1,3 галлон толтырылған май көлемі және 4,0 галлон кеңейтілген май көлемі көрсетілген. Бұл мәндер жоспарлау үшін пайдалы, бірақ толық жүйе шланг көлемін, клапан көлемін, резервуар деңгейін және машинаның жұмыс орнын да қамтиды. Іске қосу алдында жұмыс майының деңгейін растаңыз.
53-4592-72 OEM жабдығы немесе 71,94 дюймдік каталог инсультімен анықталған түйреуіштерге арналған гидравликалық цилиндрді қажет ететін ауыстыру жобалары үшін қарастырылуы мүмкін. Бұл әсіресе сатып алушыда өлшеу үшін сызба немесе бар цилиндр болған кезде және жалпы цилиндрлік ұсыныс емес, өлшемдік сәйкестік қажет болғанда маңызды.
HCIC соңғы техникалық шешім қабылдағанға дейін қолданба жүктемесін, жұмыс қысымын, қозғалыс бұрышын, цикл жиілігін және орнату фотосуреттерін алуы керек. Бұл мәліметтер каталог жолымен ауыстырылмайды.
53-4592-72 істікшелі гидравликалық цилиндр - бұл цилиндр екі машина нүктесін анықталған 71,94 дюймдік инсульт арқылы қосуы керек жобаларға арналған өлшемді өнім. Оның 36,62 дюймдік жабық ұзындығы, 108,56 дюймдік ұзартылған ұзындығы, NPTF портында 3/4, толтыру 1,3 галлон мәні, 4,0 галлон ұзартылған мәні және 155 фунт каталог салмағы OEM немесе ауыстыру шолуы үшін нақты бастапқы нүктені қамтамасыз етеді.
Тапсырыс берер алдында орталық өлшемдерді, кронштейн мәліметтерін, гидравликалық деректерді және машина сызбаларын HCIC-ке жіберіңіз. Бұл модельдің толық механизмге сәйкес келетінін растаудың практикалық жолы.
