Өнім Сипаттамасы

63-4402-104 – тіркемеге арналған 4000 сериялы түйреуішті бекіту цилиндрі. Оның түйреуіштен түйреуішке орнату пішімі цилиндрге бөлек фланецті немесе табан орнатуды қажет етпей-ақ екі машинаны орнату нүктесі арасында қосылуға мүмкіндік береді.

Каталог 108,56 дюймдік (2757 мм) кеңейтілген өлшемді, 71,94 дюймдік (1827 мм) жабық өлшемді және 3/4 NPTF портын көрсетеді. Цилиндр сонымен қатар каталогта көрсетілген монтаждауда тұрақты жұмысты қамтамасыз ету үшін алдын ала жүктелген V-орамды және ұзағырақ мойынтірек ұзындығын өздігінен ағызатын конструкцияны пайдаланады.

Бұл мақала тек 63-4402-104 үлгісін қамтиды.

I. Техникалық сипаттамалар

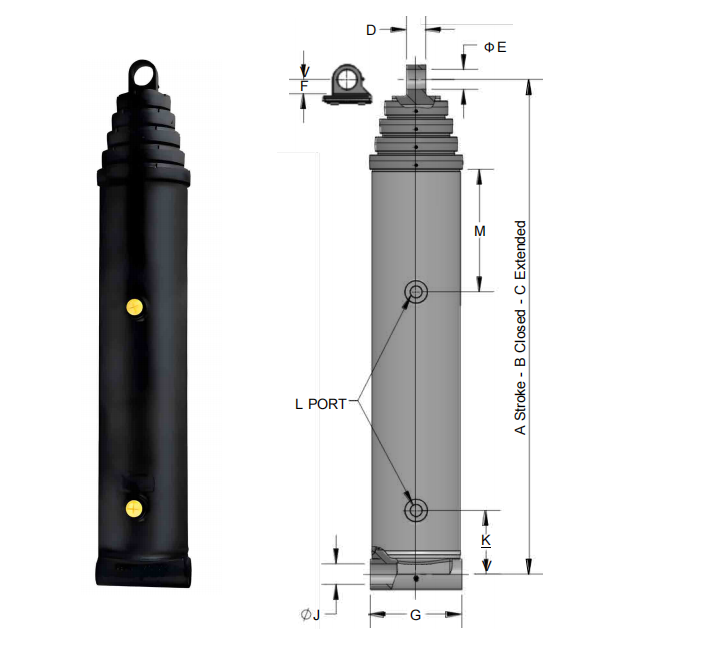

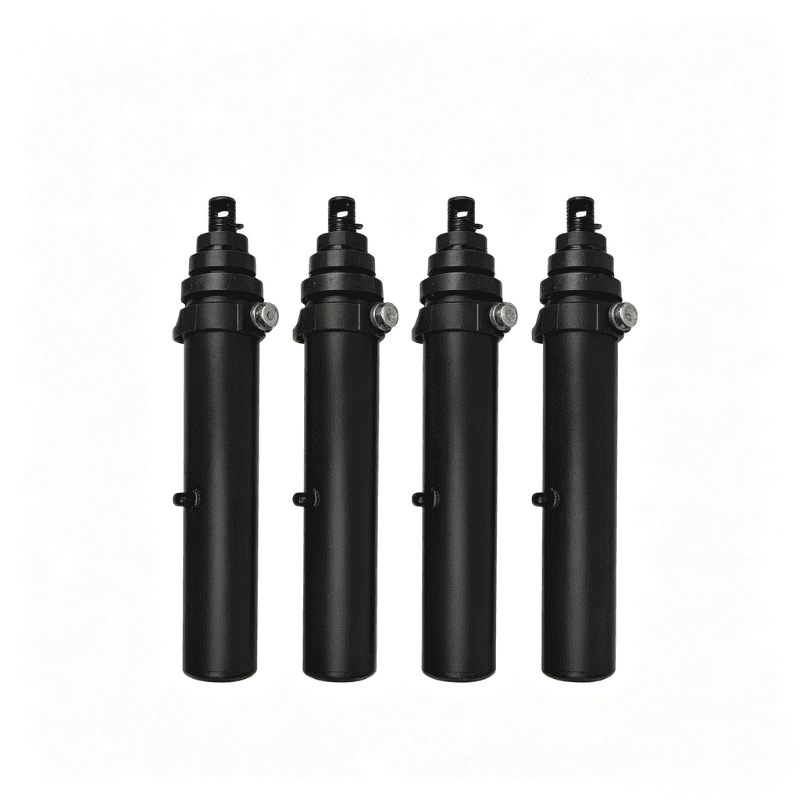

pin-pin mounting hydraulic cylinder

Параметр	63-4402-104 Техникалық сипаттама
Өнім сериясы	4000 сериясы
Монтаждау стилі	Түтікшемен бекіту
А өлшемі	71,94 дюйм / 1827 мм
B өлшемі	36,62 дюйм / 930 мм
Өлшем C	108,56 дюйм / 2757 мм
Өлшем D	1,50 дюйм / 38 мм
Өлшем Е	2,06 дюйм / 52 мм
F өлшемі	2,00 дюйм / 51 мм
Өлшем G	7,00 дюйм / 178 мм
Өлшем J	2,06 дюйм / 52 мм
Өлшем К	19,50 дюйм / 495 мм
Өлшем М	Каталог кестесінде жоқ
Гидравликалық порт	3/4 NPTF
Тізімде көрсетілген мұнай көлемі	1,8 галл толтыру / 7,3 галл ұзарту
Көрсетілген салмақ	208 фунт

A және M әріптері HCIC каталогындағы өлшемдік сызбаға сілтеме жасайды. Тапсырыс бермес бұрын толық орнату сызбасын, түйреуіш өлшемдерін, жұмыс қысымын және гидравликалық схема талаптарын растаңыз.

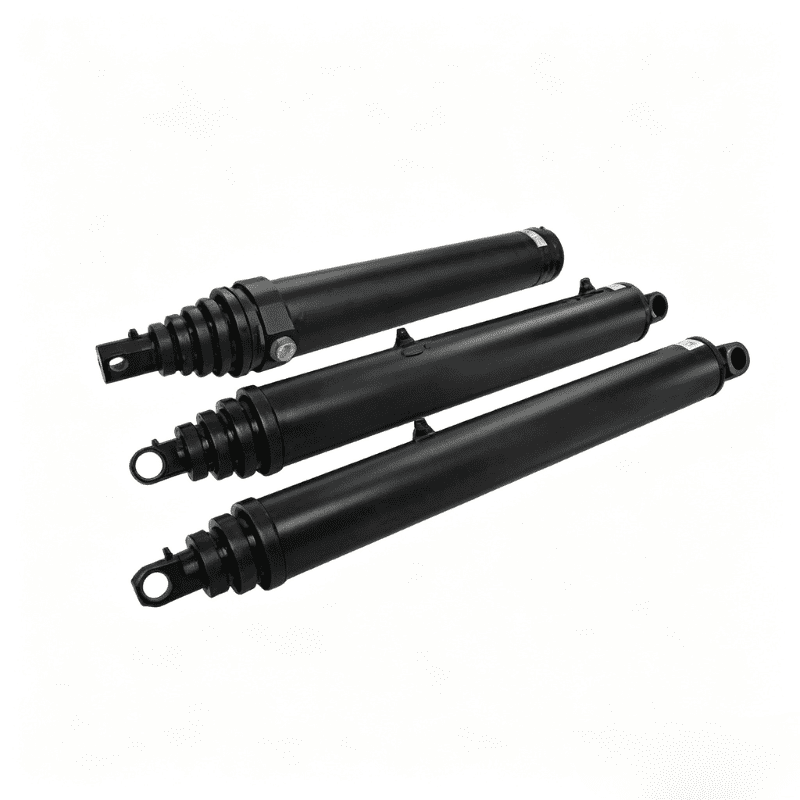

II. Түтікшемен монтаждау дизайны

Түйшікті гидравликалық цилиндр екі ілгек немесе ілмек нүктесі арасында орнатылған. Цилиндр корпусы мен штангалық қосылым машина жүктемесін түйреуіштер арқылы тасымалдайды. Бұл орналасу, жетек тебетін дененің, ілмектің немесе басқа топсалы құрылымның қозғалысын бақылайтын кезде кең таралған.

Сәйкестік жабық және ұзартылған өлшемдерге қарағанда көбірек анықталады. Сатып алушы мыналарды тексеруі керек:

- Екі шетіндегі пин-орталық қашықтықтары

- Істік диаметрі және қол жетімді мойынтірек ені

- Кливтерді тазарту және туралау

- Гидравликалық порт бағыты

- Толық инсульт арқылы шлангтың қозғалысы

- Басы мен шыбықтың ұшының айналасындағы механикалық саңылау

63-4402-104 тек жалпы ұзындықтан емес, бекітілген өлшемді сызбадан таңдалуы керек.

III. Каталогта көрсетілген құрылыс ерекшеліктері

3.1 Өздігінен қан кетуді жобалау

Каталог өздігінен қан кету дизайнын анықтайды. Практикалық монтаждау жұмыстарында бұл іске қосу кезінде цилиндрде қалатын ұсталған ауаның мөлшерін азайтуға көмектеседі. Құрылғы тізбегін әлі де жабдық өндірушісінің процедурасына сәйкес толтыру және тазалау қажет.

3.2 қайта жүктелген V-қаптама

Тізімде келтірілген тығыздау қондырғысы өздігінен реттелетін толқын серіппесі қуаттандырғышы бар алдын ала жүктелген V-орауды пайдаланады. Каталог сонымен қатар опция ретінде қуаттандырылған «Z» тығыздағыш пакетін анықтайды. Тығыздағыштың соңғы конфигурациясы гидравликалық сұйықтық, температура диапазоны және қолданбаның жұмыс жағдайлары үшін расталуы керек.

3.3 Бұрандалы гайка

Бұрандалы бас гайка қосымша беріктік пен өріс тығыздағышын реттеу мүмкіндігі ретінде тізімделген. Ол сондай-ақ тығыздағышты тексеру немесе реттеу қажет болғанда практикалық қызмет көрсету интерфейсін қамтамасыз етеді. Кез келген далалық реттеу бекітілген техникалық қызмет көрсету процедурасын орындауы керек және қысымды оқшаулауды және қауіпсіз бөлшектеу әдістерін алмастырмауы керек.

3.4 Мойынтіректердің ұзағырақ ұзындығы

Каталог тұрақтылық үшін ұзағырақ мойынтіректердің ұзындығын көрсетеді. Істікшелі қондырғыда нұсқаулық маңызды, себебі жетек қозғалатын құрылымды бақылайды. Дұрыс туралау және түйреуіштің дұрыс күйі қажет болып қала береді; ұзағырақ мойынтірек ұзындығы цилиндрді бақыланбайтын бүйірлік жүктеуге жарамды етпейді.

IV. Жұмыс принципі

63-4402-104 гидравликалық қысымды сызықтық қозғалысқа айналдырады. Мұнай тиісті портқа түскенде, қысым поршеньдік аймаққа әсер етеді және штанганы сыртқа немесе ішке қарай жылжытады. Штанганың ұшы мен қақпақ ұшының түйреуіштері бұл қозғалысты қосылған аударылу механизміне береді.

Қолданылатын қозғалыс каталогтағы жабық және ұзартылған өлшемдермен анықталады. Гидравликалық клапан, сорғы ағыны, рельефті қорғау және машина геометриясы қызмет көрсетуде қол жетімді нақты жылдамдық пен күшті анықтайды.

Цилиндрді тәуелсіз көтеру құрылғысы ретінде қарастыруға болмайды. Оны таңдау гидравликалық схемаға және ол бекітілген механикалық құрылымға сәйкес болуы керек.

V. Өнімнің негізгі артықшылықтары

- Артикуляциялық гидравликалық жабдыққа арналған түйреуішті бекіту

- 108,56 дюйм / 2757 мм каталогта көрсетілген кеңейтілген өлшем

- 3/4 NPTF гидравликалық порты

- HCIC тізімі бойынша өздігінен қан кету дизайны

- Өздігінен реттелетін толқын серіппесі қуаттандырғышы бар алдын ала жүктелген V-қаптама

- Каталогта тізімделген қосымша қуатталған «Z» тығыздағыш пакеті

- Қосымша беріктік пен өріс тығыздағышын реттеуге арналған бұрандалы гайка

- Тұрақтылық үшін ұзағырақ мойынтірек ұзындығы

- Жабық және ұзартылған өлшемдер дюймдік және миллиметрлік бірліктерде қол жетімді

VI. Қолдану және бекіту

Каталог 4000 сериялы түйреуіш цилиндрді гидравликалық төңкеру шешімдерінің астына орналастырады. 63-4402-104 цилиндр екі түйреуіш арасына орнатылуы керек және қол жетімді орнату конверті каталог өлшемдеріне сәйкес келетін жабдық үшін қарастырылуы мүмкін.

Орнатуды растау алдында машинаның толық қозғалысын қарап шығыңыз. Цилиндр толық тартылу және ұзарту кезінде жеткілікті саңылау болуы керек және төңкеру құрылымы қозғалған кезде түйреуіштер тураланған күйінде қалуы керек. Шлангтың бағытын 3/4 NPTF қосылымы шланг өндірушісінің шегінен тыс бұралуға немесе майысуға ұшырамайтындай етіп тексеру керек.

VII. Баға ұсынысы үшін қажетті ақпарат

Сұрауыңызбен келесі ақпаратты жіберіңіз:

1. Машина түрі және цилиндрдің қызметі

2. Бар пин-орталық өлшемдері

3. Істік диаметрі және ілгек ені

4. Қажетті жабық және ұзартылған ұзындықтар

5. Жұмыс қысымы және сорғы шығыны

6. Гидравликалық сұйықтық және жұмыс температурасы

7. Портты бағдарлау және шлангты бағыттау

8. Міндетті пломба опциясы

9. Саны және жеткізу орны

10. Қолданыстағы цилиндр сызбасы немесе анық фотосуреттер

Ауыстырылатын цилиндр қолданыстағы аударылу механизміне сәйкес келуі керек болса, сызба әсіресе маңызды.

VIII. Жиі қойылатын сұрақтар

63‑4402‑104 үлгісінің монтаждау стилі қандай?

Бұл HCIC 4000 сериясынан түйреуіш бекітетін гидравликалық цилиндр.

Жабық және ұзартылған өлшемдер дегеніміз не?

Каталог А өлшемін 71,94 дюйм (1827 мм) және С өлшемін 108,56 дюйм (2757 мм) ретінде көрсетеді. B өлшемі 36,62 дюйм (930 мм) ретінде берілген.

Бұл модель үшін қандай гидравликалық порт берілген?

Каталогта 3/4 NPTF порты берілген.

Қандай тығыздағыш қондырғы қолданылады?

Каталогта өздігінен реттелетін толқын серіппесі қуаттандырғышы бар алдын ала жүктелген V-орау тізімі берілген. Опция ретінде қуаттандырылған «Z» тығыздағыш пакеті анықталған. Өндіріс алдында соңғы конфигурацияны растаңыз.

Каталог 63‑4402‑104 үшін жұмыс қысымын көрсетеді ме?

Берілген үлгілер кестесі осы үлгі үшін тексерілген жұмыс қысымының мәнін көрсетпейді. Қысым бекітілген өтінімнен және инженерлік сызбадан расталуы керек.

Қолданыстағы цилиндрді ауыстырмас бұрын нені тексеру керек?

Істік орталықтарын, түйреуіш диаметрін, ілгек енін, жабық және ұзартылған өлшемдерді, порт бағытын, шлангтың бағытын және машинаның жұмыс қысымы мен ағынын тексеріңіз.

IX. HCIC туралы

HCIC өнеркәсіптік қолдану үшін гидравликалық цилиндрлер мен гидравликалық қуат блоктарын шығарады. Компанияның ресми сайтында стандартты, мақсатты және тапсырыс бойынша гидравликалық шешімдер ұсынылған.

Ауыстыру немесе OEM сұрауы үшін машина сызбасын және толық цилиндр өлшемдерін жіберіңіз. HCIC соңғы спецификацияны растамас бұрын жабдыққа қойылатын талаптарды қарап шығуы мүмкін.
