Самосвалға арналған түйреуішті монтаждау көтергіш цилиндрі

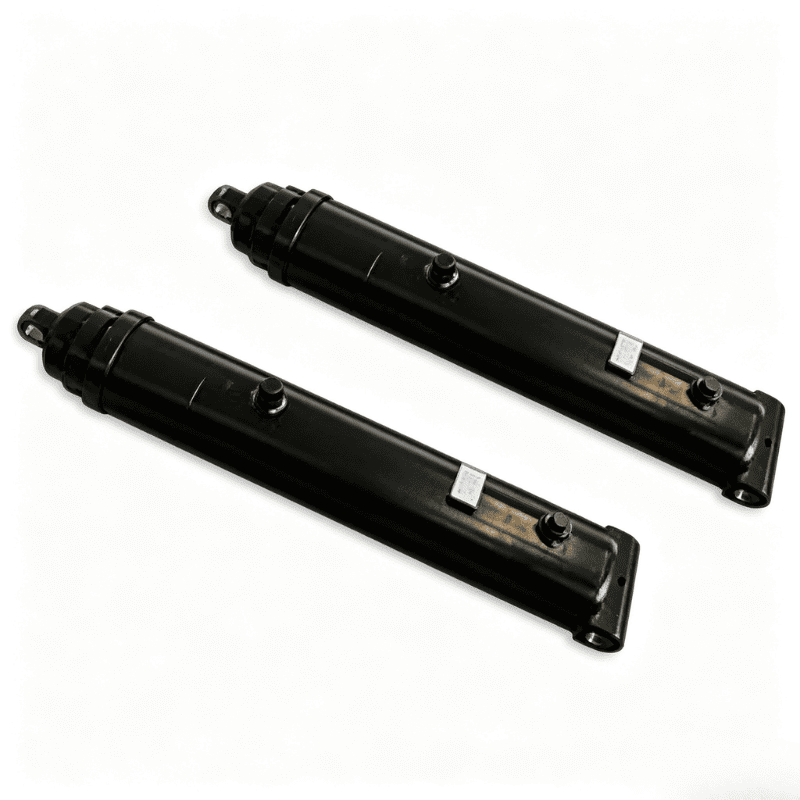

63-4402-120 — самосвалға арналған 4000 сериялы түйреуішті монтаждау көтергіш цилиндрі. Оның екі істікшелі монтаждық құрылымы цилиндр бекітілген бекіту нүктелері арасында жұмыс істейтін және жалғанған құрылымның қозғалысын бақылайтын буынды машинаны орнатуға арналған.

HCIC каталогында осы үлгі үшін 125,31 дюймдік (3183 мм) кеңейтілген өлшем, 84,19 дюймдік (2138 мм) жабық өлшем және 3/4 NPTF порты берілген. Каталог сонымен қатар өздігінен қан кететін дизайнды, алдын ала жүктелген V-орамды, өрісте реттелетін бұрандалы гайканы және тұрақтылық үшін ұзағырақ мойынтірек ұзындығын анықтайды.

Бұл мақала тек 63-4402-120 үлгісін қамтиды.

---

I. Техникалық сипаттамалар

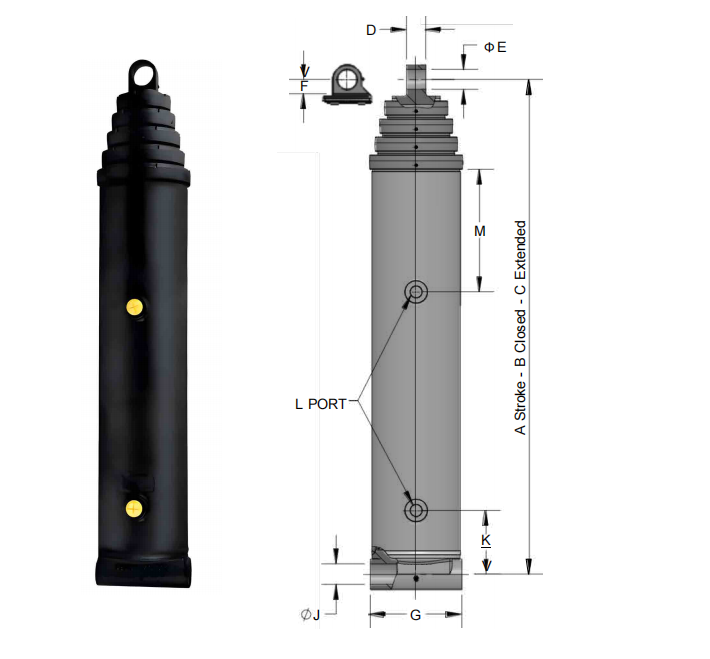

Өлшемдер HCIC каталог сызбасында көрсетілген әріптерді пайдаланады. Тапсырыс бермес бұрын толық сызбаны, түйреуіш мәліметтерін, гидравликалық қысымды және орнату саңылауларын растаңыз.

---

II. Түтікшелерді орнату тәртібі

63-4402-120 екі машина түйреуіштерінің арасында орнатылған. Бір ұшы цилиндр корпусына, ал екіншісі штанганың ұшына бекітіледі. Гидравликалық контур шыбықты ұзартқанда немесе шығарып жатқанда, түйреуіш орталықтары сызықтық қозғалысты қосылған аударылу механизміне береді.

Орнату тәртібі дәл орнатуды талап етеді. Қолданыстағы жетекті ауыстырмас бұрын мынаны тексеріңіз:

- Тұйық және ұзартылған пин-орталық қашықтықтары

- Істік диаметрі және мойынтірек ені

- Толық қозғалыс арқылы сүйекті туралау

- Порттың орны және шлангтың иілу радиусы

- Бас жаңғақ пен өзек ұшының айналасындағы саңылау

- Механикалық тоқтаулар және мүмкін бүйірлік жүктемелер

Дұрыс каталог ұзындығы цилиндрдің машинаға сәйкес келетінін өздігінен растамайды. Толық монтаждау сызбасын өндіру алдында бекіту керек.

---

III. HCIC тізіміндегі дизайн мүмкіндіктері

3.1 Өздігінен қан кетуді жобалау

Каталог 4000 сериялы түйреуіш цилиндрі үшін өздігінен ағып кететін дизайнды анықтайды. Бұл мүмкіндік гидравликалық жүйе толтырылған кезде және жабдық процедурасына сәйкес жұмыс істегенде, іске қосу кезінде цилиндрге қалған ауаны шығаруға көмектесе алады.

Жүйе әлі де сәйкес толтыру, ауаны шығару және майды тазалау тәжірибесін қажет етеді. Өздігінен қан кету резервуарды, шлангтарды және қосылымдарды тексеру қажеттілігін жоймайды.

3.2 Алдын ала жүктелген V-қаптама

Цилиндр алдын ала жүктелген V-қаптамамен және өздігінен реттелетін толқын серіппесі қуаттандырғышымен бірге берілген. Каталог сонымен қатар опция ретінде қуаттандырылған «Z» тығыздағыш пакетін анықтайды. Тығыздағыштың соңғы орналасуы гидравликалық сұйықтыққа, температураға және жұмыс жағдайларына сәйкес расталуы керек.

3.3 Бұрандалы гайка мен өріс тығыздағышын реттеу

Бұрандалы бас гайка қосымша беріктік пен өріс тығыздағышын реттеу үшін тізімделген. Бұл техникалық қызмет көрсету персоналына тығыздағышпен байланысты жұмыс үшін анықталған қызмет көрсету интерфейсін береді. Кез келген қызмет көрсету операциясы алдында гидравликалық қысымды оқшаулаңыз, жалғанған құрылымды қолдаңыз және машинаның қауіпсіз техникалық қызмет көрсету процедурасын орындаңыз.

3.4 Мойынтіректердің ұзағырақ ұзындығы

HCIC тұрақтылық үшін ұзағырақ мойынтірек ұзындығын тізімдейді. Бұл екі түйреуіш арасында топсалы құрылымды жылжытатын жетекке қатысты. Тиісті түйреуіштерді туралау, ілмектердің күйі және машина жағындағы бағыттау әлі де қажет, өйткені цилиндр бақыланбайтын бүйірлік жүктемені өтеуге арналмаған.

---

IV. Жұмыс принципі

Гидравликалық қысым поршеньге әсер етіп, штоктың сызықты қозғалысын жасайды. Цилиндрдің корпусы мен штанганың ұшы бұл қозғалысты екі түйреуіш қосылым арқылы береді. Гидравликалық сорғы мен басқару клапаны май ағынын анықтайды, ал тізбектің қысымды қорғауы жұмыс жағдайларын шектейді.

63-4402-120 үлгісі үшін каталог қолжетімді конвертті тексеру үшін пайдаланылатын жабық және кеңейтілген өлшемдік мәндерді береді. Машинаның конструкторы төңкеру құрылымы цилиндрді байлаусыз, түбінен түсірмей немесе күтпеген жүктеме жолына мәжбүрлемей, оның толық ауқымы бойынша қозғала алатынын растауы керек.

---

V. Өнімнің негізгі артықшылықтары

- Артикуляциялық төңкеру жабдығына арналған түйреуішті бекіту

- 125,31 дюйм / 3183 мм каталогта көрсетілген кеңейтілген өлшем

- 3/4 NPTF гидравликалық порты

- HCIC тізімі бойынша өздігінен қан кету дизайны

- Өздігінен реттелетін толқын серіппесі қуаттандырғышы бар алдын ала жүктелген V-қаптама

- Каталогта тізімделген қосымша қуатталған «Z» тығыздағыш пакеті

- Қосымша беріктік пен өріс тығыздағышын реттеуге арналған бұрандалы гайка

- Тұрақтылық үшін ұзағырақ мойынтірек ұзындығы

- Орнатуды жоспарлауға арналған дюймдік және миллиметрлік өлшемдер

---

VI. Қолдану және бекіту

4000 сериясы HCIC каталогында гидравликалық төңкеру шешімі ретінде ұсынылған. 63-4402-120 үлгісі жабдыққа түйреуіш цилиндрді қажет ететін және машина интерфейсі аталған өлшемді конвертке сәйкес келетін жағдайда қарастыруға жарамды.

Сатып алушы жүктеме жолын, түйреуіштердің туралануын, жұмыс жылдамдығын, қысымды, май түрін және шлангтың бағытын тексеруі керек. Ұзартылған өлшем орнатуды жоспарлауды ерекше маңызды етеді: орнатуды растау алдында тасымалдау немесе бүктелген күйді, толық аударылу орнын және барлық аралық позицияларды тексеріңіз.

---

VII. Баға ұсынысы үшін қажетті ақпарат

Жобаға қатысты шолуды алу үшін келесі мәліметтерді беріңіз:

1. Машинаның түрі және аударылу функциясы

2. Қолданыстағы жабық және ұзартылған түйреуіш орталықтары

3. Істік диаметрі, ілгек ені және мойынтіректердің орналасуы

4. Қажетті жұмыс қысымы және сорғы шығыны

5. Гидравликалық сұйықтық және жұмыс температурасы

6. Портты бағдарлау және шлангты бағыттау

7. Тығыздағыш таңдау немесе сұйықтықпен үйлесімділік талабы

8. Механикалық тоқтату және тазарту туралы ақпарат

9. Саны және тағайындалған орны

10. Қолданыстағы сызба, өлшем үлгілері немесе фотосуреттер

Бұл мәліметтер цилиндр өлшемдерін тек номиналды үлгі атауымен емес, нақты машинамен салыстыруға мүмкіндік береді.

---

VIII. Жиі қойылатын сұрақтар

---

IX. HCIC туралы

HCIC өнеркәсіптік қолдану үшін гидравликалық цилиндрлер мен гидравликалық қуат блоктарын шығарады. Оның ресми веб-сайтында стандартты, мақсатты және тапсырыс бойынша гидравликалық шешімдер ұсынылған.

63-4402-120 ауыстыру немесе OEM жобасы үшін бар цилиндр сызбасын және машина интерфейсінің мәліметтерін жіберіңіз. HCIC жабдықты қарап шығып, өндіріс алдында соңғы конфигурацияны растай алады.

X. Баға ұсынысын сұрау

63-4402-120 үлгісі үшін машина сызбасын, түйреуіш өлшемдерін, жұмыс жағдайларын және қажетті мөлшерді техникалық тексеру үшін HCIC-ке жіберіңіз.
