Коммерциялық жабдық өндірушілері іштен жану қозғалтқыштарынан 48 В, 96 В және 350 В аккумуляторлы электр көліктеріне (BEV) ауысқанда, қуат беру инженерлері күтпеген тарлықпен бетпе-бет келеді: паразиттік сұйықтық қуатын тарту.
Дәстүрлі дизельді экскаваторда немесе доңғалақты тиегіште жоғары айналу моменті бар дизельді қозғалтқыш цилиндрдің ішкі тығыздағыш үйкелісін оңай жеңеді. Операторлар стандартты өңделген болат бөшкелерге агрессивті, жоғары жүктелген эластомерлік тығыздағыштардың қысылуынан туындаған механикалық кедергіні сирек байқайды.
Аккумулятормен жұмыс істейтін ықшам экскаваторда немесе электр қоқыс таситын машинада босқа жұмсалатын ат күші жоқ. Стандартты өнеркәсіптік цилиндрлер тығыздағыштары ішкі тығыздағыштың қысылуын және механикалық үзілуге төзімділікті еңсеру үшін жалпы борттық батарея қуатының 12%-дан 18%-ға дейін тұтынады.
Бұл энергияны ағызу Төмен үйкеліске өнеркәсіптік сұранысты жеделдеттіГидравликалық цилиндрлераккумуляторлық-электрлік құрылыс жабдықтары және нөлдік эмиссиялық флоттар үшін. Бұрынғы жоғары үйкелісті тығыздағыштарды гидродинамикалық микропрофильді тығыздағыштармен және субмикронды роликті күйдірілген түтіктермен ауыстыру арқылы заманауи электр машиналары аккумуляторды зарядтағанда 45 минутқа дейін қосымша жұмыс уақытын алады.
| Инженерлік параметр | Стандартты дизельдік цилиндр | BEV төмен үйкеліс цилиндрі |
|---|---|---|
| Ішкі үзіліс үйкелісі | 8,0 - 14,5 бар | 1,2 - 2,8 бар |
| Түтіктің ішкі саңылауының беті | Ra 0,4 - 0,8 мкм | Ra 0,1 - 0,2 мкм (SRB) |
| Төмен жылдамдықтағы таяқша сырғанау шегі | 15 мм/сек төмен | 1,0 мм/сек төмен |
| Бастапқы штанга тығыздағыш профилі | Алдын ала жүктелген ауыр U-Cup | Төмен үйкелісті тандем қадамы |
| Паразиттік энергияны жоғалту коэффициенті | 12% - 18% сорғы өнімділігі | 3% - 5% сорғы өнімділігі |
| Сұйықтықпен үйлесімділік | Стандартты минералды май | Bio-HEES синтетикалық және AW46 |
| Жұмыс температурасының диапазоны | -20°C және +80°C | -40°C - +100°C |
Электр сорғы инверторы гидравликалық жебені жылжыту үшін жоғары көтерілген сайын, ол «үзіліс үйкелісін» - өзек тығыздағыш пен хром поршеньді өзек арасындағы статикалық жабысу күшін еңсеруі керек. Кәдімгі цилиндрлерде бұл бастапқы қысымның жоғарылауы механикалық қозғалыс басталмай тұрып электр қозғалтқышын ең жоғары ток күшін тартуға мәжбүр етеді. Мыңдаған кішігірім қазу циклдерін қамтитын 8 сағаттық ауысым, бұл микро-шыбықтар батареяның жаппай таусылуына әкеледі.
Оператор 5 мм/сек-тен төмен жылдамдықпен жұқа тегістеу немесе нәзік құбыр төсеуді орындаған кезде, стандартты резеңке тығыздағыштар металл шыбықты біркелкі ұстап алып, босатып, серпіліс тербелісін тудырады. Аккумуляторлы-электрлік құрылыс жабдықтарына арналған үйкеліс аз гидравликалық цилиндрлер және нөлдік эмиссиялық флоттар микроскопиялық гидродинамикалық май резервуарлары бар өздігінен майланатын PTFE-қола немесе модификацияланған полиуретанды сырғанау сақиналарынан тұрады, бұл тіпті ультра төмен жылдамдықта 0 мм/сек жылдамдықта біркелкі, дірілсіз қозғалысты қамтамасыз етеді.
[Микро-гидродинамикалық SRB тазарту ] → Ra 0,1-0,2 мкм беті микромайлы қабықшаны сақтайды
↓
[ Төмен ажыратылатын тандемдік бездер ] → PTFE-композитті қадамдық тығыздағыштар үйкелісті 70% қысқартады
↓
[ Біріктірілген регендік клапан блоктары ] → Инверторды азайту үшін қайтарылатын майды қалпына келтіреді

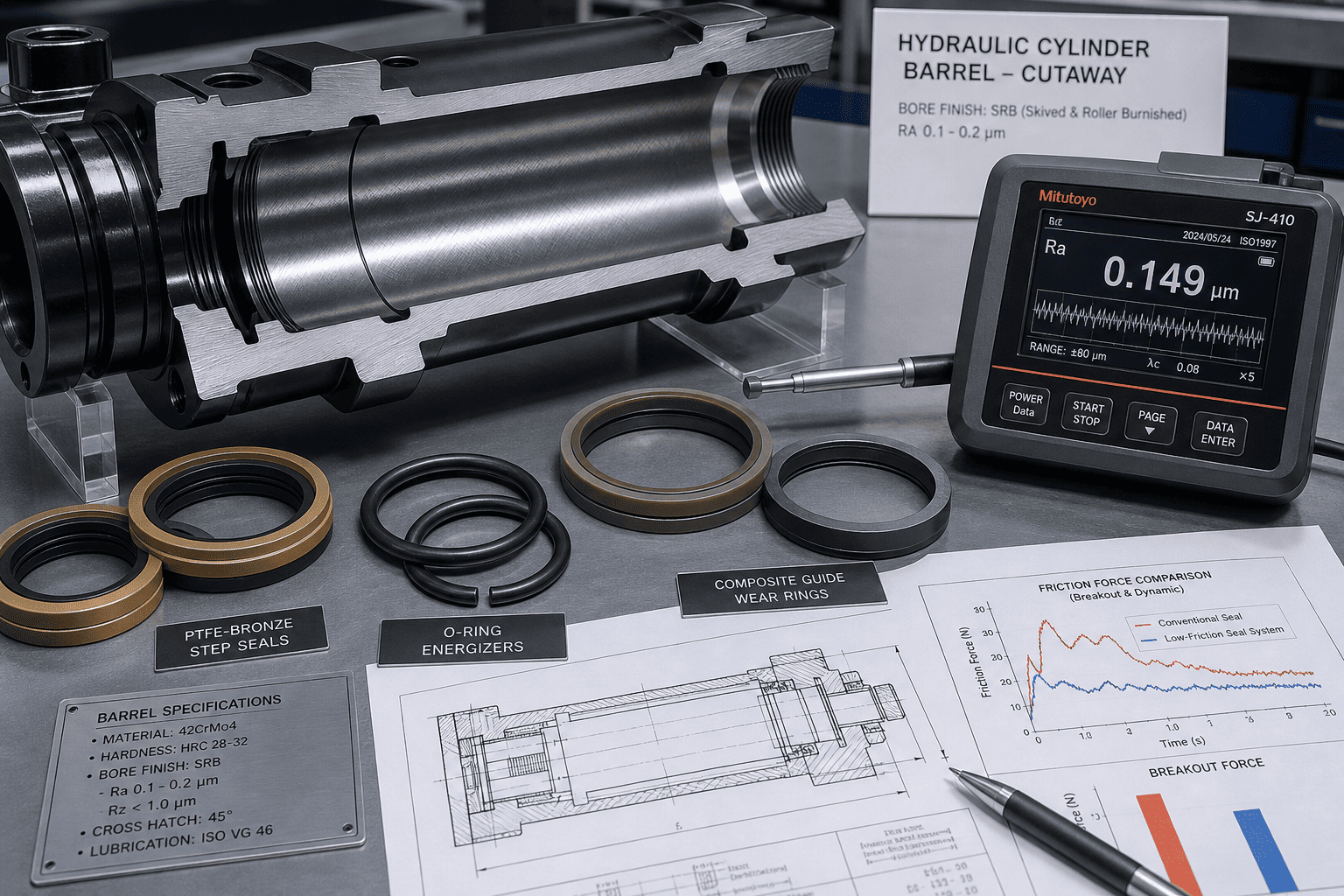

Үйкелісті азайту ультра құрғақ айна бетін жасауды білдірмейді; ол микроскопиялық майдың сақталуын талап етеді. HCIC Ra-ның ішкі бетінің кедір-бұдырлығына қол жеткізу үшін жетілдірілген скингпен және роликті жағуды пайдаланады0,1–0,2 мкмайқасқан плато құрылымы бар. Бұл үстірт таңертеңгі салқын электр стартаптары кезінде құрғақ металдың тығыздалуын болдырмайтын сұйықтықтың микроскопиялық шекаралық қабатын ұстайды.
Бірыңғай, тығыз сығылған полиуретанды U-кесеге сүйенудің орнына, үйкеліс аз конструкциялар тандемді тығыздау пакетін пайдаланады. Бастапқы тығыздағыш 250 барға дейін сұйықтықтың нөлдік ағып кетпеуін сақтай отырып, радиалды кедергіні азайтатын, үйкелісті 70%-дан астам қысқартып, O-сақинамен қуатталған динамикалық қадам профилін ұсынады.

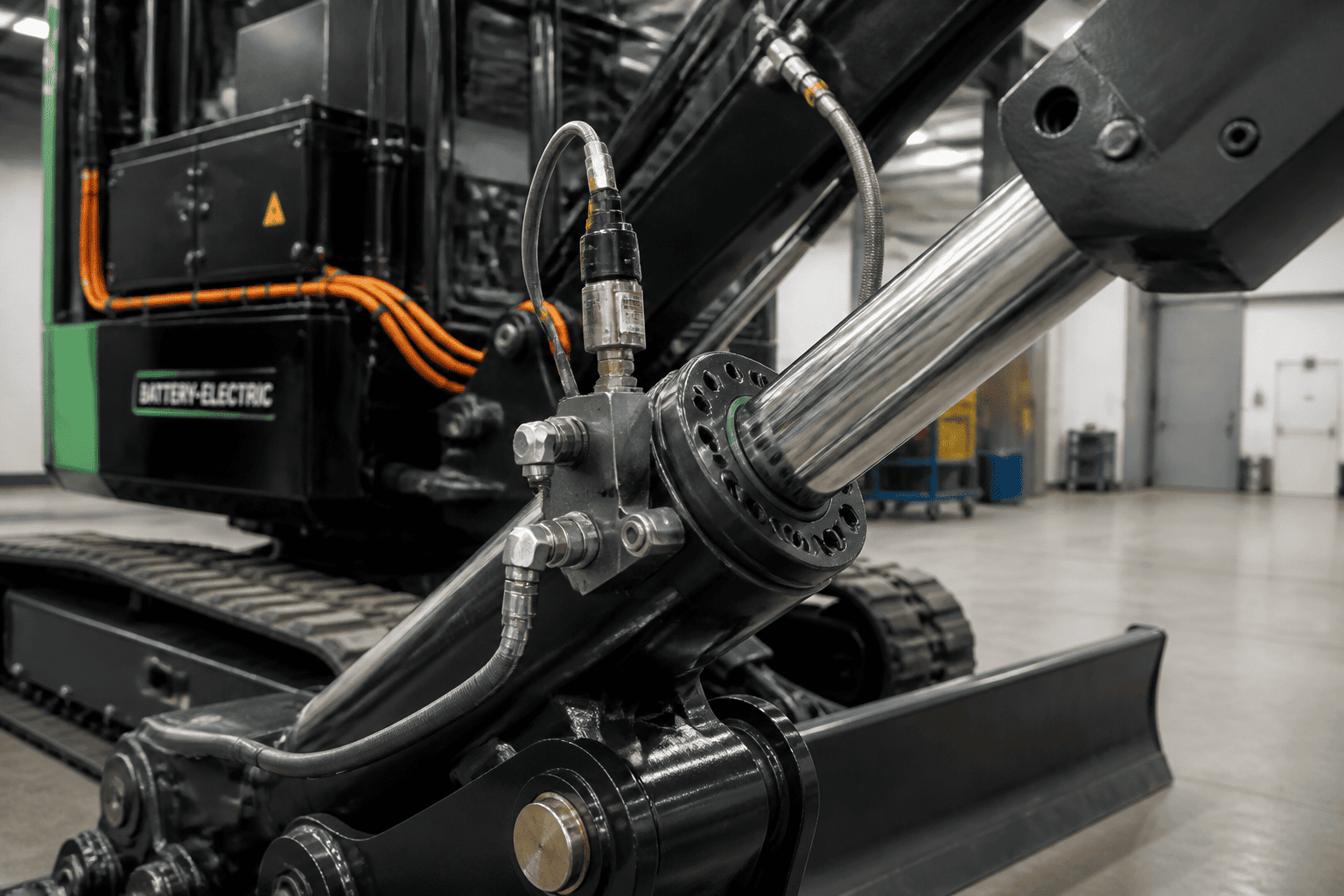

Электр киловатт-сағатты одан әрі үнемдеу үшін үйкеліс аз цилиндрлерді біріктірілген жебе түсіретін регенеративті клапандармен жабдықтауға болады. Қуатсыз түсіру кезінде гравитация негізгі бағыттаушы клапан арқылы айналмай, поршень жағынан сұйықтықты тікелей өзек жағына кері күштеп, кері соққылар кезінде электр қозғалтқышының жүктемесін нөлге дейін азайтады.
Егер сіз бұрыннан бар жабдықты қайта жабдықтап жатсаңыз немесе электр машинасында нашар батареяның қызмет ету мерзімін анықтасаңыз, осы семинарлық сынақты орындаңыз:
1. Сыртқы механикалық байланысты ажыратыңыз:Цилиндр толығымен жүксіз қозғалатындай штанганың көзін босатыңыз.Қалалық құрылыс аймақтарында шығарындылардың жаһандық ережелері күшейтілгендіктен, аккумуляторлы-электрлік құрылыс жабдықтарына арналған төмен үйкелісті гидравликалық цилиндрлер және нөлдік эмиссиялық парктер ықшам жүк тиегіштерге, шағын экскаваторларға және электр қоқыс корпустарына арналған стандартты сипаттамаларға айналуда.
HCIC белгілі бір кернеу шиналары мен жұмыс циклдеріне сәйкес келетін теңшелетін төмен үйкеліс цилиндрлерін конфигурациялау үшін BEV жабдығын жөндеушілермен және сұйық энергетика инженерлерімен тікелей ынтымақтасады. Біз реттелетін инсульт ұзындықтарын, кіріктірілген позицияға кері байланыс сенсорларын (LVDT / Холл эффектісі) және қуат блогының қаптамаларын дереу шолу үшін 3D CAD үлгілерін қамтамасыз етеміз.
Нөлдік эмиссиясы бар машиналар тобына арналған төмен үйкелісті прототипті цилиндрлерді бағалау үшін HCIC компаниясына хабарласыңыз:
