Гидравликалық цилиндр бөшкелерін шарлау: орта соққы қысымын айналып өтуді және түтіктің ісінуін криминалистикалық анықтау

I. Мид-инсультті айналып өту парадоксы: Неліктен соңғы қақпақ тестілеу сәтсіз аяқталады

Далалық техниктер ішкі поршеньді тығыздағыштың істен шығуына күдіктенсе, стандартты цех сынағы цилиндрді толық инсультте төмен түсіру, портқа қысым жасау және қарама-қарсы портты майдың ағып кетуіне тексеру болып табылады. Шары бар цилиндрлерде бұл сынақ жалған-теріс нәтижелер береді:

Өйткенігидравликалық цилиндрбөшке екі шетінен ауыр болат негізі соғумен және бұрандалы бастиекпен бекітілген, тұрақты құрсау концентраттары тек қана тірексіз орталық бөлігінде болады.

---

II. Бөшкенің ісінуін тудыратын 4 негізгі себептер

1. Инерциялық кинетикалық әсер ету ұштары:Толық жылдамдықта гранитті соққан экскаватор шелегі клапан қалқаны физикалық түрде ашылмай тұрып жүйенің негізгі босату клапанының жарықшақтар шегінен асып түсетін лезде баяулау қысымының жоғарылауын тудырады.

2. Декомпрессиялық соққы толқындары:Жоғары тоннажды гидравликалық престер мен тығыздау цилиндрлерінде клапанның жылдам ауысуы ішкі түтік идентификаторын соғатын акустикалық сұйықтықтың декомпрессиялық толқындарын шығарады.

3. Стандартты емес құбырлы металлургия:Жоғары созылатын легірленген болаттың орнына (шығымы 520 МПа жоғары) төмен аққыштық беріктігі бар (350 МПа төмен) стандартты коммерциялық суық тартылған көміртекті болаттан жасалған құбырларды пайдалану.

4. Түтіктерді шамадан тыс тазартуға арналған жәрдемақы: Тозған цилиндр түтігін терең таңбалау белгілерін кетіру үшін шамадан тыс тазарту қалған түтік қабырғасының қалыңдығын минималды инженерлік қауіпсіздік шегінен төмендетеді.

---

III. Сот-медициналық метрология: 10 нүктелік тексеруді теру

Цех бұзу кезінде бөшкенің шарлануын түпкілікті диагностикалау үшін механиктер тек оңай қол жетімді түтік ұштарын өлшеудің орнына ішкі тесік геометриясын бірнеше инсульт аралықтары бойынша салыстыруы керек:

---

IV. Тексеру хаттамасы:

• Барлық қалдық гидравликалық май мен көміртекті лакты түтік саңылауынан минералды спирттерді пайдаланып тазалаңыз.

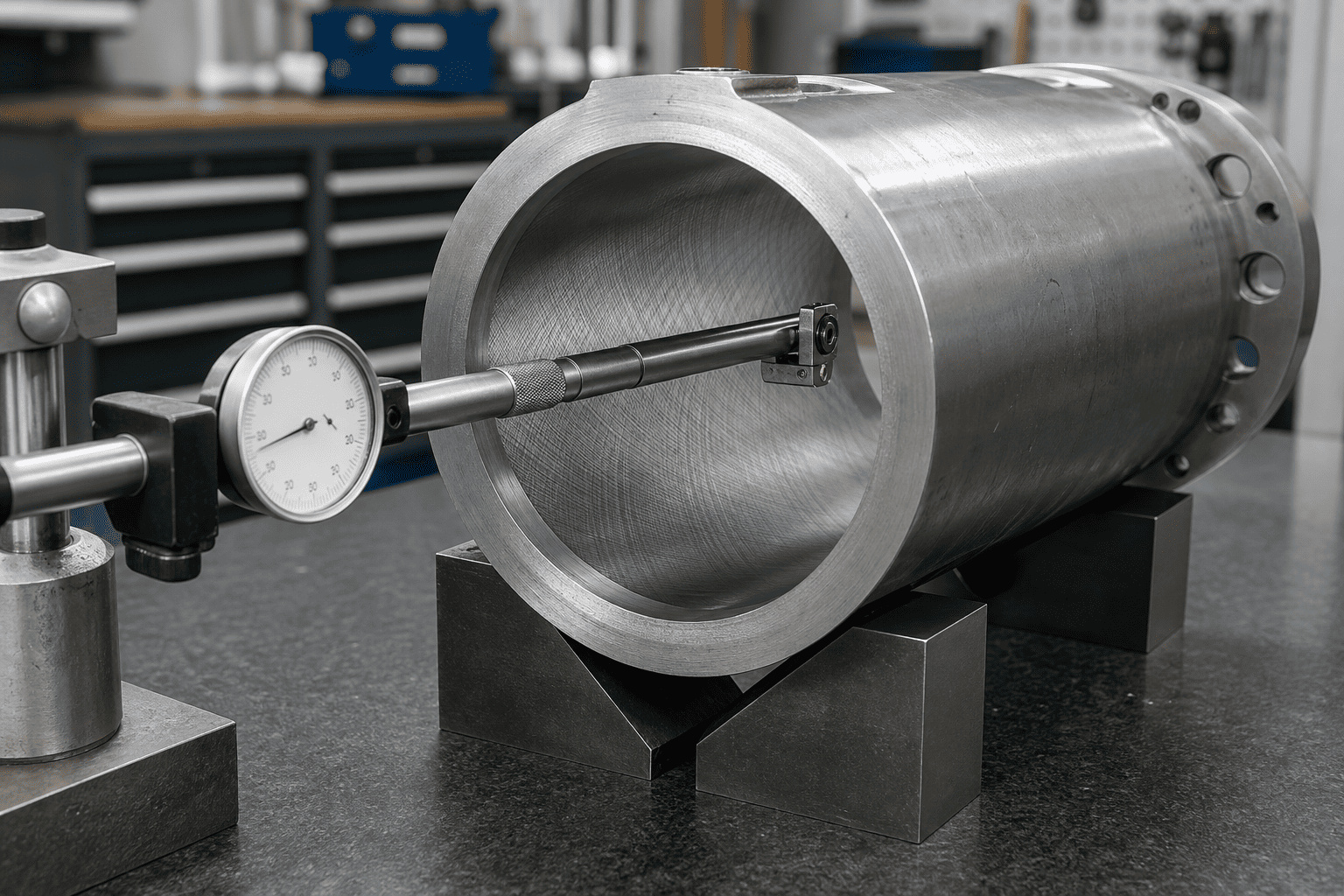

• Жоғары дәлдіктегі саңылау өлшегішін немесе үш нүктелі ішкі микрометрді негізгі сақиналы өлшеуішпен нөлге теңестіріңіз.
• Ішкі диаметрді екі перпендикуляр ось бойынша (X осі тік, Y осі көлденең) 100 мм аралықпен негізгі дәнекерлеуден бездердің жіптеріне дейін өлшеңіз.
• Бағалау критерийлері:Номиналды саңылау рұқсатынан 0,12 мм (0,005") асатын кез келген диаметрдің ұлғаюы тұрақты пластик шығымдылығын көрсетеді. Егер ұңғыма профилі «құм сағаты» немесе «бөшке» контурын құраса, түтікті хоштау арқылы құтқару мүмкін емес және оны жою керек.

---

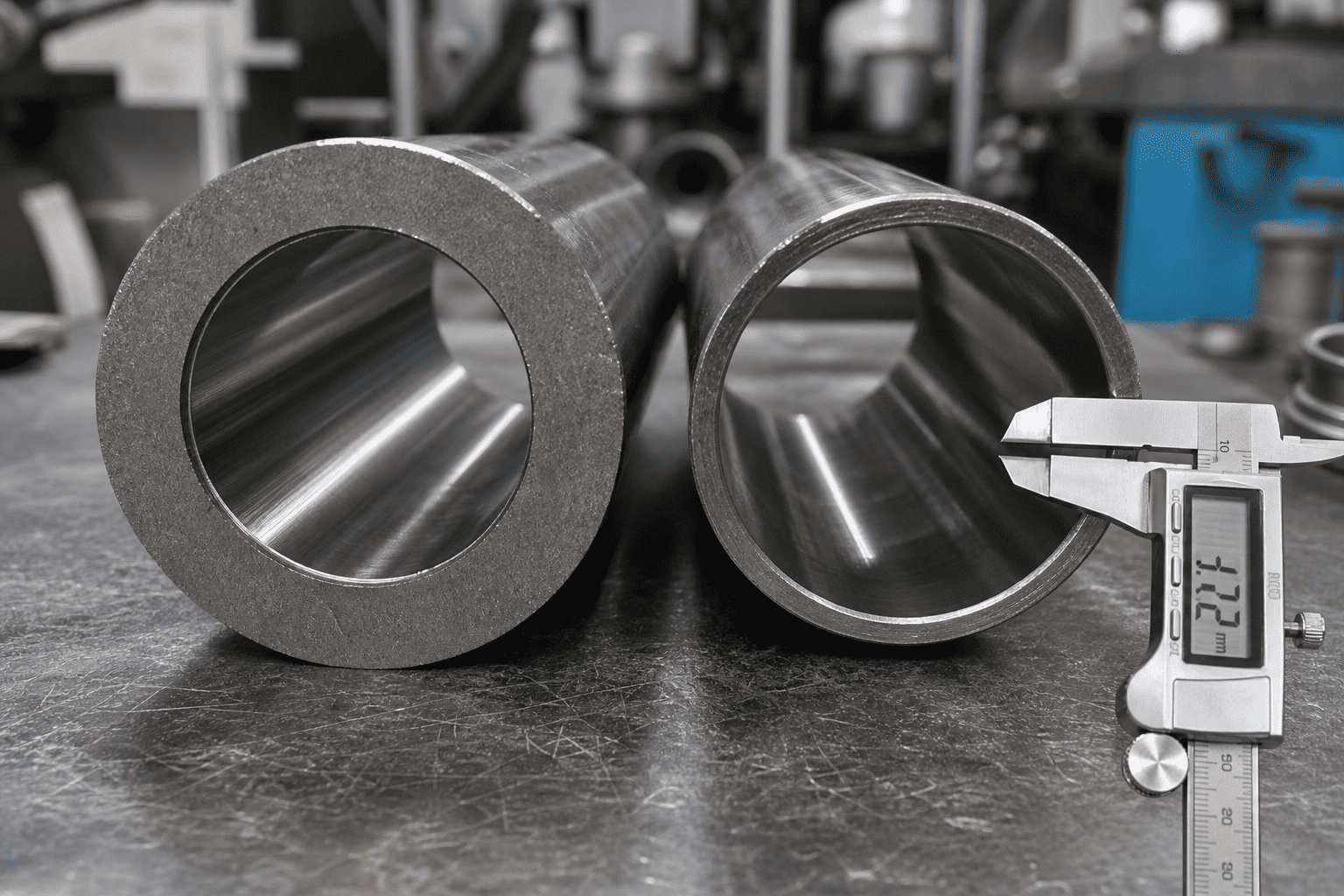

V. Металлургия және қабырғаның қалыңдығы: ауыр жүкті легірленген бөшкелерді көрсету

Соққысы жоғары гидравликалық тізбектерде бөшкенің шарлануын болдырмау үшін стандартты көміртекті DOM түтіктерінен беріктігі жоғары жіксіз легирленген болаттарға дейін жаңарту қажет:

Жоғары өнімді қорытпаларды таңдаудан басқа, ауыр жүкті инженерлік нұсқауларда құбырдың сыртқы диаметрі жоғары әсерлі жылжымалы жабдықтағы номиналды саңылау диаметрінен кемінде 1,25-1,35 есе болатын ауыр қабырға арақатынастарын көрсету қажет.

---

VI. 4 Түтік өнімділігінің ақауларын жоюға арналған инженерлік стратегиялар

1. Тікелей орнатылған жылдам әрекет ететін соққыға қарсы құралдарды орнатыңыз: цилиндр порттарын түтік қабырғасын тартар алдында миллисекундтық соққыларды кесу үшін негізгі жүйе қысымынан 250 psi жоғары орнатылған жылдам әрекет ететін картриджді босату клапандарымен қорғаңыз.
2. Ішкі прогрессивті баяулау жастықтарын қосыңыз: сатылы немесе параболалық жастықшалар ауыр поршеньдік массаларды біркелкі баяулатады, соғудың соңындағы акустикалық қысым толқындарын жояды.
3. Жоғары модульді термопластикалық поршеньді бағыттағыштарға жаңарту: Жұмсақ нейлон бағыттаушы сақиналарды сығымдалу беріктігі жоғары қола толтырылған PTFE немесе кеңейтілген түтік қабырғаларын тоздырмай поршеньді туралауды сақтайтын матамен күшейтілген фенолды тозу жолақтарымен ауыстырыңыз.
4. Мандат 1,5x Гидростатикалық дәлелдеу сынағы: Әрауыр жүкті ауыстыру цилиндріқабырға қалыңдығын ультрадыбыстық тексеру арқылы 1,5 есе жұмыс қысымында зауыттық гидростатикалық сынақтан өтуі керек.

---

VII. Инженерлік кеңес және ауыр жүкті ауыстыру көздері

Күрделі жұмыс істейтін жабдықта ортаңғы соққының түсініксіз жоғалуымен немесе бөшкенің ісінуімен күресу керек пе?

HCIC мамандандырылған гидравликалық жобалау тобымен кеңесіңіз. Біз бүкіл әлем бойынша 27SiMn/4140 сертификатталған жіксіз түтіктермен, дәлдікпен кесілген және күйдірілген саңылаулармен және ауыр жүкті мобильді және өнеркәсіптік машиналарға арналған CAD тексеруімен жасалған ауыр қабырғалы, жоғары өнімді легірленген цилиндрлер жинақтарын жеткіземіз.
