Сізде машинада өлі цилиндр бар. Машина істен шықты. Сізге ауыстыру керек, тез.
Өлшеусіз тапсырыс беріңіз және сіз құмар ойнайсыз: жаңа цилиндр дұрыс тесігі бар, бірақ дұрыс емес инсульт - ол жұмыс аяқталмай тұрып қалады. Немесе түйреуіш көздері ширек дюйм тым кішкентай. Немесе порттар дұрыс емес жіп. Құрылғы тағы екі апта жұмыс істемейді, ал дұрыс емес бөлік қайта оралады.
Мұқият өлшеу қырық минутты алады. Бұл «менің ойымша, бұл үлкен туралы» зауыт салуға болатын сызбаға айналады. Өлшеуге жұмсайтын әрбір сағат - бұл сәйкес келмейтін ауыстыруды күтуге жұмсамайтын сағат.
Бұл нұсқаулық сізге қажет алты өлшемді қамтиды: саңылау, өзек, инсульт, жалпы ұзындықтар, орнату және порттар.
- Калибрлер (арзан 6 дюймдік сандық калибр жақсы)
- Рулетка немесе болат сызғыш
- қағаз бен қалам (немесе телефон)
- Камера
- Таза шүберек — өлшеу алдында өзекше мен порттарды сүртіңіз
Экзотикалық ештеңе жоқ. Дүкенде мұның бәрі бар.
Саңылау бөшкенің ішкі диаметрі — поршень сырғып түсетін бөлігі. Ол цилиндрдің күшін анықтайды.
Поршень ауданы = π × (Бұғы/2)²
Неліктен маңызды екенін көрсететін екі мысал:
- 2000 PSI кезінде 3 дюймдік тесік → 14,137 фунт итеру күші
- 2000 PSI кезінде 4 дюймдік тесік → 25,133 фунт итеру күші
Бірдей қысым, 78% артық күш. Сондықтан зауыт сұрайтын бірінші нөмір ұңғыма болып табылады.
Өлшеу әдісі:Цилиндр бөлшектелген болса, бөшкенің ішкі жағын тікелей штангенциркульмен салыңыз. Егер ол әлі де жиналса, оны мәжбүрлемеңіз - саңылау жиі баррельде немесе деректер тақтасында мөрленеді. "3.00 BORE" сияқты мөртабанды немесе үлгі нөмірін іздеңіз. Бізге кез келген мөр басудың фотосуретін жіберіңіз; біз үлгідегі ойды оқи аламыз.

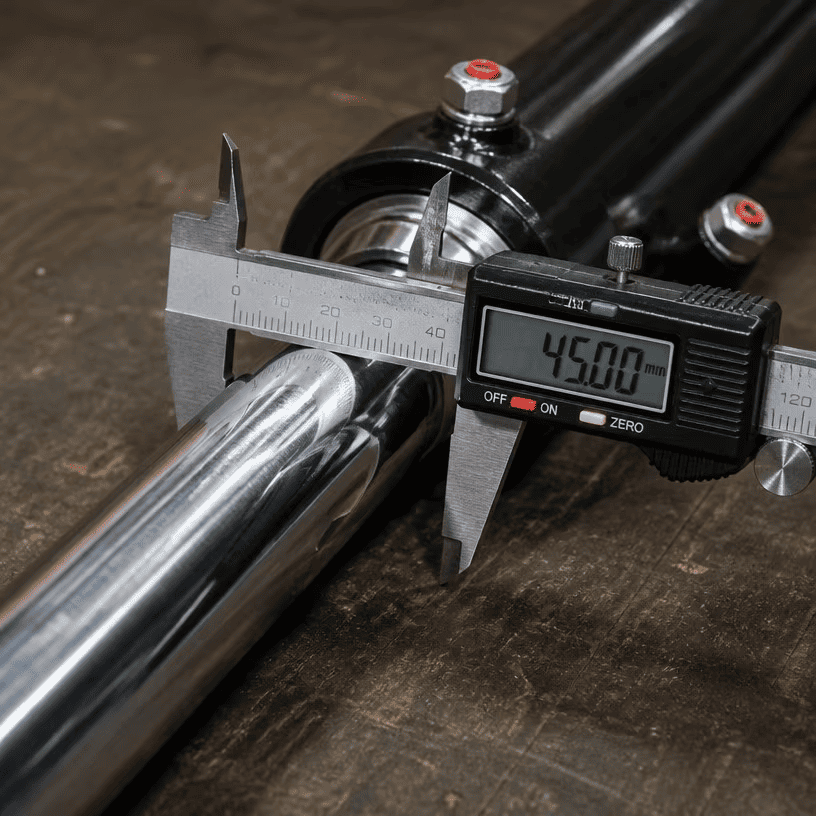

Штанганың диаметрі екі себеп бойынша маңызды: беріктік пен тығыздағыштың орналасуы.
Өлшеу әдісі:Суппортты шыбықты ол таза жерде — киюге болатын ұшында емес, безге жақын жерде. Алдымен оны тазалаңыз. Шаң басқан таяқша өзінен үлкенірек.
Тозуын тексеріңіз. Егер штанга қатты соққыны, шұңқырды немесе мөр мінген жерде тозған қадамды көрсетсе, бұл туралы сұрауда айтыңыз. Тозған штанга машинада тура келмеу мәселесі болуы мүмкін дегенді білдіреді - себебі жойылмаса, жаңа цилиндр бірдей тозады.

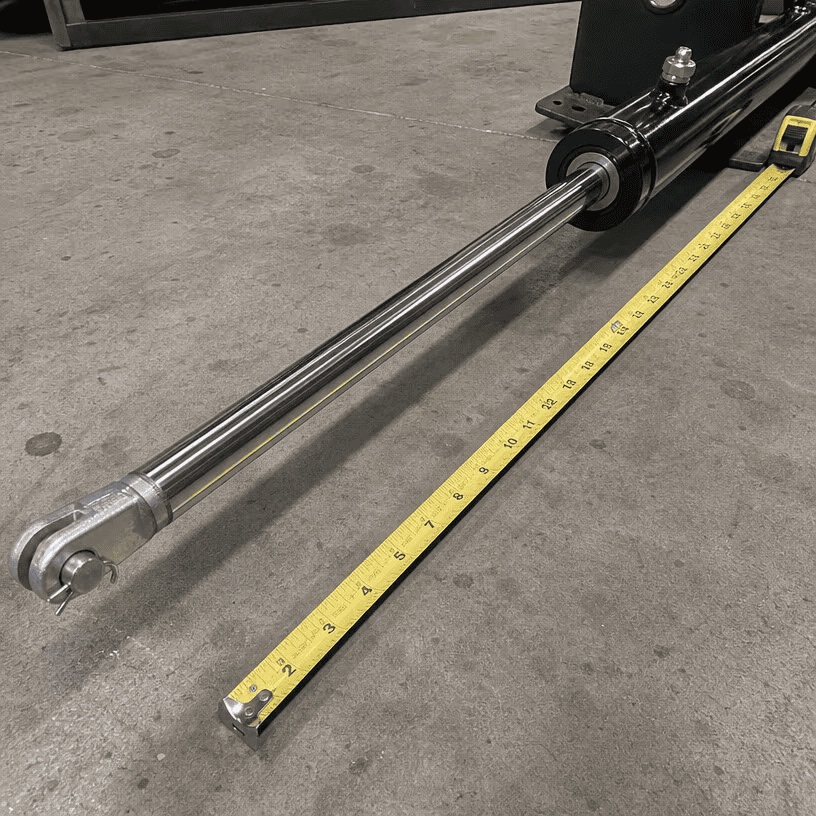

Инсульт - бұл стерженнің толық тартылуынан толық созылғанға дейінгі арақашықтық. Өлшеу қателерінің көбі осы жерде болады.
Дұрыс емес жол:Цилиндр машинадан өшіп тұрғанда, ашық штангадан болжау.
1. Цилиндрді толығымен тартылған күйінде өлшеңіз — басынан аяғына дейін, түйреуіш ортасынан түйреуішке дейін. Мұны Р деп атаңыз.
2. Цилиндрді толығымен ұзартылған күйде өлшеңіз — басынан аяғына дейін, түйреуіш ортасынан түйреуішке дейін. Мұны Е деп атаңыз.
3. Соққы = E − R (стандартты цилиндр үшін штанганың жүрісі ұзартылған және тартылған арасындағы жалпы ұзындықтың айырмашылығына тең).
Мысал: тартылған 24 дюйм, ұзартылған 60 дюйм → штрих 36 дюйм.
Цилиндр машинада болса, штрихты орнында өлшеуге болады: өзекшеге белгі қойыңыз, толығымен созыңыз, ашық шыбықты өлшеңіз - бұл ашық ұзындық инсульт болып табылады.
Ешқашан бірліктерді араластырмаңыз. Барлығын дюйммен немесе миллиметрмен өлшеңіз. 36 дюймдік инсульт пен 900 мм инсультпен белгіленген цилиндр бірдей цилиндр емес.

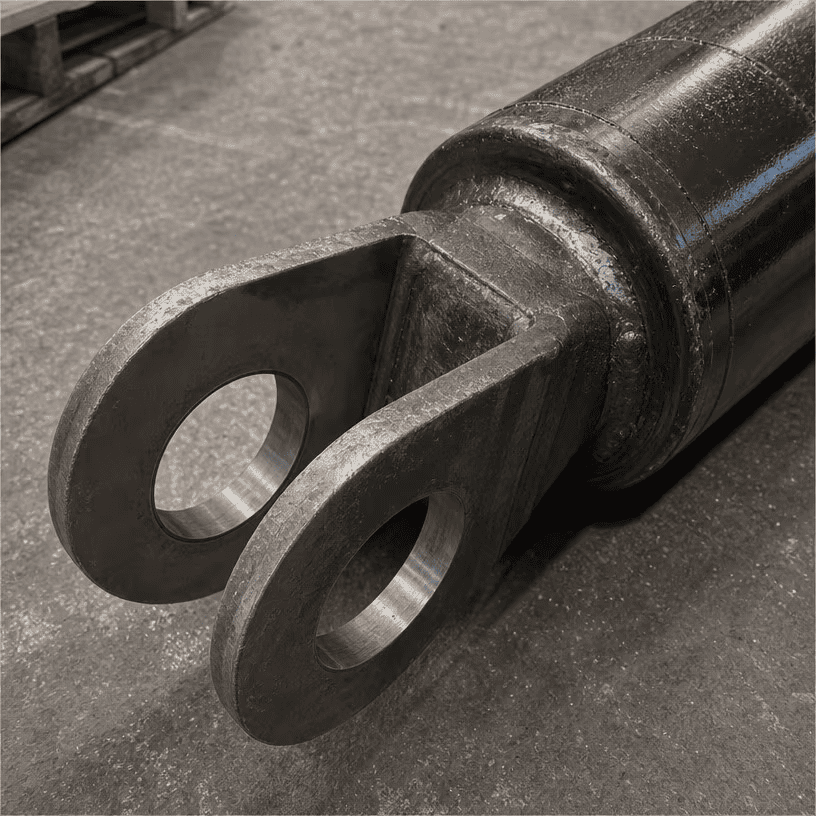

Монтаждау - бұл цилиндрдің машинаға қалай бекітілетіні. Бұл қате тапсырыстардың екінші ең көп тараған көзі.
Түйгіш көз (кескіш): түйреуіш тесігінің диаметрі мен құлақтар арасындағы енін өлшеңіз. Сондай-ақ түйреуіш тесігінің ортасынан бөшкенің/шыбықтың соңына дейінгі қашықтықты ескеріңіз - зауыттар осы өлшемдерден құрастырады.
Айқас түтік: түтіктің сыртқы диаметрін және түтік ұштары арасындағы қашықтықты өлшеңіз.
Фланец немесе трюк: болт тесігі үлгісін, болт өлшемін және фланец қалыңдығын ескеріңіз. Труниондар үшін түйреуіш диаметрі және бөшкесі бойындағы трюктің орналасуы.
Ең бастысы: түйреуіш орталықтары. Жалпы ұзындықтарды (кері тартылған және ұзартылған) бергенде, оларды түйреуіш ортасынан түйреуіш ортасына қойыңыз — бұл құрылғы шын мәнінде көретін өлшем. Көздің сыртын өлшеу түйреуіш көзінің қалыңдығын екі есе арттырады және ауыстыру тым ұзақ болады.

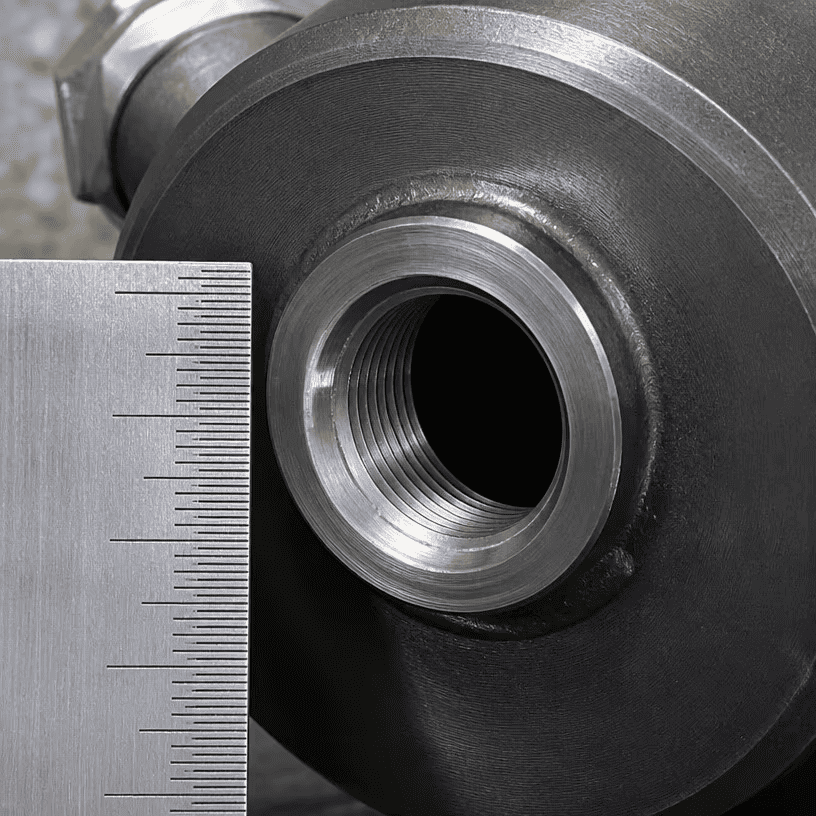

Порттар шлангтардың қосылатын жері. Жіпті қате алыңыз және ештеңе сәйкес келмейді.
Төрт жалпы стандарт: SAE (UNF жіптері), NPT (конусты құбыр), BSP (британдық параллель) және метрикалық.
Өлшеу жолы: Порттың диаметрін калибрмен өлшеңіз, содан кейін бір дюйм (дюйм үшін) немесе 10 мм (метрика үшін) астам жіптерді санаңыз. Салыстыру
| Жіп | Цилиндрлердегі типтік өлшем | Ескертпелер |
|---|---|---|
| SAE сақинасы (JIC стилі) | №6, №8, №10 | Тікелей, O-сақина бетті тығыздайды |
| NPT | 1/4", 3/8", 1/2" | Конусты, жіптердегі тығыздағыштар |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Параллель немесе конустық британдық стандарт |
| Метрика | M18×1,5, M22×1,5 | Тікелей метрикалық ағындар |
Сенімсіз бе? Фотопортты жанындағы сызғышпен рапқа түсіріп, фотосуретті жіберіңіз. Біз суреттегі жіпті анықтаймыз - болжаудан гөрі жылдамырақ және қауіпсіз.
1. Инсультті қате өлшеу — тартылған және ұзартылған ұзындықтарды өлшеудің орнына болжау.
2. Жалпы ұзындықты көздің сыртына дейін өлшеу — ортаңғы түйреуіш үшін әрқашан түйреуіш ортасын пайдаланыңыз.
3. Дюйм мен миллиметрді араластыру — екі бірлік жүйеде келтірілген бір цилиндр.
4. Тозған шыбықты өлшеу — шыбық тозған жері жіңішке; оны тазалап, без ұшын өлшеңіз.
5. Істіктердің диаметрлерін ұмыту — саңылау дұрыс, монтаждау тесіктері дұрыс емес, цилиндр түйреуіш болмайды.
6. Фотосуреттер жоқ — цилиндрдің фотосуреті, деректер тақтайшасы, монтаждау және порттар нөмірлерді жібермес бұрын сұрақтардың жартысына жауап береді.
Мұны толтырып, сұрауыңызбен бірге жіберіңіз:
| Өлшеу | Мән | Бірлік (д/мм) |
|---|---|---|
| Бор | ||
| Штанганың диаметрі | ||
| Инсульт | ||
| Тартылған ұзындық (ортасынан түйреуіш ортасына) | ||
| Ұзартылған ұзындық (ортасынан түйреуіш ортасына) | ||
| Монтаждау түрі (түйіршікті көз / ілмек / көлденең түтік / фланец / трюк) | ||
| Тесік диаметрі (егер түйреуіш көз болса) | ||
| Порт ағыны (SAE / NPT / BSP / метрикалық) | ||
| Порт өлшемі | ||
| Фотосуреттер қосылды ма? (цилиндр, деректер тақтасы, монтаждау, порттар) |
Жұмыс парағын жіберіңіз, сонымен қатар:
1. Цилиндр фотосуреттері — бүйірлік көрінісі, монтаждау ұштары, порттар, деректер тақтасы
2. Бөшкедегі кез келген штамптау немесе бөлшек нөмірі
3. Машинаның маркасы мен үлгісі, егер белгілі болса
Біз сіздің өлшемдеріңіз бойынша ауыстыруларды жасаймыз немесе бөлшек нөмірін біздің каталогпен салыстырамыз - қайсысы сізге дұрыс цилиндрді тезірек алады. Егер өлшемдеріңізде бірдеңе қосылмаса, біздің инженерлер болатты кесу алдында сұрайды. Біз болжамаймыз.
Jinan Huachen Industrial Co., Ltd. негізі 1998 ж. Цзинань, Шаньдун, Қытай. Үш зауыт. 300-ден астам қызметкер. 25+ инженерлер. 50-ден астам елге экспортталады. Біз гидравликалық цилиндрлер мен қуат блоктарын жасаймыз — телескопиялық, штангалы, дәнекерленген, қоқыс таситын көлік, самосвал және сіздің өлшемдеріңізге сәйкес жасалған тапсырыс бойынша ауыстырулар. ISO 9001:2015. Үйде тазарту, QPQ өңдеу және қысымды сынау.
Дэвид Сонг — Экспорт бөлімі
- WhatsApp / Телефон: +86 153 7619 8599
- Электрондық пошта: davidsong@mail.huachen.cc
- Веб-сайт: http://jnhcic.com/
- Мекенжай: А9 ғимараты, Иньфэн халықаралық биология қаласы, №1177 Чунлан жолы, жоғары технологиялық аймақ, Цзинань қаласы, Шаньдун провинциясы, Қытай
Жұмыс парағы мен фотосуреттеріңізді жіберіңіз. Біз жұмыс күндері 24 сағат ішінде жабдықты тексеру және баға ұсынысымен жауап береміз.
