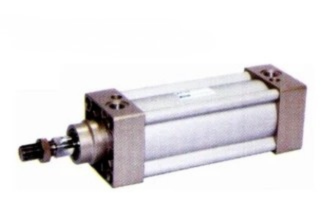

Бір әрекет ететін пневматикалық цилиндр тек бір бағытта итеру немесе жұмыс күшін тудырады. Ол поршеньді бастапқы орнына қайтару үшін кіріктірілген серіппені немесе ауырлық, салмақ немесе механикалық қозғалыс сияқты сыртқы күштерді пайдаланады.
Бұл цилиндрлерде поршеньді мақсатты орынға итеру үшін камераға сығылған ауаны беретін бір ғана ауа кірісі порты бар.
Бір әрекетті пневматикалық цилиндрлер бір жақты жұмыс тапсырмалары үшін жасалған, жалпы пайдалану қысқышты, бөліктерді орналастыруды, таңбалауды, қысқа соққыларды жылжытуды және жеңіл жинақтау жұмыстарын қамтиды.

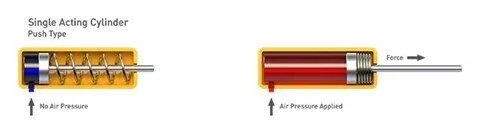

(1) Ауа қысымын қолдану поршеньді «итеру» күшін тудырады:

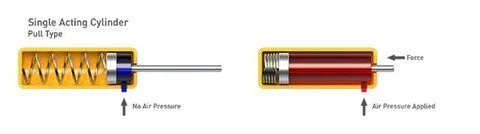

(2) Ауа қысымын қолдану поршеньді «тартатын» күш тудырады:
Қарапайым, қарапайым құрылыс
Шағын, кеңістікті үнемдейтін құрылыс
Басқару клапандары мен ауа құбырлары үшін төмен шығындар
Бір өлшемді қос әрекетті цилиндрге қарсы сығылған ауаның жартысын пайдаланады
Серіппенің қайтарылатын жағы қоршаған ауаға ашық, шаң мен қоқыстың ішке кіруіне мүмкіндік береді, бұл бұзылуды тудырады және цилиндрдің қызмет ету мерзімін қысқартады.
Көктемнің өнімділігі уақыт өте келе әлсірейді, бұл тұрақты емес инсульттің соңғы позицияларына әкеледі
Саңылау диаметрі мен жүріс ұзындығы ішкі серіппе өлшемімен және беріктігімен шектеледі
Серіппе поршеньдің алға қозғалысына қарсы тұратындықтан, итеру күші аздап төмендейді

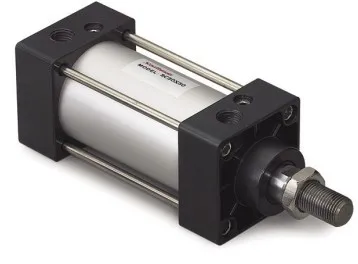

Екі әрекетті пневматикалық цилиндр екі бағытта күш тудырады, поршеньді сыртқа қарай итеріп, оны ішке қарай тартады.
Бұл дизайн екі жағында әуе порты бар және поршеньді алға және артқа жылжыту үшін екі порт арасында жоғары қысымды ауаны бұрады. Ол өнеркәсіптік қақпалар мен демпферлерді ашу және жабу сияқты екі жақты қозғалысты қажет ететін тапсырмалар үшін таптырмас.
Екі әрекетті цилиндрлер пневматикалық басқару жүйелерінде қолданылатын цилиндрлердің шамамен 95% -ын құрайтын ең кең таралған желілік жетектер болып табылады.
Олар бір әрекетті цилиндрлер қанағаттандыра алмайтын ауыр жүкті операциялар, ұзақ соққылар және жоғары күш талаптары үшін оңтайлы таңдау болып табылады. Екі әрекетті шағын үлгілер сонымен қатар ұзарту және тарту соққыларында нақты, бекітілген соңғы позицияларды қажет ететін жұмыстар үшін жұмыс істейді.

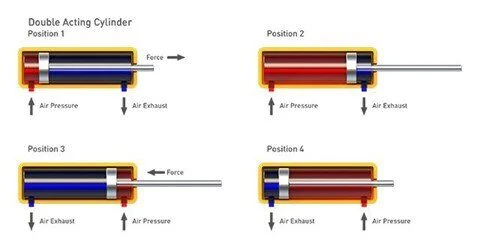

Міне, олар қалай жұмыс істейді:
- Барлық дерлік ISO стандартты пневматикалық цилиндрлер қос әрекетті дизайнды пайдаланады
- Бір әрекетті модельдерге қарағанда саңылау өлшемдері мен жүріс ұзындығының кең ауқымы
- Негізгі қос әрекетті кадрға арналған көптеген реттелетін модификациялар
- Поршеньді ортаңғы жүріс позицияларында тұрақты ұстау үшін кірістірілген құлып жоқ
- Ауа сығымдалады, сондықтан азықтандыру қолданбалары біркелкі, бірқалыпты қозғалыс үшін гидравликалық қосалқы цилиндрді қажет етеді.
- Ұзын жүріс қондырғыларына иілуді тоқтату және жұмысын біркелкі ұстау үшін қосымша поршеньдік штанга тірегі қажет
