Қалай білугидравликалық цилиндрлержұмыс жасаңыз, негізгі дизайнды зерттеңіз және жүйеңіз үшін дұрыс шешім табыңыз
Гидравликалық цилиндрлер «гидравликалық қошқарлар» деп те аталады, қысымды гидравликалық сұйықтықтан, әдетте гидравликалық майдан қуат алады. Олар цилиндр бөшкесінен тұрады, оның ішінде поршеньдік штангаға қосылған поршень алға және артқа жылжиды. Бөшке екі ұшында жабылған: бір ұшы цилиндр түбі (қақпақ ұшы деп те аталады), ал екіншісі цилиндр басы, поршень штангасы шығатын жерден. Поршеньде сырғымалы сақиналар мен тығыздағыштар бар және ол цилиндрдің ішкі бөлігін екі камераға бөледі - төменгі (қақпақ ұшы) камера және поршеньдік штанганың бүйірлік (шыбық ұшы) камерасы. Гидравликалық қысым сызықтық жұмыс пен қозғалысты жасау үшін поршеньге әсер етеді.
Цилиндр корпусына фланецтер, труниондар және/немесе саңылаулар бекітіледі. Поршеньдік штангада гидравликалық цилиндрді ол итеретін нысанға немесе машина құрамдас бөлігіне қосу үшін бекіту бөліктері де бар.
Гидравликалық цилиндр ауыр жүктерді көтеруді, түсіруді, жылжытуды немесе «құлыптауды» жеңілдететін гидравликалық жүйенің (кейде «бұлшықеттер» деп аталатын бөлігі) жетек немесе «мотор» болып табылады. Жүйенің «генераторы» бөлігі поршеньдік штанганы жоғары жылжыту үшін цилиндрдің төменгі жағына тұрақты немесе реттелетін май ағынын жіберетін гидравликалық сорғы болып табылады. Поршень басқа камерадағы гидравликалық майды қайтадан резервуарға итереді. Поршеньдік штанга камерасындағы май қысымы нөлге жуық деп алсақ, поршеньдік штангаға түсетін күш гидравликалық цилиндрдегі қысымның поршень ауданына көбейтіндісіне тең (F=PA).
Поршеньдік штанганың бүйірлік камерасына май құйылған кезде поршень төмен қарай жылжиды, ал поршень аймағынан гидравликалық май қысымсыз резервуарға қайта ағады. Поршеньдік штанга аймағының камерасындағы қысым (Тарту күші) (Поршень аймағы – Поршеньді өзек аймағы) бөлінеді.
Сондай-ақ «гидравликалық домкраттар» немесе «жетегіштер» ретінде белгілі, гидравликалық цилиндрлер сұйықтық қуатын механикалық энергияға айналдырады. Айналмалы қозғалысты тудыратын гидравликалық қозғалтқыштардан айырмашылығы, гидравликалық цилиндрлер сызықтық (трансляциялық) қозғалысты орындайды, сондықтан оларды «сызықтық қозғалтқыштар» деп те атайды.
Жоғары қысымда қолданылатын гидравликалық цилиндрлер үлкен күштер мен дәл қозғалысты тудырады. Сондықтан олар болат сияқты күшті материалдардан жасалған, олар тартылған үлкен күштерге төтеп бере алады.
Өнеркәсіпте гидроцилиндр құрылысының екі негізгі түрі қолданылады: штангалық және дәнекерленген корпус цилиндрлері. Цилиндрлердің басқа жалпы конструкцияларына телескоптық, плунжерлі, дифференциалды, қайта фазалық, бір әрекетті және екі әрекетті гидравликалық цилиндрлер жатады.
Гидравликалық цилиндрлердің көпшілігі қос әрекетті: екі бағытта да қозғалысты қамтамасыз ету үшін поршеньдің екі жағына қысымды майды жағуға болады. Бір әрекетті цилиндрлер кейде цилиндрді жабық күйіне қайтару үшін жүктің салмағы пайдаланылған кезде қолданылады.
Гидравликалық цилиндрлер екі түрлі нүкте арасында күшті тасымалдау кезінде дизайн мен құрылымда көбірек икемділік береді. Әртүрлі өлшемдегі цилиндрлер салмақты тарта алатын, итеретін және көтеретін жүйені жасауға мүмкіндік береді. Жүйе дизайнына иілулер мен бұрыштарды қосуға болады, бұл кеңістікте шектеулер болған жағдайда пайдалы.
Дегенмен, гидравликалық цилиндрлер тек сызықты итеру және тарту үшін ғана қолданылуы керек. Поршеньдік штангаға немесе цилиндрге иілу моменттері немесе бүйірлік жүктемелер берілмеуі керек. Осы себепті, цилиндрді сфералық шарикті мойынтірегі бар жалғыз ілмек арқылы қосу керек. Бұл цилиндрдің қозғалуына және өзі мен итеріп жатқан жүктің арасындағы кез келген сәйкессіздікті реттеуге мүмкіндік береді.
Гидравликалық цилиндрдің жалпы ұзындығы - бұл жүрістің қосындысы, поршеньдің қалыңдығы, түбі мен басының қалыңдығы және қосылыстардың ұзындығы. Көбінесе бұл ұзындық құрылғыға сәйкес келмейді. Мұндай жағдайларда поршеньдік штанга поршеньдік бөшке ретінде де пайдаланылады, ал екінші поршеньді штанга қосылады.
Олар телескопиялық гидравликалық цилиндрлер деп аталады. Кәдімгі өзек цилиндрі бір сатылы болса, телескопиялық цилиндрлер 2, 3, 4, 5, тіпті 6 сатысы бар көп сатылы қондырғылар болып табылады. Жалпы алғанда, телескопиялық гидравликалық цилиндрлер әдеттегі цилиндрлерге қарағанда әлдеқайда қымбат. Телескопиялық цилиндрлердің көпшілігі бір әрекетті (тек итеру). Екі әрекетті телескоптық цилиндрлер арнайы жобаланған және дайындалған болуы керек. Қосымша техникалық ақпаратты төмендегі «ЦИЛИНДРЛЕР ҚАЛАЙ ЖҰМЫС ЕТЕДІ» бөлімінде таба аласыз.

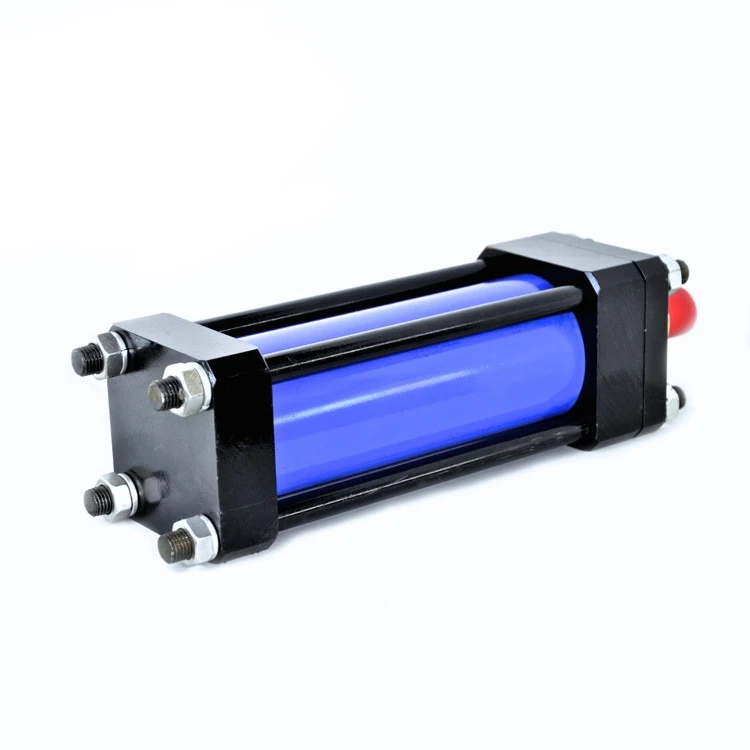

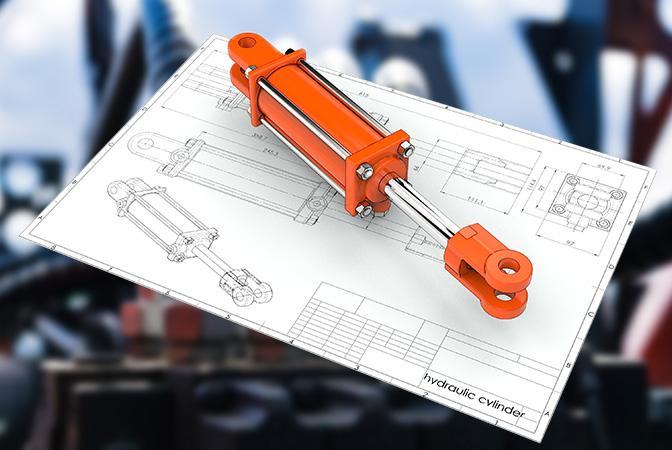

Галстук стиліндегі гидравликалық цилиндрлер цилиндр бөшкесінің екі шеткі қақпағын ұстау үшін жоғары берік бұрандалы болат өзектерді пайдаланады. Бұл құрылыс әдісі өнеркәсіптік зауыттық қолданбаларда жиі кездеседі. Кішкентай саңылау цилиндрлерінде әдетте 4 байланыстыру шыбықтары болады, ал үлкен саңылау цилиндрлері шығарылатын үлкен күштердің астында соңғы қақпақтарды орнында ұстау үшін 16 немесе 20 байлау шыбықтары қажет болуы мүмкін.
Ұлттық сұйық қуат қауымдастығы (NFPA) гидравликалық штанга цилиндрлерінің өлшемдерін стандарттаған. Бұл әртүрлі өндірушілердің цилиндрлерін бір бекітпелерде ауыстыруға болатынын білдіреді. Галстук стиліндегі цилиндрлерді қызмет көрсету және жөндеу үшін толығымен бөлшектеуге болады.
Біз сізге стандартты және тапсырыс бойынша жасалған гидравликалық цилиндрлерді, соның ішінде штангалы гидравликалық цилиндрлерді нақты қолданбаларыңызға, талаптарға және жұмыс параметрлеріне сәйкес бере аламыз. Біздің арнайы цилиндрлерді жобалау формасын толтырсаңыз болғаны, біздің гидротехникалық инженерлеріміздің бірі сізге жылдам хабарласады.

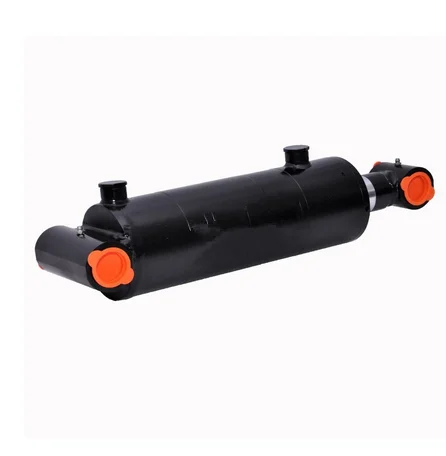

Дәнекерленген корпустың гидравликалық цилиндрлерінде байлау шыбықтары жоқ. Бөшке соңғы қақпақтарға тікелей дәнекерленген; порттар бөшкеге дәнекерленген; ал алдыңғы шыбықтың безі әдетте цилиндр бөшкесіне бұрандалы немесе болттармен бекітіледі. Бұл қызмет көрсету үшін поршеньдік штанга жинағы мен штанга тығыздағыштарын алып тастауға мүмкіндік береді.
Дәнекерленген корпус цилиндрлерінің галстук стиліндегі цилиндрлерге қарағанда бірнеше артықшылығы бар: олардың корпусы тар және көбінесе қысқа жалпы ұзындығы бар, бұл оларды машинаның тар кеңістігінде жақсырақ орналастыруға мүмкіндік береді. Дәнекерленген цилиндрлер жоғары қысымда және ұзақ соққыларда байлау штангасының созылуына байланысты істен шықпайды. Дәнекерленген дизайн да теңшеуді жеңілдетеді. Арнайы порттар, реттелетін бекітпелер және клапан коллекторлары сияқты арнайы мүмкіндіктерді цилиндр корпусына оңай қосуға болады. Дәнекерленген цилиндрлердің тегіс сыртқы корпусы да көп сатылы телескопиялық цилиндрлерді жобалауға мүмкіндік береді.
Дәнекерленген корпустың гидравликалық цилиндрлері жылжымалы гидравликалық жабдықтар нарығында кеңінен қолданылады, мысалы, құрылыс жабдықтары (экскаваторлар мен бульдозерлерді қоса алғанда) және материалдарды өңдеу жабдықтары (айрықты көтергіштер мен жүк көтергіш қақпалар). Олар сондай-ақ ауыр өнеркәсіпте, мысалы, крандарда, мұнай бұрғылау қондырғыларында және жер үстіндегі тау-кен жұмыстарында үлкен жол талғамайтын көліктерде қолданылады.
