Гидравликалық цилиндрлердің классификациясы

Жіктелуігидравликалық цилиндрлер
Гидравликалық цилиндр – гидравликалық энергияны механикалық энергияға түрлендіретін және сызықты кері қозғалысты орындайтын гидравликалық жетек. Оның қарапайым құрылымы және сенімді жұмысы бар. Ол кері қозғалысқа қол жеткізу үшін пайдаланылған кезде, баяулату құрылғысын жоюға болады, ал беріліс аралығы болмайды және қозғалыс тұрақты болады. Сондықтан ол әртүрлі механикалық гидравликалық жүйелерде кеңінен қолданылады. Гидравликалық цилиндрдің шығыс күші поршеньдің тиімді ауданына және оның екі жағы арасындағы қысым айырмашылығына пропорционал; гидравликалық цилиндр негізінен цилиндр бөшкесі мен цилиндр басы, поршень және поршень өзегі, тығыздағыш құрылғы, буфер құрылғысы және сорғыш құрылғыдан тұрады. Буферлік құрылғы мен сору құрылғысы нақты қолданбаға байланысты, ал басқа құрылғылар өте қажет.
Жіктелуігидравликалық цилиндрлер:

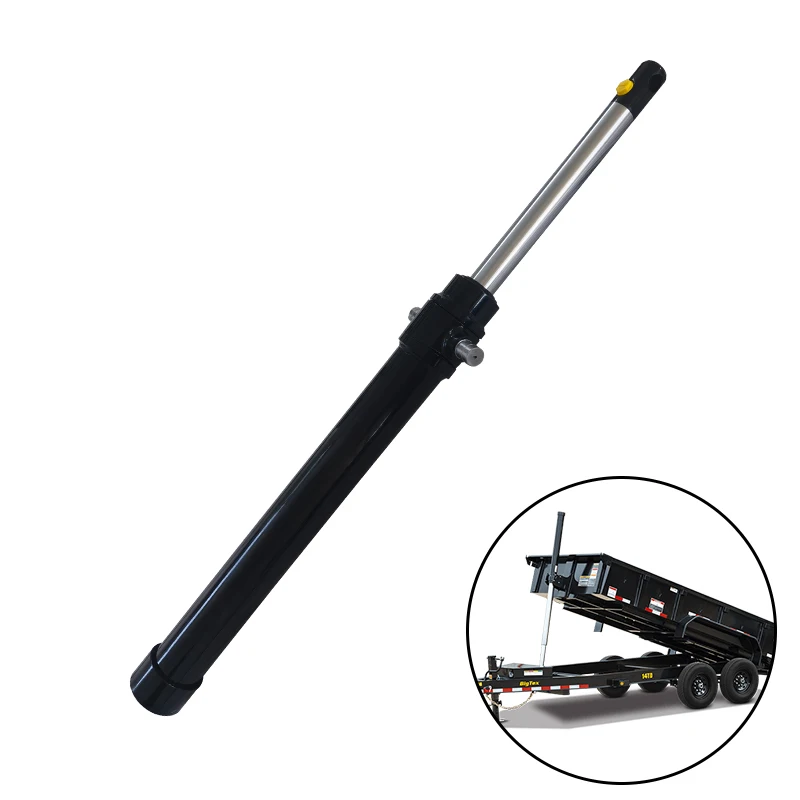

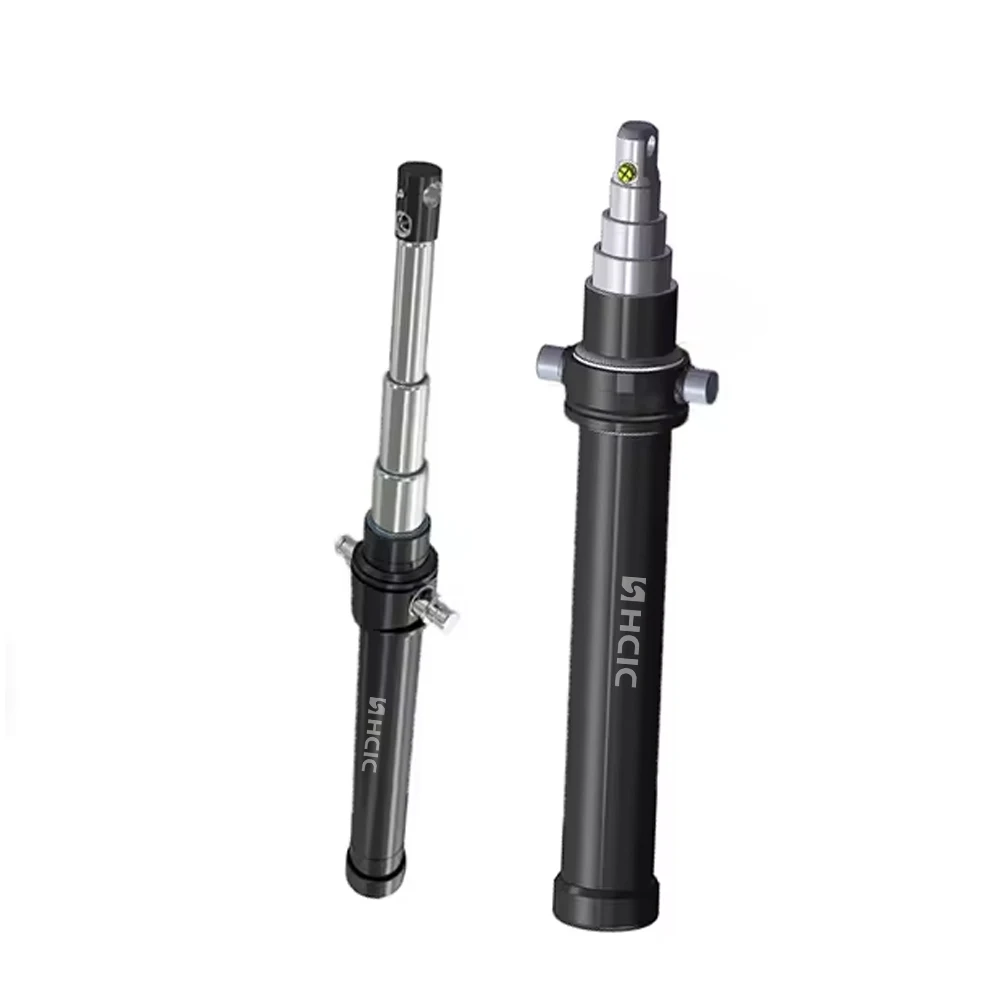

Гидравликалық цилиндрлердің әртүрлі құрылымдық формалары бар және көптеген жіктеу әдістері бар: қозғалыс режимі бойынша оны сызықты ілгерілемелі қозғалыс және айналмалы бұрылыс түріне бөлуге болады; гидравликалық қысымның әрекеті бойынша оны бір әрекетті және қос әрекетті деп бөлуге болады; құрылымы бойынша пішінді поршеньдік типке, плунжерлі типке, көп сатылы телескопиялық төлке түріне, тірек пен тістік типке және т.б. бөлуге болады; орнату пішіні бойынша байлау шыбықтар, сырғалар, табандар, топса біліктері және т.б.
1. Поршеньдік түрі
Бір поршеньді штангалы гидравликалық цилиндрдің тек бір ұшында поршеньдік штанга болады. Екі шетіндегі кіріс және шығыс порттары А және В екі жақты қозғалысқа қол жеткізу үшін қысымды майды немесе кері майды өткізе алады, сондықтан оны екі әрекетті цилиндр деп атайды.
Поршень тек бір бағытта қозғала алады, ал оның қарама-қарсы бағытта қозғалысын сыртқы күшпен аяқтау қажет. Бірақ оның жүрісі әдетте поршеньдікінен үлкенірекгидравликалық цилиндрлер.
Поршеньді гидравликалық цилиндрлерді бір штангалы және қос өзек түріне бөлуге болады. Оны бекіту әдісі цилиндр корпусымен және поршеньдік штангамен бекітіледі. Гидравликалық қысымның әрекеті бойынша бір әрекетті және қос әрекетті түрлері бар. Бір әрекетті гидравликалық цилиндрде қысымды май тек гидравликалық цилиндрдің бір қуысына беріледі, ал цилиндр гидравликалық қысыммен бір бағытта қозғала алады, ал қарама-қарсы бағыттағы қозғалыс сыртқы күшпен жүзеге асырылады (мысалы, серіппе). күш, өлі салмақ немесе сыртқы жүктеме және т.б.); Гидравликалық цилиндрдегі поршеньдің екі бағытта қозғалысы екі камерадағы ауыспалы май арқылы гидравликалық қысымның әрекетімен аяқталады.
2. Плунжер түрі
(1) Плунжердің гидравликалық цилиндрі бір әрекетті гидравликалық цилиндр болып табылады, ол гидравликалық қысыммен бір бағытта ғана қозғала алады, ал плунжердің кері соққысы басқа сыртқы күштерге немесе плунжердің салмағына байланысты;
(2) Плунжер тек цилиндр төсемімен жанаспастан ғана тіреледі, сондықтан цилиндр төсемесін өңдеу өте оңай, сондықтан ол ұзақ инсультке жарамдыгидравликалық цилиндрлер;
(3) Плунжер жұмыс кезінде әрқашан қысылады, сондықтан оның жеткілікті қаттылығы болуы керек;
(4) Поршеньдің салмағы жиі үлкен болады, көлденең орналастырған кезде оның өз салмағына байланысты оңай салбырап, тығыздағыш пен бағыттағыштың бір жақты тозуына әкеледі, сондықтан оны тік пайдалану тиімдірек.
3. Әткеншек түрі
Айналмалы гидравликалық цилиндр - айналу моментін шығаратын және кері қозғалысты жүзеге асыратын атқарушы элемент. Жалғыз қалақша, қос қалақша және спиральды бұрылыс сияқты бірнеше пішіндер бар. Пышақ түрі: Статор блогы цилиндрге бекітілген, ал қалақ пен ротор бір-біріне қосылған. Майдың кіріс бағытына сәйкес қалақ роторды алға-артқа айналдырады. Спиральды бұрылыс түрі бір спиральды тербеліс және қос спираль болып бөлінеді. Қазір қос спираль жиі қолданылады. Екі спиральді қосалқы құлаудағы поршеньдің сызықтық қозғалысыгидравликалық цилиндрлерсызықтық қозғалыс пен айналмалы қозғалыстың құрама қозғалысына айналады, осылайша тербеліс қозғалысына қол жеткізеді.
