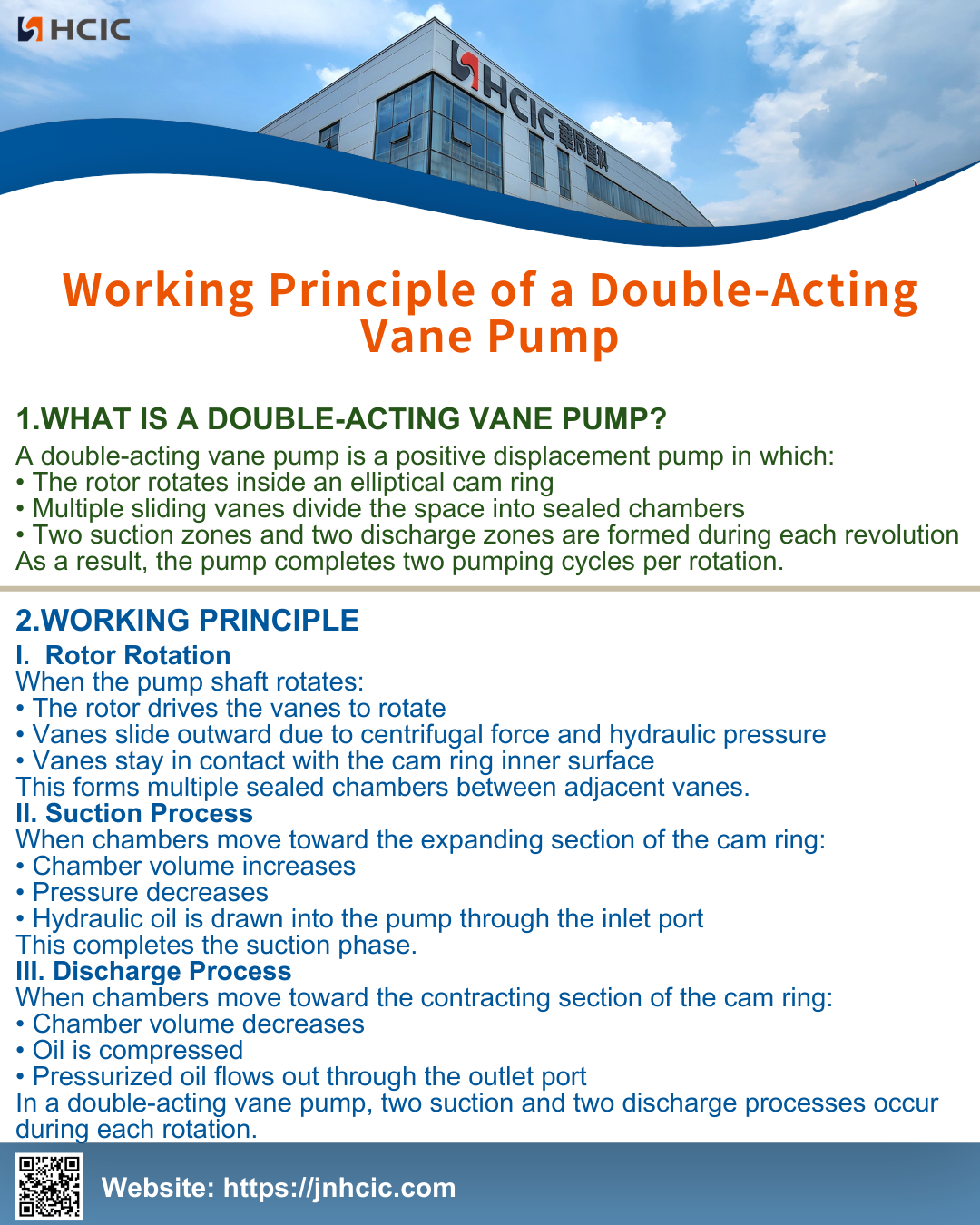

Екі әрекетті қалақшалы сорғының жұмыс принципі

Екі әрекетті қалақшалы сорғы дегеніміз не?

Екі әрекетті қалақшалы сорғы оң ығысулы сорғы болып табылады, онда:

• Ротор эллипстік жұдырықша сақинасының ішінде айналады

• Бірнеше жылжымалы қалақшалар кеңістікті герметикалық камераларға бөледі

• Әрбір айналым кезінде екі сору аймағы және екі шығару аймағы қалыптасады

Нәтижесінде сорғы бір айналымда екі айдау циклін аяқтайды.

Жұмыс принципі

1.  Ротордың айналуы

Сорғы білігі айналғанда:

• Ротор қалақтарды айналу үшін басқарады

• Қалақшалар орталықтан тепкіш күш пен гидравликалық қысымның әсерінен сыртқа қарай сырғиды

• Қалақшалар жұдырықша сақинасының ішкі бетімен байланыста болады

Бұл көрші қалақтардың арасында бірнеше тығыздалған камераларды құрайды.

2. Сору процесі

Камералар жұдырықша сақинасының кеңейетін бөлігіне қарай жылжыған кезде:

• Камера көлемі артады

• Қысым төмендейді

• Гидравликалық май сорғыға кіріс порты арқылы тартылады

Бұл сору кезеңін аяқтайды.

3. Ағызу процесі

Камералар жұдырықша сақинасының тартылу бөлігіне қарай жылжыған кезде:

• Камера көлемі азаяды

• Май қысылған

• Қысымдағы май шығыс порты арқылы ағып кетеді

Екі әрекетті қалақшалы сорғыда әрбір айналу кезінде екі сору және екі шығару процесі жүреді.
