Модель 520 электр көтергішінің каталог өлшемдерін қарап шығыңыз және раманың кеңістігін, монтаждау геометриясын және автотрейлер жобасына дейін қызмет көрсету орнын тексеріңіз.

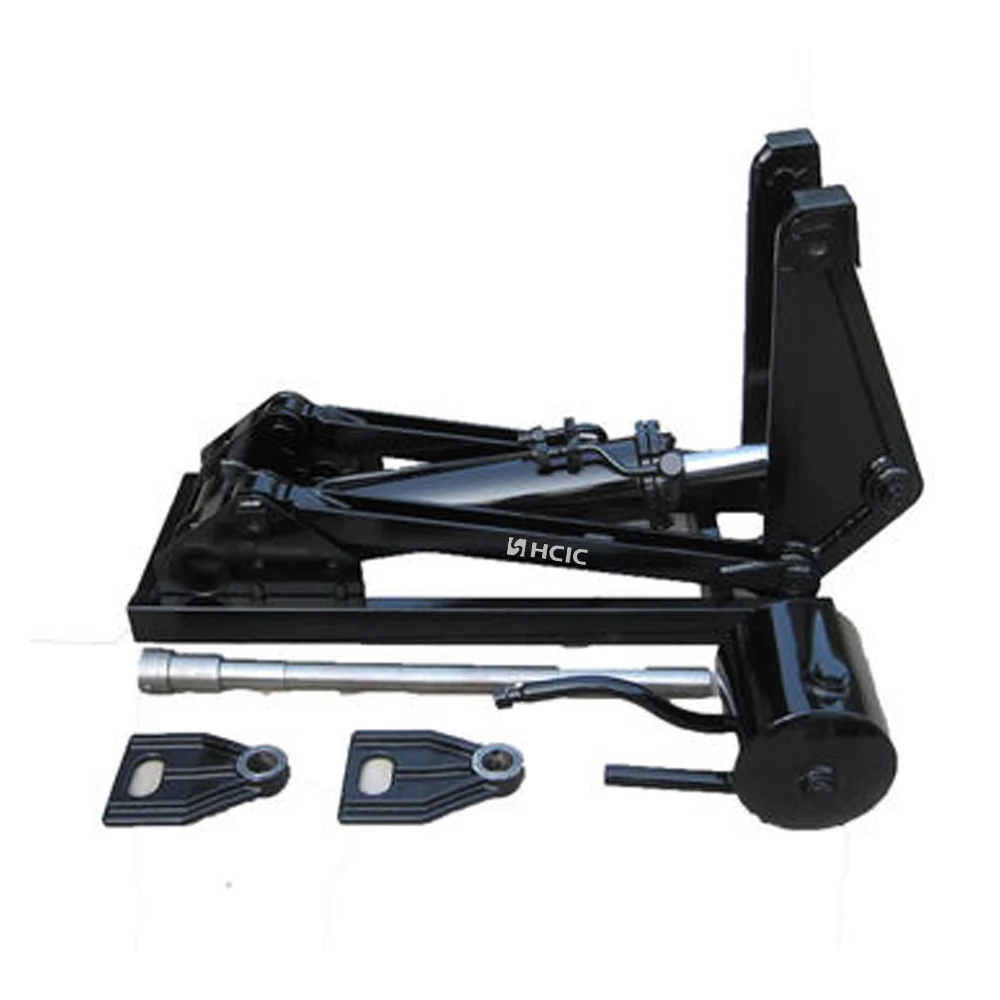

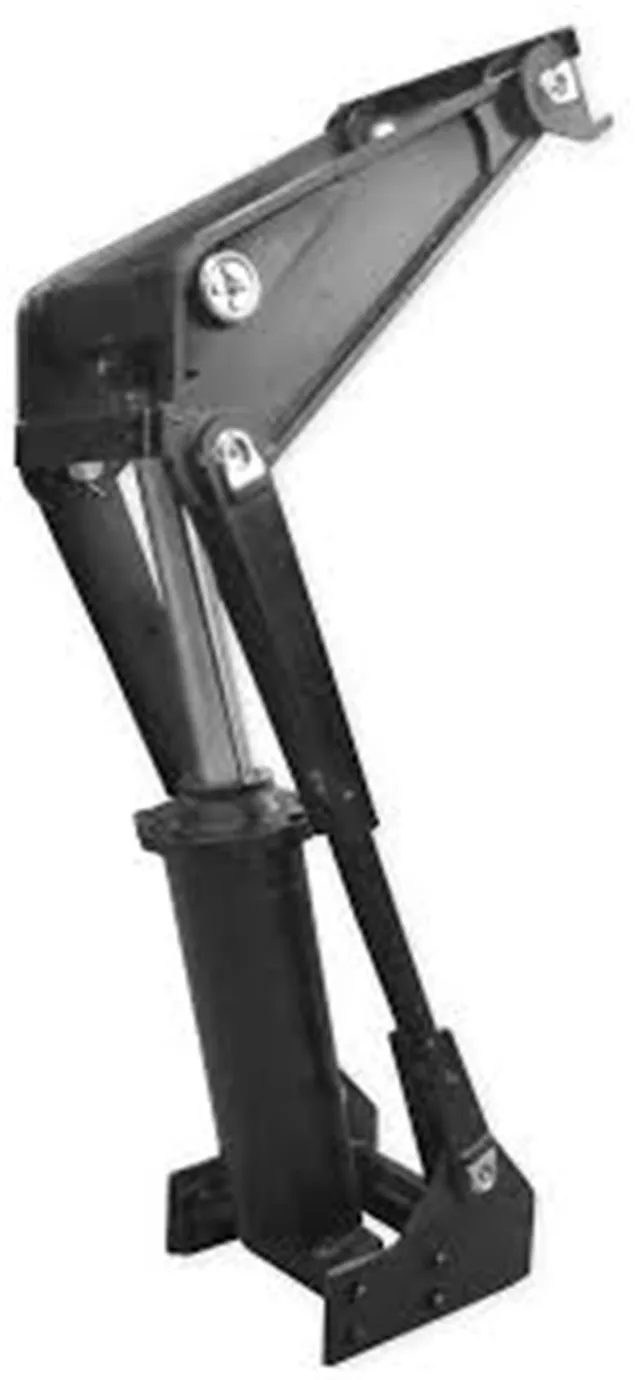

Модель 520 электр көтергіші жеткізілетін Американдық қуат көтергіштерінің каталогында тізімделген ықшам көтергіш құрамдас болып табылады. Тіркеме құрастырушысы немесе оны ауыстыратын сатып алушы үшін бірінші сұрақ көтергіштің көтере алатындығы ғана емес. Бұл көтергіштің қолда бар жақтау кеңістігіне, айналмалы орналасуына және қозғалыс жолына сәйкес келетіні.
Модель 520 беті А-дан G-ге дейінгі жеті өлшемді сілтемелерді қамтамасыз етеді. Бұл өлшемдер тіркеме құрылымы, гидравликалық схема және монтаждау мәліметтері аяқталмай тұрып орнату конвертін тексеру үшін инженерлік бастапқы нүкте береді.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | 520 |
| Өнім санаты | Күшті көтергіш |
| А өлшемі | 24.00 дюйм |
| B өлшемі | 28,25 дюйм |
| Өлшем C | 19,25 дюйм |
| Өлшем D | 5.00 дюйм |
| Өлшем Е | 47,63 дюйм |
| F өлшемі | 16,25 дюйм |
| Өлшем G | 11,75 дюйм |
Бұл мәндер үлгі 520 каталог бетінен транскрипцияланады. Түпнұсқа сызба мен тапсырыс берушінің нақты тіркеме өлшемдері өндірісті мақұлдамас бұрын тексерілуі керек.

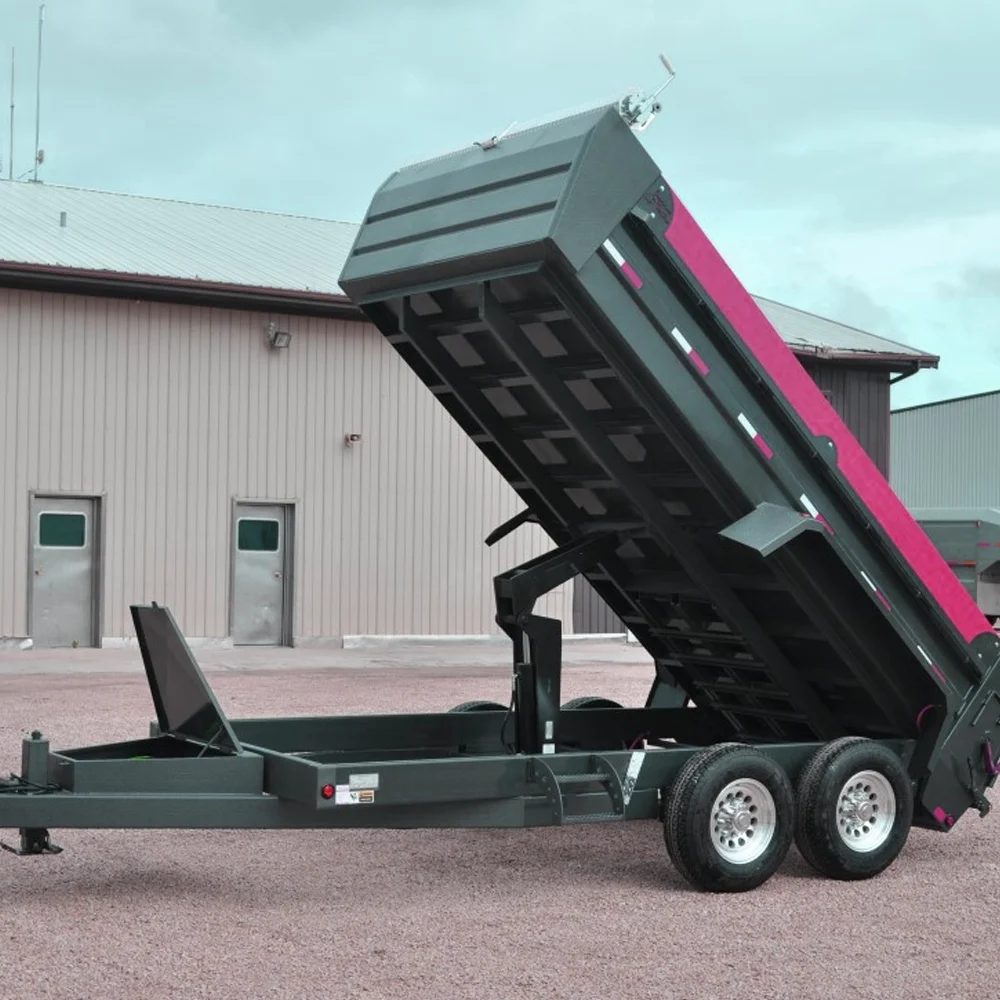

Тіркеме жүк көтергіш жүйесі өзгермелі бұрышпен қозғалады. Корпус жабық кездегі бос орын міндетті түрде көтеру кезіндегі бос орын емес. Көтергіш раманың ішінде отыруы, тірек құрылымына дұрыс қосылуы және цикл бойы қозғалатын денеден таза болуы керек.
Осы себепті, 520 үлгісіндегі қуатты көтергіш оқшауланған құрамдас ретінде емес, толық көтеру құрылымының бөлігі ретінде қарастырылуы керек. Тіркеме корпусы, артқы топса, алдыңғы бекіту құрылымы және гидравликалық қосылымдардың барлығы түпкілікті орнатуға әсер етеді.
A, B және C өлшемдері көтергішті тіркеме жақтауы мен үйінді корпусы арасындағы бос кеңістікпен салыстыру кезінде пайдалы. Алдымен тіркемені жабық күйінде өлшеңіз, содан кейін дене аударыла бастаған кезде қозғалыс жолын тексеріңіз.
Статикалық өлшемнің өзі көлденең элементтерге, кронштейндерге, шлангтарға немесе корпустың астына кедергілерді өткізіп жіберуі мүмкін. Ең қауіпсіз шолу өлшемді сызбаны немесе негізгі қашықтықтары белгіленген фотосуреттерді пайдаланады.
D, F және G анықтамалары сатып алушыға көтергішті жоспарланған тірек тақталарымен, түйреуіш орындарымен және жақтауды нығайтумен салыстыруға көмектеседі. Бұл мәндерді бастапқы сызба мен жоба өлшемдерінсіз толық монтаждау дизайнын шығару үшін пайдаланбау керек.
Монтаждау құрылымы көтеру реакциясын тіркеме жақтауына беруі керек. Кронштейннің қалыңдығы, түйреуіштерді туралау және дәнекерлеу дизайны, сондықтан бөлек инженерлік тексеруді қажет етеді.
Каталог E өлшемін 520 үлгісі үшін 47,63 дюйм ретінде тізімдейді. Бұл өлшем тіркеменің орнату ұзындығы шектелген кезде немесе жүк көтергіш бұрыннан бар жақтау мүшелерінің айналасында орналасуы керек болғанда маңызды.
Бұл өлшемді корпустың жабық орналасуымен, топсаның орналасуымен және қызмет көрсетуге қолжетімділік кеңістігімен бірге тексеріңіз. Практикалық қол жетімділікті қалдырмайтын өлшемнің айналасында орнатуды жобалаудан гөрі, тексеру және гидравликалық қосу жұмыстары үшін орын қалдырыңыз.
Модель 520 электр көтергіші сатып алушыға анықталған каталог анықтамасын және жабдықты қарау үшін өлшемдік негізді қажет ететін автотіркемелерді көтеру жүйесін талқылау үшін қолайлы. Ол толық механикалық және гидравликалық қондырғыны растау шартымен OEM тіркемелерін құрастыру, ауыстыру жобалары және жүйені қайта құру үшін қарастырылуы мүмкін.
Берілген үлгі 520 каталог бетінде өлшемдік сілтемелер тізімі берілген, бірақ тексерілген сыйымдылықты, жұмыс қысымының мәнін, қызмет көрсету мерзімін немесе осы үлгіге арналған сертификатты қамтамасыз етпейді. Бұл мәліметтер үлгі нөмірінен болжаудың орнына нақты жоба үшін расталуы керек.
Пайдалы үлгі 520 қуатты көтергіш сұрауы мыналарды қамтуы керек:
- Тіркеме түрі және үйінді корпусының өлшемдері
- Жақтау мен корпус арасындағы бос орын
- Артқы топсаның орны және алдыңғы бекіту нүктелері
- түйреуіш орталықтары мен жақша өлшемдері
- Үйінді корпусының жабық және жұмыс позициялары

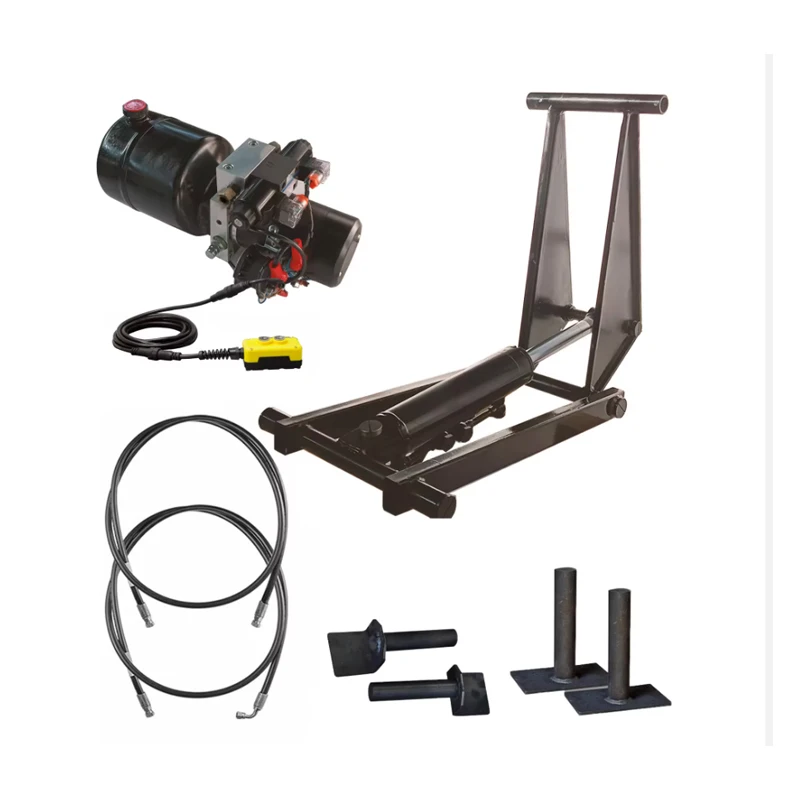

- Бар сорғы, клапандар, шлангтар және басқару элементтері, егер бұл ауыстыру болса
- Фотосуреттер немесе ағымдағы қондырғының өлшемді сызбасы
- Қажетті көтеру реті және жұмыс ортасы
Бұл ақпарат жеткізушіге жасырын құрылымдық бөлшектерді болжамай, жабдықты талқылауға мүмкіндік береді.
Модель 520 қуатты көтергішті тек үлгі нөмірі сәйкес емес, жабдықты тексеру арқылы таңдау керек. Оның каталог өлшемдері, атап айтқанда 47,63 дюймдік E өлшемі, 24,00 дюймдік A өлшемі және 11,75 дюймдік G өлшемі — қоқыс тіркемесін орнатуды тексеру үшін пайдалы бастапқы нүктені қамтамасыз етеді.
Нақты баға белгілеу үшін тіркеме сызбасын, орнату өлшемдерін және бар гидравликалық ақпаратты HCIC-ке жіберіңіз. Соңғы шешім көтерудің толық құрылымына және соңғы техникалық сызбаға негізделуі керек.
HCIC автокөлік пен өнеркәсіптік қолдану үшін гидравликалық цилиндрлер мен қуат блоктарын әзірлейді және шығарады. Үлгі 520 жобасы үшін HCIC қолжетімді орнату ақпаратын қарап шығып, OEM немесе ауыстыру бағасына қажетті техникалық мәліметтерді анықтай алады.
