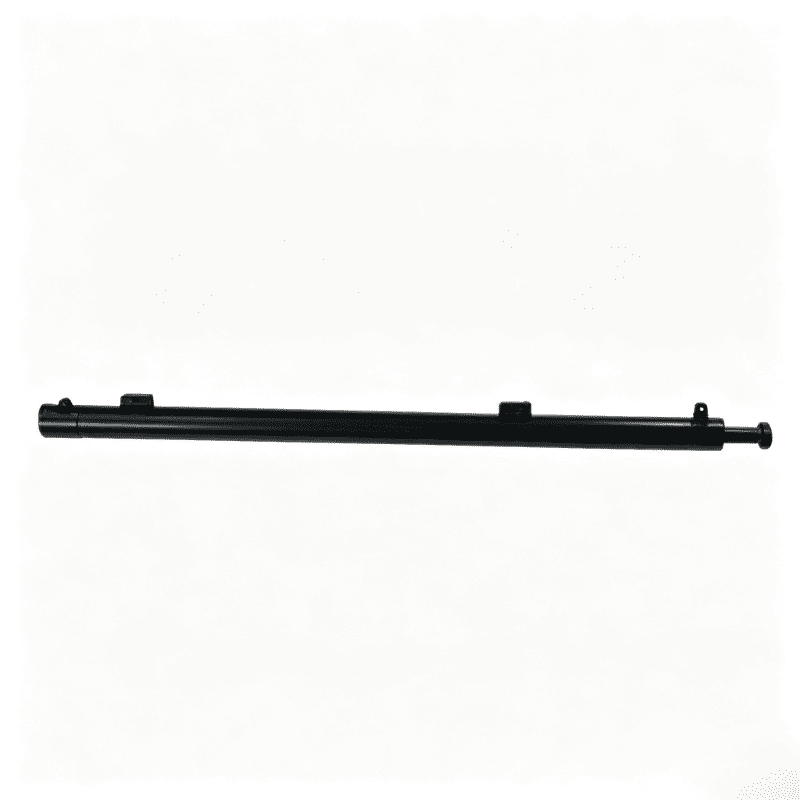

HR4752 брезент жүйесінің гидравликалық цилиндрінде 2 дюймдік саңылау, 1,25 дюймдік өзек және 36 дюймдік инсульт жүк көлігі мен тіркеме қақпақ жүйелерінде порталды көтеру қолданбаларына арналған.
Bore:
2 дюймRod diameter:
1,25 дюймStroke:

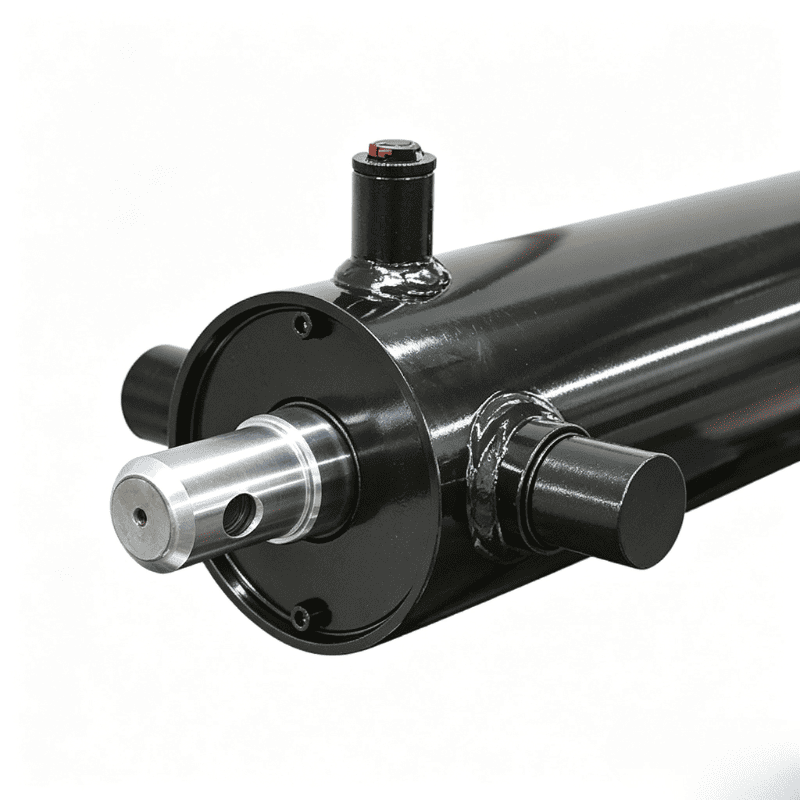

36 дюймБрезент жүйелеріне арналған HR4752 гидравликалық цилиндрі порталды көтеру қолданбаларына арналған каталогта тізімделген цилиндр болып табылады. HCIC-2026 каталогы 2 дюймдік саңылау, 1,25 дюймдік штанга және 36 дюймдік инсульт бар модельді анықтайды. Оның аталған қолданбасы гидравликалық брезент жүйесінде қолданылатын порталды көтеру цилиндрі болып табылады.
Брезенттік жүйе цилиндрі тек инсульт арқылы таңдалмайды. Ол портал, қолдың геометриясы, жабын материалы, бекіту нүктелері және гидравликалық басқару элементтерімен жұмыс істейді. Цилиндр қолжетімді кеңістікті орнату кезінде қажетті қозғалысты қамтамасыз етуі керек және ұзарту және тарту кезінде брезенттің жақтауына кедергі келтірмеу керек.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | HR4752 |
| Өнім санаты | Брезент жүйесі гидравликалық цилиндр |
| Бор | 2 дюйм |
| Штанганың диаметрі | 1,25 дюйм |
| Инсульт | 36 дюйм |
| Каталог қолданбасы | Портальды көтеру цилиндрі |
| Дереккөз | HCIC-2026 каталогы, б. 8 |
Кестеде каталогта көрінетін үлгіге тән мәндер бар. Каталог бетінде HR4752 үшін үлгіге тән жұмыс қысымының көрсеткіші, салмағы, жабық ұзындығы немесе ағын талабы қамтамасыз етілмейді, сондықтан бұл мәндер мұнда ойлап табылмайды.

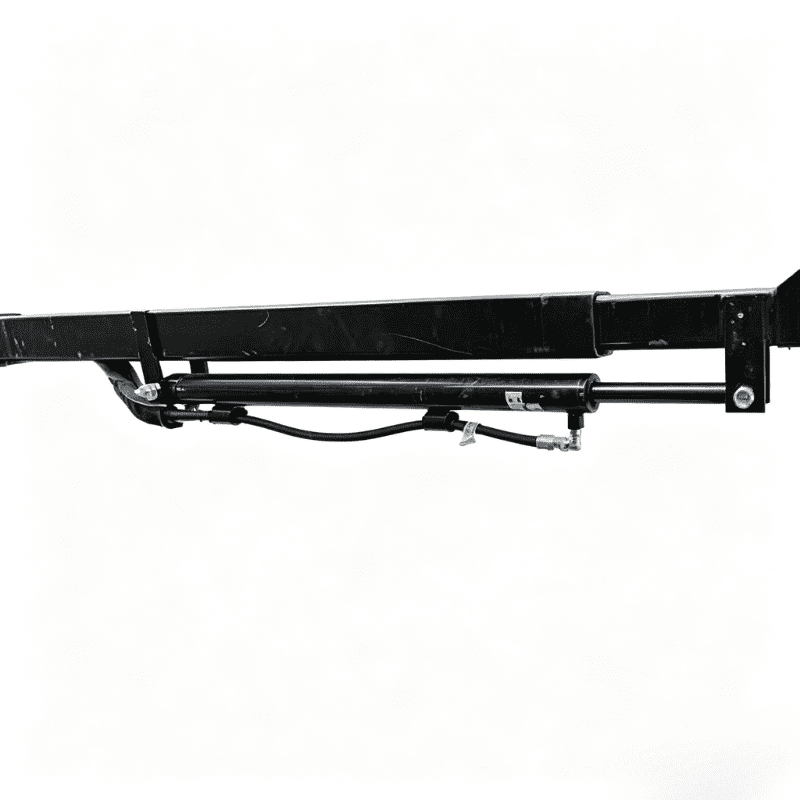

HR4752 тарп-жүйе механизмінде жетек ретінде пайдаланылады. Гидравликалық цилиндр қысым мен ағынды сызықтық қозғалысқа айналдырады. Содан кейін бұл қозғалыс машинаның орналасуына байланысты қақпақ жүйесін көтеру, орналастыру немесе жылжыту үшін портал немесе қол құрылымы арқылы тасымалданады.
36 дюймдік инсульт цилиндрдің сызықтық жүрісін анықтайды. Брезенттің нақты қозғалысы байланыс қатынасына, бұрылу орындарына және порталдың геометриясына байланысты. Орнату орталықтары немесе қозғалыс бұрышы бар жақтауға сәйкес келмесе, дұрыс инсульті бар цилиндр әлі де жарамсыз болуы мүмкін.
2 дюймдік тесік пен 1,25 дюймдік штанга жүйені сәйкестендіру үшін маңызды. Саңылау қол жетімді қысым аймағына қатысты, ал өзек диаметрі штанганың бүйірлік аймағына, механикалық бағыттауға және қосылым геометриясына әсер етеді. Соңғы күш пен жылдамдықты есептеу үшін машина тізбегінен нақты гидравликалық қысым мен ағын деректері қажет.
Каталог HR4752-ні порталды көтеру цилиндрі ретінде орналастырады. Бұл OEM немесе ауыстыратын сатып алушыға цилиндрдің жалпы сипаттамасына қарағанда нақтырақ бастапқы нүкте береді, бірақ соңғы мақұлдау әлі де нақты портал жинағы мен брезент механизміне байланысты.
36 дюймдік инсульт брезенттік жүйе жетекі үшін айтарлықтай сызықтық қозғалыс ауқымын қамтамасыз етеді. Орнатушы бұл саяхатты порталдың көтерілген және түсірілген позицияларымен салыстырып, соңғы позицияларды және олардың арасындағы толық жолды тексеруі керек.
Саңылау және өзек өлшемдері цилиндрлерді ауыстыру және гидравликалық күшті қарау үшін өлшемді негізді қамтамасыз етеді. Оларды оқшауланған сандар ретінде қарастырудың орнына бекіткіш түйреуіштермен, кронштейндермен, шланг қосылымдарымен және қол жетімді саңылаулармен тексеру керек.
HR4752 үлгі нөмірі және қолданба сипаттамасы техникалық қызмет көрсету топтарына жоспарланған бөліктер тобын анықтауға көмектеседі. Сенімді ауыстыру үшін цилиндрді қолданыстағы жүйемен салыстыру үшін фотосуреттерді, монтаж өлшемдерін, инсульт талаптарын және схема мәліметтерін жіберіңіз.
HR4752 құрылғысына тапсырыс бермес бұрын келесі тармақтарды қарап шығыңыз:
Цилиндрді бүгілген порталды, зақымдалған бұрауды немесе дұрыс емес орнату бұрышын өтеуге мәжбүрлемеу керек. Механизм тураланбаған болса, жетекті ауыстыру жұмыс мәселесін шешпеуі мүмкін.

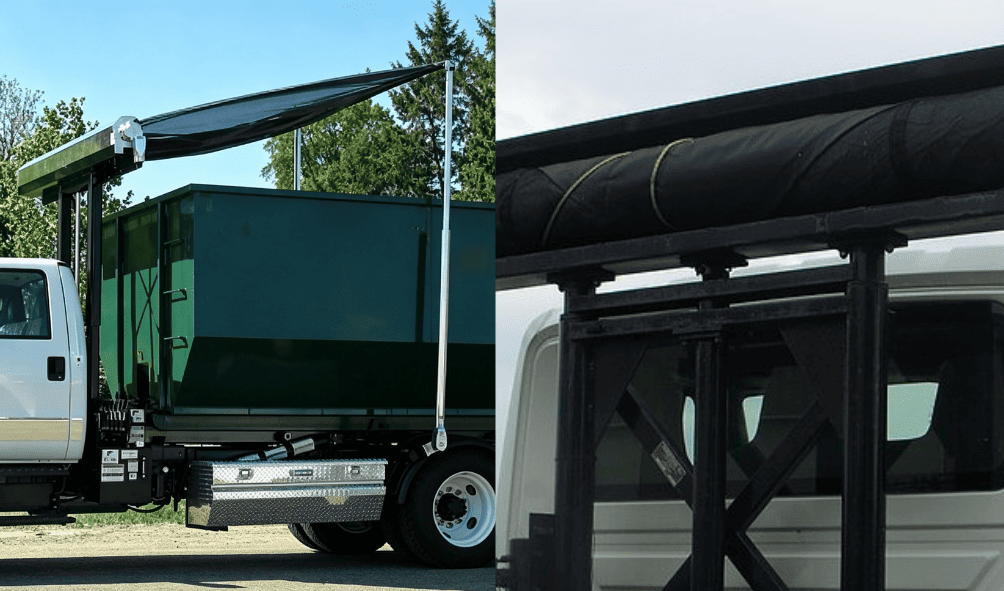

Брезент жүйелеріне арналған HR4752 гидравликалық цилиндрі HCIC каталогында анықталған брезент жүйесін және порталды көтеру қолданбаларына арналған. Бұл жүйелер әдетте қуатпен қоректенетін қақпақ қозғалысын қажет ететін жүк көліктері мен тіркеме жабдықтарында қолданылады, бірақ нақты жабдық түрі, жақтаудың орналасуы және брезент механизмі әрбір жоба үшін расталуы керек.
Мақалада HR4752 әрбір брезент жүйесіне немесе жүк көлігінің әрбір моделіне сәйкес келеді деп мәлімдемейді. Дұрыс цилиндр құрылғының орнату геометриясына, қозғалыс талабына, гидравликалық схемаға және бос кеңістікке байланысты.
HR4752 жобасын шолу үшін мынаны дайындаңыз:
Егер цилиндр ақаулықтан кейін ауыстырылса, бекіту нүктелерінің, шыбықтың бетінің, бөшкенің, түйреуіштердің және қоршаған құрылымның фотосуреттерін қосыңыз. Бұл цилиндрді сәйкестендіру сұрағын кеңірек механизм мәселесінен бөлуге көмектеседі.
HR4752 нақты каталог сәйкестендіруі бар бағытталған брезенттік жүйе жетекі болып табылады: 2 дюймдік тесігі, 1,25 дюймдік штангасы және 36 дюймдік жүрісі бар портал көтергіш цилиндр. Бұл мәндер бастапқы ауыстыруды немесе OEM шолуды қолдайды, бірақ олар монтаж геометриясын, байланыстыруды, шлангты бағыттауды және гидравликалық басқаруды тексеруді алмастырмайды.
Брезент жүйелеріне арналған HR4752 гидравликалық цилиндрінің нақты машинаға сәйкес келетінін растау үшін HCIC-ке бар цилиндр туралы ақпаратты және брезенттік жүйе сызбаларын жіберіңіз. Цилиндрді порталмен бірге қарастыру сенімді ауыстыру шешіміне апаратын қауіпсіз жол болып табылады.
HCIC гидравликалық цилиндрлерді, гидравликалық қуат блоктарын және көліктерге, тіркемелерге және өнеркәсіптік қолданбаларға арналған гидравликалық жүйелерді шығарады. Техникалық жарамдылық жабдықтың нақты дизайны мен жұмыс жағдайларына сәйкес расталуы керек.
