Комбайнға арналған гидравликалық цилиндр

1. Өнім анықтамасы және қолдану сценарийлері

1.1 Өнімнің анықтамасы

Біз комбайндарды, жүгері мен күріш жинағыштарды қоса алғанда, егін жинау машиналарының барлық түрлеріне арналған арнайы гидравликалық цилиндрлер жасаймыз. Бұл компоненттер гидравликалық қуатты түзу сызықты қозғалысқа айналдырады және фермалардағы ауыр жұмыс жағдайларына төтеп беру үшін жеткілікті түрде қатты. Ол гидравликалық қысымды сызықтық механикалық күшке айналдырып, комбайнның маңызды қозғалмалы бөліктерін қозғайды.

Жалпы мақсаттағы өнеркәсіптік цилиндрлерден айырмашылығы, ол жоғары дірілге, ауыр шаңға, балшыққа, кең температура ауытқуларына және ауылшаруашылық алқаптарында ұзақ сағат бойы үздіксіз жұмыс істеуге арналған. Негізгі сипаттамалары: тұрақты төмен жылдамдықтағы қозғалыс, күшті соққыға төзімділік, сенімді тығыздау және ұзақ шаршау мерзімі.

1.2 Қолдану сценарийлері

Комбайнға арналған бұл гидравликалық цилиндр Солтүстік Америкадағы, Еуропадағы, Австралиядағы және Оңтүстік-Шығыс Азиядағы ірі коммерциялық фермаларға арналған негізгі комбайн үлгілерімен тамаша үйлеседі, жергілікті кең аумақтағы механикаландырылған астық жинау жұмыстарына бейімделеді:

Типтік позициялар:

• Тақырыпты көтеру цилиндрі:Құрама Штаттардағы, Канададағы және Австралиядағы кең жазық фермаларда астық жинауға қолданылады. Ол кең көлемді үздіксіз егін жинау кезінде астықтың жоғалуын азайта отырып, тегіс емес егістік жерге және әртүрлі дақылдардың өсу биіктігіне бейімделу үшін кесу биіктігін икемді түрде реттейді.
• Роликті реттеу цилиндрі:Бидай мен арпаны жинаудың еуропалық сценарийлері үшін қолайлы, шетелдегі жоғары өнімді ауылшаруашылық алқаптарында тығыз дақыл егісінен туындаған азықтандыру кедергісін шешу үшін дақылдарды азықтандыру бұрышын оңтайландыру.
• Астық цистернасын түсіру цилиндрі:Американдық жүгері және соя фермаларында пайдаланылатын үлкен сыйымдылықты комбайндарға арналған, үлкен аумақтағы ауылшаруашылық алқаптары үшін жалпы жинау тиімділігін арттыру үшін жиі жоғары жылдамдықты түсіру операцияларын қолдайды.
• Тартқыш саңылауды реттеу цилиндрі:Жергілікті көп ауыспалы егіс жинау қажеттіліктерін қанағаттандыру үшін бидай, күріш, жүгері және соя үшін бастыру клирингін реттей отырып, еуропалық аралас егістік аудандарында әртараптандырылған егін жинауға бейімделу.
• Шассиді теңестіру цилиндрі:Оңтүстік Еуропа мен Оңтүстік-Шығыс Азиядағы таулы егін алқаптарында кеңінен қолданылады, еңіс егістіктерде комбайндарды тұрақты ұстау және күрделі шетел рельефінде қалыпты жұмысты қамтамасыз ету.

2. Техникалық спецификацияның параметрлері

2.1 Параметрлер кестесі

3. Материалдық және өндірістік процесс

3.1 Негізгі материалдар

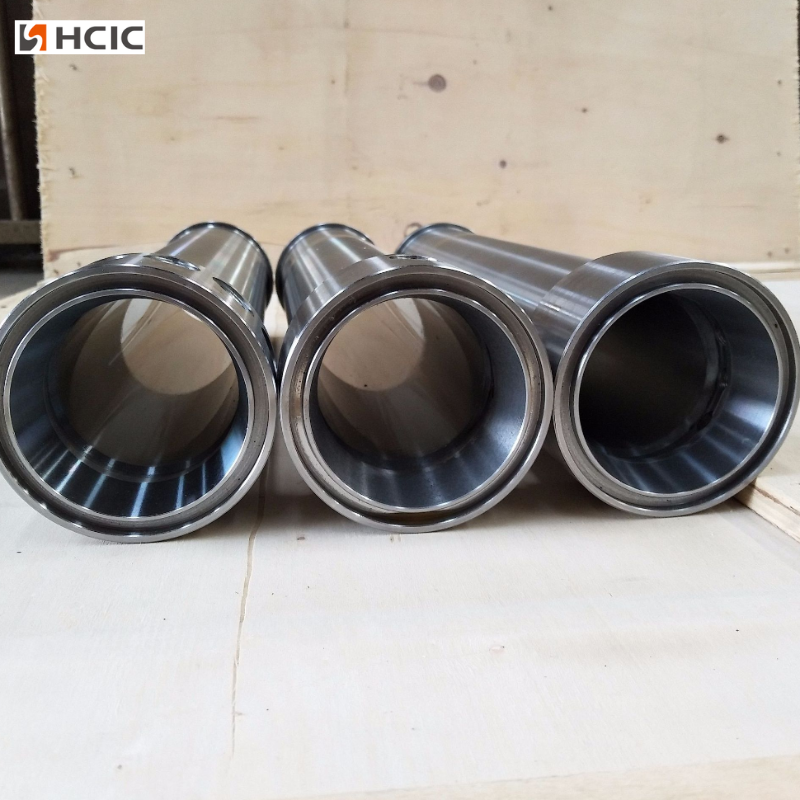

• Цилиндр бөшкелері: 27SiMn немесе 45# жіксіз болат құбыр (GB/T 8713-2018). Жоғары созылу беріктігі, жақсы дәнекерлеу, 40 МПа дейін қысымға төзімділік.
• Поршеньдік штанга: 45Cr / 40Cr орташа көміртекті легирленген болат.
• Қаттылық пен соққыға төзімділік үшін oQuenched + шыңдалған (HRC 28–34).
• oБет қатты хромдалған (25–30 мкм), HV ≥800, тоттануға, тозуға қарсы, балшыққа төзімді.
• Поршеньді және бағыттаушы төлке: шойын + иілгіш шойын, тозуға төзімді, тығыздағыштармен жақсы сәйкес келеді.
• Тығыздағыш жинағы: Импортталған композиттік тығыздағыштар: FKM негізгі тығыздағыш + HNBR шаң тығыздағыш + PTFE тозу сақинасы. Жоғары температураға, лай суға және жиі қайталануға төзімді.

3.2 Негізгі процестер

1. Бөшкенің ішін тазарту:Ra ≤0,4 мкм, айна беті, төмен үйкеліс, майдың ағып кетпеуі, тығыздағыштың ұзақ қызмет ету мерзімі.

2. Тегістеу және қатты хромдау:CNC тегістеу түзуді ≤0,1 мм/м қамтамасыз етеді; біркелкі қалыңдық пен адгезия үшін автоматты хромдау сызығы.

3. Дәнекерлеу:Қақпақтар мен саңылауларға толық ену CO₂ дәнекерлеу; сыни дәнекерлеуге арналған бұзылмайтын бақылау (UT/MT).

4. Құрастыру және сынау:

• Шаң кірмеу үшін таза бөлме жинағы
• 100% қысым сынағы: 31,5 МПа қысымды 3–5 минут ұстаңыз, ағып кетпейді, тұрақты деформация болмайды.

5. Беттік өңдеу:Кесетін жарылыс + екі компонентті коррозияға қарсы бояу, тұзды шашыратқышқа төзімділік ≥500 сағат, ашық ауада ұзақ мерзімді пайдалануға жарамды.

4. Өнеркәсіптік қолдану мысалдары

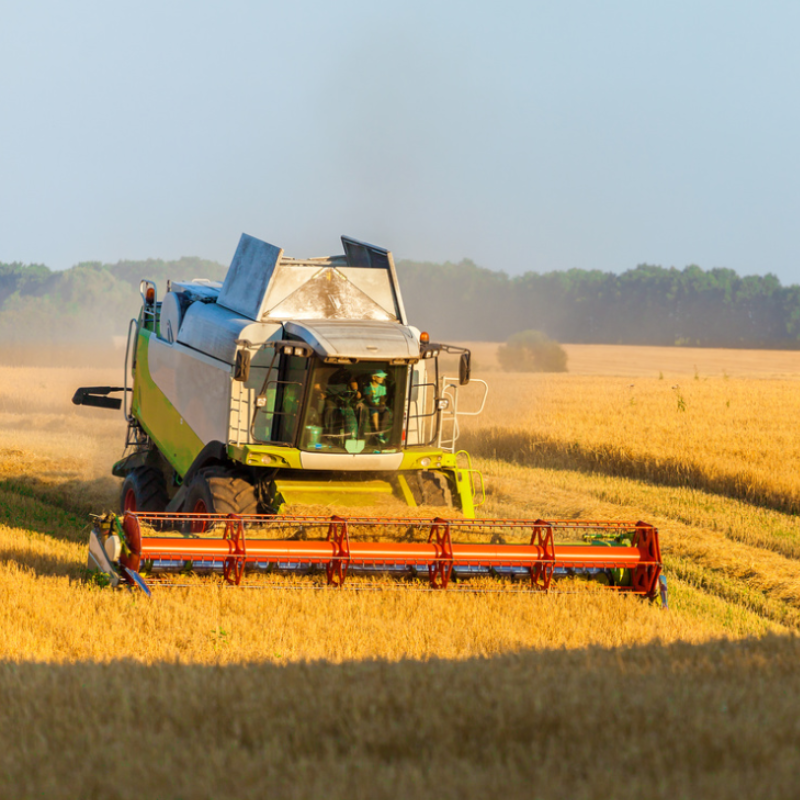

1-жағдай – Бидай/Күріш комбайны

• Цилиндр: 50/25-250 мм екі жақты әрекетті жоғары көтеру үшін; Астық цистернасын түсіру үшін 63/32-400 мм.
• Жұмыс жағдайы: егін жинау науқаны кезінде тәулігіне 12–14 сағат үздіксіз жұмыс; қоршаған орта температурасы 35–40 ℃, қатты шаң, кейде лайлы су.
• Өнімділік: тұрақты көтеру, кептеліс жоқ; ағып кету жылдамдығы 1000 сағатта <0,5%; өнім жоғалуын ≤2%-ға дейін тиімді төмендетеді.

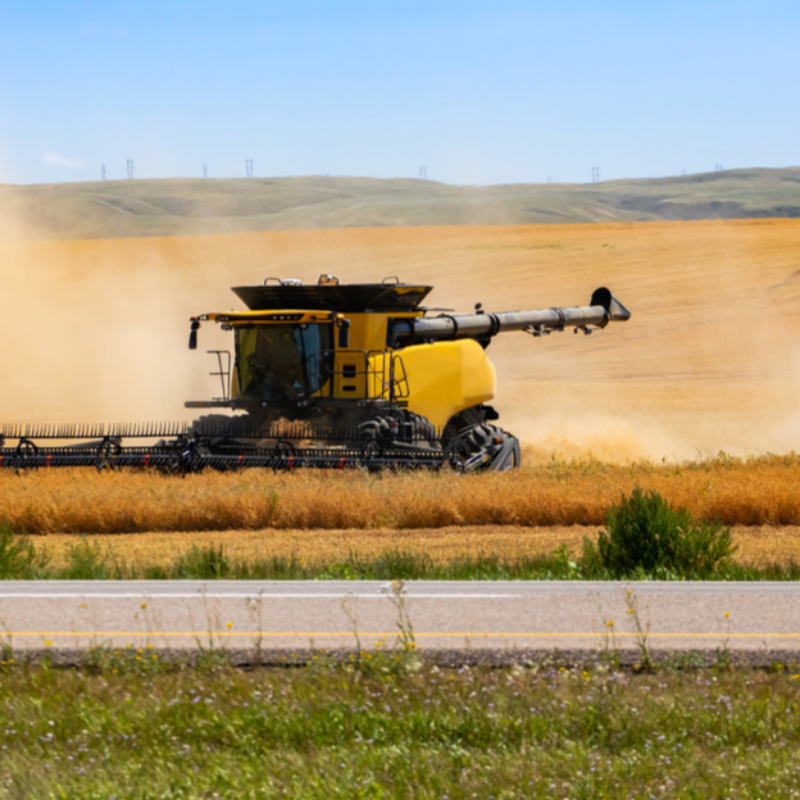

2-жағдай – Жүгері комбайны

• Цилиндр: 63/32-320 мм жоғары көтеру үшін; Құлақты түсіру механизмі үшін 50/25-200 мм.
• Жұмыс жағдайы: Жиі соққы, жоғары діріл, шаңды жүгері сабағының қалдықтары, ерте көктемде температура -15 ℃ дейін.
• Өнімділік: соққы жүктемесіне 2–3× номиналды қысымға төтеп береді; төмен іске қосу өнімділігі жақсы; қалыпты жөндеу кезінде қызмет ету мерзімі 3500–4500 сағатқа жетеді.

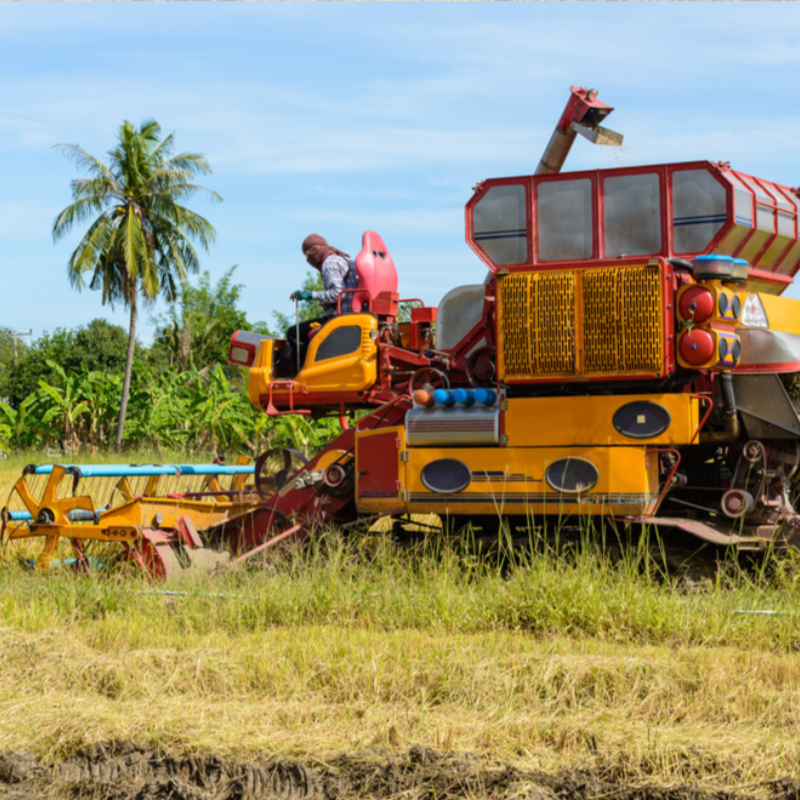

3-жағдай – Кіші төбедегі комбайн

• Цилиндр: корпусты теңестіруге және бағанды ​​басқаруға арналған 40/20-150 мм ықшам екі әрекетті цилиндр.
• Жұмыс жағдайы: Тар егістік, жиі бұрылыстар, батпақ жолдар, жыл бойы ылғалдылығы жоғары.
• Өнімділік: Шағын өлшем, икемді әрекет; ылғалды/лайлы ортада жақсы тығыздау; орнында оңай техникалық қызмет көрсету.

5. Жиі қойылатын сұрақтар

（1）С: Бұл гидравликалық цилиндр барлық маркалы комбайндарға жарамды ма?

A: Стандартты үлгілер негізгі комбайндардың көпшілігіне сәйкес келеді. Біз сондай-ақ арнайы жабдық үшін теңшелген өлшемді және орнату өлшемдерін қолдаймыз.

（2） Q: Қалыпты пайдалану кезінде қызмет ету мерзімі қанша?

A: Стандартты жұмыс жағдайында қалыпты қызмет ету мерзімі 2000-нан астам жұмыс сағатына жетуі мүмкін. Майды үнемі ауыстыру және тазалау оның қызмет ету мерзімін одан әрі ұзартуы мүмкін.

（3）С: пайдалану кезінде май ағып кетсе, не істеуім керек?

A: Майдың ағуы көбінесе тығыздағыш сақиналардың қартаюынан немесе зақымдалуынан болады. Тек сәйкес келетін тығыздағыш жинағын ауыстырыңыз, бүкіл цилиндрді ауыстырудың қажеті жоқ.

（4） Q: Қыста төмен температурада қалыпты жұмыс істей ала ма?

A: Иә. Өнім -20℃ ішінде төмен температураға төзімділікке сыналған. Жақсырақ жұмыс істеу үшін суық жерлерде төмен температуралы гидравликалық майды пайдалану ұсынылады.
