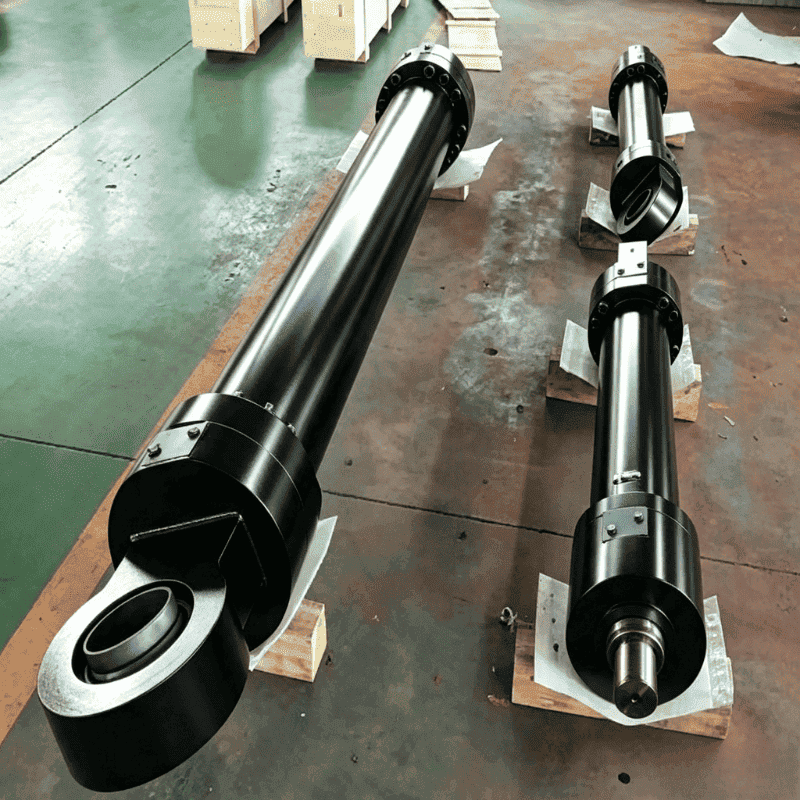

Арқалық сорғы қондырғысына арналған гидравликалық цилиндр

Арқалық сорғы қондырғысына арналған гидравликалық цилиндр мұнай өндіру жабдығына арналған гидравликалық айдау жүйесінің ішіндегі желілік жетек ретінде жұмыс істейді. Цилиндр гидравликалық қысымды басқарылатын сызықтық қозғалысқа түрлендіреді. Бұл қозғалыс кәдімгі сәулелік сорғы жабдықтарында қолданылатын механикалық әрекетті ауыстырады немесе толықтырады.

Мәселе ықшам қуат. Гидравликалық сорғы жүйесі жетекті, басқару тізбегін және қуат көзін дәстүрлі сәулелік айдау механизміне қарағанда кішірек орналастыра алады. Ол сондай-ақ бір тұрақты механикалық қозғалысқа сүйенудің орнына гидравликалық қысым мен ағын арқылы қозғалысты реттей алады.

Мұнай кәсіпшілігін сатып алушы үшін өнім мәселесі жай ғана «цилиндр қанша күш жасайды?» емес. Нақты сұрақтар практикалық: цилиндр сорғы цикліне сәйкес келе ала ма? Гидравликалық контур оның жылдамдығын басқара ала ма? Тығыздау жүйесі таңдалған сұйықтық пен сыртқы жағдайларға төтеп бере ала ма? Ұңғыманың орналасуы стандартты болмаған кезде жеткізуші өлшемдерді немесе бақылау әдісін өзгерте ала ма?

HCIC бұл өнімді жобаға арналған гидравликалық сорғы жүйелері үшін реттелетін май айдайтын гидравликалық цилиндр ретінде орналастырады.

---

I. Техникалық қолдану аясы

HCIC каталогы арнайы гидравликалық ерітіндінің бөлігі ретінде май айдайтын гидравликалық цилиндрді ұсынады. Нақты цилиндр бір әмбебап өлшемнен таңдалған емес, сорғы жүйесінің айналасында конфигурацияланған.

Каталог реттеу элементтері ретінде ағын жылдамдығын, қысымды, ортаны, өлшемдерді және басқару әдістерін арнайы анықтайды. Бұл баға белгілеу алдында инженерлік топ қамтамасыз етуі керек құндылықтар.

---

II. Неліктен гидравликалық іске қосу май айдау жабдығына сәйкес келеді?

2.1 Шағын орнату

Кәдімгі сәулелік сорғы қондырғысы қозғалысты беру үшін механикалық құрылымды пайдаланады. Гидравликалық қондырғы қуат блогы мен жетекті жабдықтың схемасы мүмкіндік беретін жерге орналастыра алады. Арқалық сорғы қондырғысына арналған гидравликалық цилиндрге тек дұрыс бекіту нүктелері, гидравликалық қосылыстар және жұмыс саңылаулары қажет.

Бұл қайта жаңғырту жобаларында маңызды. Қолданыстағы ұңғыма жабдығы инженерге толығымен ашық орналасуды сирек береді. Пайдаланушы май айдайтын гидравликалық цилиндрді бүкіл орнатуды стандартты жақтауды ұстануға мәжбүрлеудің орнына қол жетімді кеңістікте жобалауға болады.

2.2 Басқарылатын қозғалыс

Гидравликалық қозғалыс ағын мен қысым арқылы басқарылады. Ағын жетек жылдамдығына әсер етеді. Қысым цилиндрге қол жетімді күшті және тізбектің қорғаныс параметрін анықтайды. Бұл бөлу жүйе дизайнеріне тұрақты механикалық жетекке қарағанда айдау циклін көбірек басқаруға мүмкіндік береді.

Ол сондай-ақ операторға машинаны әртүрлі жұмыс жағдайларына реттеудің практикалық жолын береді. Кез келген реттеу әлі де толық жүйенің бекітілген қысым, ағын және температура шегінде қалуы керек.

2.3 Энергияны пайдалану

HCIC каталогы гидравликалық сорғы жүйелерінің артықшылығы ретінде жоғары энергия тиімділігін анықтайды. Пайдалы инженерлік сұрақ - бұл тиімділік қайдан пайда болады: сорғы, клапанның орналасуы, жетек өлшемі және басқару стратегиясы сәйкес болуы керек. Өлшемді сорғы немесе дұрыс реттелмеген рельеф параметрі энергияны жылу ретінде ысырап етеді.

Осы себепті, HCIC цилиндр конфигурациясын растамас бұрын жобаның ағынының жылдамдығы мен қысымын сұрайды. Цилиндрді гидравликалық қуат көзінен тәуелсіз таңдау мүмкін емес.

---

III. Назар аударуды қажет ететін дизайн мәліметтері

3.1 Цилиндр тесігі және күші

Цилиндр күші поршень аймағына әсер ететін гидравликалық қысыммен анықталады. Үлкенірек саңылау бірдей қысымда көбірек күш береді, бірақ сонымен бірге инсульт бірлігіне көбірек гидравликалық май қажет. Бұл сорғы ағынының талаптарын және цикл жылдамдығын өзгертеді.

Сондықтан дұрыс саңылау - жүйелік шешім. Оны қажетті жүктеме, қол жетімді сорғы қуаты, мақсатты цикл уақыты және орнату кеңістігімен салыстыру керек.

3.2 Инсульт және айдау циклі

Инсульт – поршень жүріп өтетін сызықтық қашықтық. Мұнай айдау қолданбасында инсульт айдау механизмінің қажетті қозғалысына тікелей қосылады. Тым аз соққы механикалық өнімділікті шектейді. Тым көп инсульт май көлемін, орнату ұзақтығын және қуат сұранысын арттырады.

Цилиндр сызбасы тартылған ұзындықты, ұзартылған ұзындықты, түйреуіш-орталық арақашықтықты, орнату стилін және порттың орнын көрсетуі керек. Бұл өлшемдер гидравликалық дұрыс, бірақ орнату физикалық мүмкін емес цилиндрді болдырмайды.

3.3 Тығыздағыштар және гидравликалық орта

Каталог гидравликалық ортаны теңшеуге мүмкіндік береді. Бұл талап ешқашан ұсақ-түйек ретінде қарастырылмауы керек. Тығыздағыш материал, температура диапазоны, сұйықтықтың үйлесімділігі және ластануды бақылау цилиндрдің қызмет ету мерзіміне әсер етеді.

Сатып алушы таңдалған сұйықтық түрін, жұмыс температурасын, ластану деңгейін және техникалық қызмет көрсету аралығын қамтамасыз етуі керек. Содан кейін HCIC нақты жүйе үшін тығыздау пакетін және бетті өңдеуді қарап шыға алады.

3.4 Штанга мен бөшкенің беті

Штанга сыртқы ортаның әсеріне ұшырайды және әр циклде өзек тығыздағышынан өтеді. Бөшке тесігі поршеньді бағыттайды және қысым жүктемесін көтереді. Беттің күйі, түзулігі және өлшемдік төзімділік үйкеліске, ағып кетуге және қызмет ету мерзіміне әсер етеді.

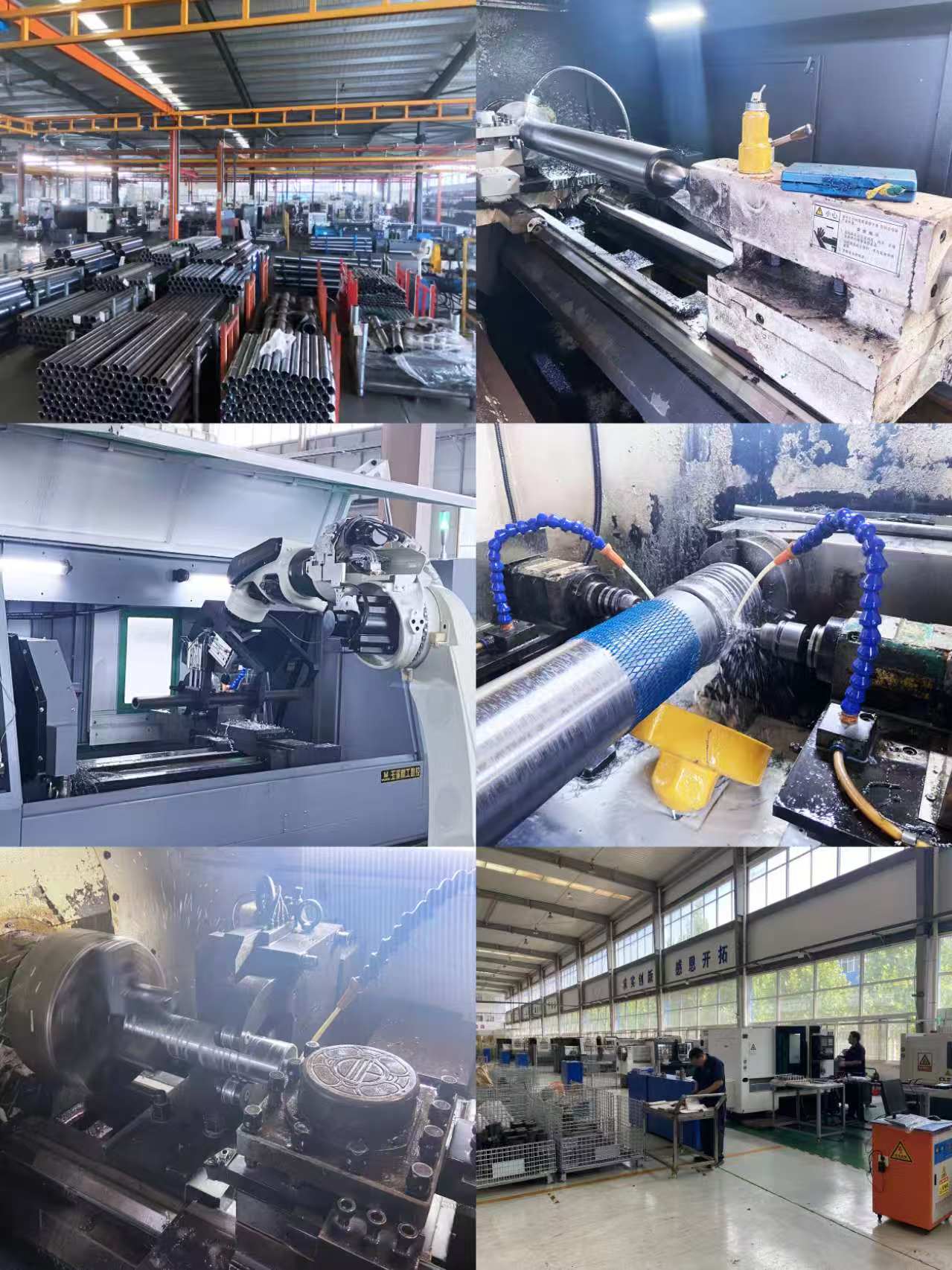

HCIC-тің өндірістік мүмкіндіктері цилиндрлерді жобалау, сынау және өндіруді қамтиды. Арнайы май айдайтын гидравликалық цилиндр үшін соңғы бет және өлшем талаптары болжамға қалдырылғаннан гөрі бекітілген сызбада көрсетілуі керек.

---

IV. Қолдану шарттары

Бұл өнім мұнай өндіру жабдықтарында қолданылатын гидравликалық сорғы жүйелеріне арналған. Жобаның типтік шарттары мыналарды қамтуы мүмкін:

• Тұрақты немесе жартылай жылжымалы мұнай кәсіпшілік қондырғылары
• Қолданыстағы механикалық орналасу кеңістікті шектейтін жобаларды қайта жаңғырту
• Реттелетін гидравликалық қозғалысты қажет ететін сорғы жабдықтары
• Ағынды, қысымды, сұйықтықты және басқару әдісін сайттың айналасында көрсету керек жүйелер
• Сақтаудағы цилиндрдің орнына арнайы жетекті қажет ететін мұнай кәсіпшілігі жобалары

Түпкілікті жоба ұңғыма учаскесінің нақты жұмыс циклінен расталуы керек. Майдың тұтқырлығы, қоршаған орта температурасы, соғу жиілігі, жүктеменің өзгеруі және ластану дұрыс сипаттаманы өзгерте алады.

---

V. Баға ұсынысы үшін қажет сатып алушы туралы ақпарат

Осы мәліметтерді сұраумен бірге жіберіңіз:

1. Қажетті итеру және тарту күші
2. Жұмыс қысымы және максималды қысым
3. Қажетті инсульт және тартылған ұзындық
4. Цикл жылдамдығы немесе қажетті ағын жылдамдығы
5. Гидравликалық орта
6. Жұмыс температурасының диапазоны
7. Монтаждау түрі және түйреуіш өлшемдері
8. Порт жібі, порт орны және шланг бағыты
9. Қолжетімді орнату кеңістігі
10. Қолданыстағы жетектің сызбалары немесе фотосуреттері

Толық деректер парағы баға белгілеу уақытын қысқартады және өндіріс басталғаннан кейін қымбат қайта құрудың алдын алады.

---

VI. Жиі қойылатын сұрақтар

---

VII. HCIC туралы

HCIC 1998 жылдан бері гидравликалық өнімдерді шығарады. Компания гидравликалық цилиндрлер мен қуат блоктарына назар аударады және тапсырыс бойынша гидравликалық шешімдерді үйде жобалауды, сынауды және өндіруді қамтамасыз етеді.

Мұнай кәсіпшілігі жобалары үшін пайдалы артықшылық жалпы каталог уәдесі емес. Бұл жетекті гидравликалық жүйемен бірге талқылау мүмкіндігі: өлшемдер, қысым, шығын, орта және басқару әдісі бір инженерлік пакет ретінде қарастырылады.

---

VIII. Байланыс

Дэвид Сонг — Экспорт бөлімі

- WhatsApp / Тел: +86 153 7619 8599

- Электрондық пошта: davidsong@mail.huachen.cc

- Веб-сайт: http://jnhcic.com/

Сорғы жүйесінің деректерін және бар цилиндр сызбасын жіберіңіз. HCIC өтінімді қарап шығып, жобаға қатысты баға ұсынысын дайындай алады.
