Өнім Сипаттамасы

Тіркемелерге арналған HCPGD екі әрекетті гидравликалық қуат блогы. Каталог 1,2 GPM ағынының жылдамдығын, 6 галлондық резервуарды, 3000 PSI қысым рейтингін және SAE №6 порттарын көрсетеді. Оның соленоидпен басқарылатын 4 жақты, 3 позициялы клапанның орналасуы екі бағытта қуатпен қозғалуды қажет ететін гидравликалық тізбектерге арналған.

Тіркеме құрастырушы немесе флотқа техникалық қызмет көрсету командасы үшін маңызды мәселе мотор мен резервуардың көлемі ғана емес. HPU цилиндрге, қол жетімді электр желісіне, гидравликалық майға, шлангтың орналасуына және қажетті қозғалысқа сәйкес келуі керек. Бұл мақалада HCPGD спецификациясының нені білдіретіні және тапсырыс алдында қандай ақпаратты растау керек екендігі түсіндіріледі.

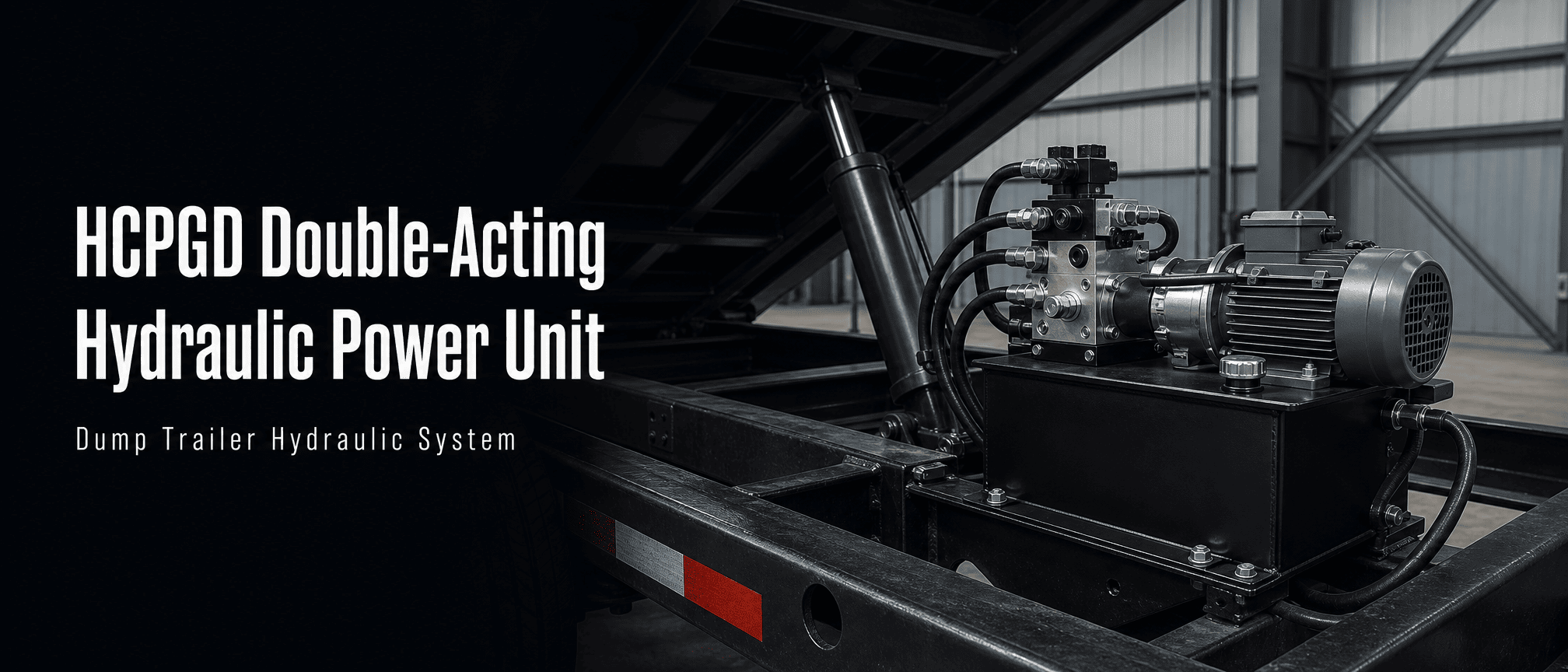

power unit

I. HCPGD гидравликалық қуат блогы не істейді

Гидравликалық қуат блогы электр қуатын гидравликалық ағын мен қысымға түрлендіреді. Сорғы майды екі әрекетті цилиндрдің таңдалған жағына жібереді. Клапан орнын өзгерткен кезде, контур май ағынын өзгертеді, осылайша цилиндр гидравликалық қуатпен созылып, тартыла алады.

HCPGD қос әрекетті гидравликалық қуат блогы қуатты ұзарту функциясын және қуаттандырылған тарту функциясын қажет ететін самосвалды тіркеме дизайнына сәйкес келеді. Нақты қозғалыс әлі де цилиндр көлеміне, жүктемеге, рельеф параметріне, шланг өлшеміне және басқару тізбегіне байланысты. HPU оқшауланған құрамдас ретінде емес, толық гидравликалық жүйенің бөлігі ретінде таңдалуы керек.

II. HCPGD үшін каталог спецификациясы

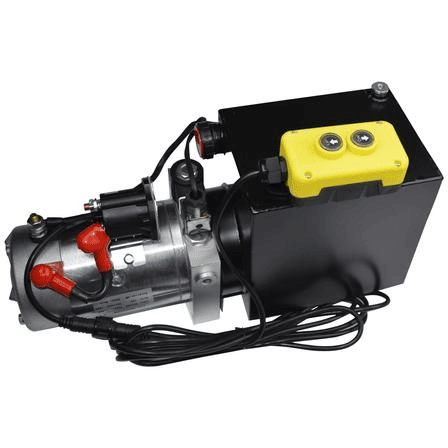

hydraulic power unit

Элемент	Каталогтың спецификациясы
Үлгі	HCPGD
Өнім түрі	Екі әрекетті гидравликалық қуат блогы
Каталогта көрсетілген қолданба	Үйінді тіркеме
Ағын жылдамдығы	1.2 GPM
Порт өлшемі	SAE №6
Резервуардың өлшемі	6 гал
Қысым	3000 PSI
Клапан жасау	Соленоидпен жұмыс істейді; 4 жақты, 3 позиция

Бұл HCIC-2026 каталогында жарияланған HCPGD мәндері. Каталог осы модель үшін толық қозғалтқыш тогын, аккумулятордың сыйымдылығын, жұмыс циклін, босату клапанының параметрін немесе контроллердің қосылу схемасын қамтамасыз етпейді. Бұл мәліметтер өндірісті мақұлдамас бұрын жоба талаптарына сәйкес расталуы керек.

III. Клапан және тізбек логикасы

4 жақты, 3 позициялы клапан қуат блогына екі әрекетті гидравликалық жетек үшін бағытты басқару құрылымын береді. Бір жұмыс порты майды цилиндрді ұзартуға бағыттай алады, ал екіншісі майды резервуарға қайтарады. Қарама-қарсы пәрменде ағын жолы кері өзгереді.

Орталық позиция - соңғы схемамен және клапанның спецификациясымен расталуға тиіс дизайн детальдары. Бұл электр пәрмені босатылған кезде жетектің әрекетіне әсер етеді. Тіркеме өндірушісі гидравликалық схеманы, жүктемені бақылау талаптарын және қауіпсіз түсіру әдісін қарастырмай, орталық жағдайын қабылдамауы керек.

SAE №6 порт қосылымын таңдалған түтікке, адаптерге және фитинг стандартына сәйкес тексеру қажет. Жіпті дұрыс анықтау және тығыздау тәжірибесі маңызды, себебі қосылымның кішкене ағуы ауаны жіберіп, май жоғалтуы және тіркеме қозғалысының сәйкес келмеуі мүмкін.

IV. Неліктен 6 галлондық резервуар маңызды?

HCPGD тізімі 6 галлондық резервуармен бірге берілген. Қабат көлемі майды қайтару орнын қамтамасыз етеді және жүйеге цилиндрге қажетті май көлемін басқаруға көмектеседі. Резервуардың қажетті көлемі тек цилиндр саңылауымен анықталмайды. Бұл сонымен қатар цилиндрдің жүрісіне, өзек көлеміне, контурдың орналасуына, шланг көлеміне, май деңгейіне, қол жетімді орнату кеңістігіне және жұмыс цикліне байланысты.

Резервуар мықтап орнатылып, сору құбыры, қайтару жолы және қызмет көрсетуге қол жетімді болатындай етіп орналасуы керек. Тапсырыс бермес бұрын орнатушы резервуардың нақты өлшемдерін, монтаждау бағытын, толтырғыш пен ауаның орналасуын және пайдалануға жарамды май деңгейін HCIC көмегімен растауы керек.

V. Ағын, қысым және нақты жұмыс жылдамдығы

Каталогта HCPGD үшін 1,2 GPM және қысым сипаттамасы үшін 3000 PSI тізімі берілген. Бұл мәндерді тіркеменің кепілдік берілген көтеру уақытына немесе жүк көтеру қабілетіне тікелей айналдыруға болмайды. Нақты жылдамдық цилиндр көлеміне және жүктемеге байланысты. Нақты жұмыс қысымы қажетті күшке, механикалық геометрияға, үйкеліске, шектеуге және рельефті қорғауға байланысты.

Қарапайым бірінші тексеру цилиндрдің қажетті көлемін қол жетімді ағынмен салыстыру болып табылады. Үлкенірек цилиндрге бірдей инсультті аяқтау үшін көбірек май қажет, сондықтан оның қозғалысы әдетте бірдей ағын жылдамдығында ұзағырақ болады. Жүйе конструкторы сонымен қатар қос әрекетті цилиндрдің өзек жағынан кері ағынды, шланг ұзындығын және гидравликалық майдың температураға тәуелді тұтқырлығын ескеруі керек.

3000 PSI каталог мәні цилиндрге, түтіктерге, фитингтерге және басқару құрамдастарына қатысты тексерілетін жүйе дизайнының шегі болып табылады. Әрбір тіркеме осы қысыммен үздіксіз жұмыс істейді деген уәде ретінде қарастырылмауы керек.

VI. Үйінді тіркемелерін орнату нүктелері

HCPGD қос әрекетті гидравликалық қуат блогын орнату алдында келесі тармақтарды растаңыз:

1. Цилиндрдің үйлесімділігі:Жалғанған жетектің қос әрекетті екенін және екі порттың да дұрыс анықталғанын тексеріңіз.

2. Электрмен жабдықтау:Кернеуді, ток сұранысын, сақтандырғышты қорғауды, кабель өлшемін және басқару-қосқыш үйлесімділігін растаңыз.

3. Гидравликалық қосылыстар:SAE №6 порттарын дұрыс түтіктер мен адаптерлермен сәйкестендіріңіз. Сору және қайтару жолдарын таза ұстаңыз.

4. Резервуардың орны:Толтыру, тексеру, тазалау және болашақта қызмет көрсету үшін жеткілікті орын қалдырыңыз.

5. Қысымнан қорғау:Толық тізбек үшін босату клапанының орналасуын және қауіпсіз қысымды растаңыз.

6. Жүктемені басқару:Электр қуаты үзілген жағдайда үйінді корпусының қалай ұсталатынын және түсірілгенін қараңыз.

7. Ауаны шығару:Бекітілген майды толтырыңыз, жүйенің дизайнына сәйкес тізбекті ағызыңыз және бірнеше бақыланатын циклдардан кейін резервуардың деңгейін тексеріңіз.

Соңғы конфигурация бекітілгенге дейін HCIC тіркеме схемасын, цилиндр деректерін, қажетті қуат кернеуін және гидравликалық схеманы алуы керек.

VII. Жалпы таңдау қателері

Тек PSI бойынша таңдау

Қысым жүйенің толық өнімділігін анықтамайды. Цилиндрдің күші, механикалық рычаг және ағын талабы бірге қарастырылуы керек.

Ағынды көтеру қабілеті ретінде қарастыру

1,2 GPM мәні тіркеме көтере алатын массаға тікелей емес, мұнай ағынына қатысты. Жүк көтергіштігі цилиндр мен тіркеме құрылымына, сондай-ақ гидравликалық схемаға байланысты.

Қайтару жағын елемеу

Қос әрекетті жүйе жетектің екі жағында дұрыс бағыттауды қажет етеді. Шлангтың дұрыс анықталмауы цилиндрдің дұрыс емес бағытта қозғалуына немесе мақсатты түрде кері тартпауына әкелуі мүмкін.

Клапанның орталық функциясын анықталмаған қалдыру

4 жақты, 3 позициялы клапан қажетті бейтарап мінез-құлыққа және қауіпсіз түсіру қондырғысына сәйкес келуі керек.

VIII. OEM және ауыстыру сұрауы туралы ақпарат

HCPGD қос әрекетті гидравликалық қуат блогының бағасы үшін мыналарды қамтамасыз етіңіз:

Трейлер түрі және мақсатты қолдану

Цилиндр тесігі, өзек диаметрі және жүріс
Қажетті кеңейту және қайтару әрекеті
Электр кернеуі және қол жетімді ток
Белгіленген болса, мақсатты цикл уақыты
Гидравликалық май түрі немесе қолданыстағы жүйе майы
Шланг және фитинг стандарты
Орнату кеңістігі және орнату бағыты
Басқару әдісі және қашықтан басқаруға қойылатын талаптар
Қажетті мөлшер және жеткізу орны

Бұл ақпарат HPU конфигурациясын тек бір саннан үзінді емес, толық трейлер жүйесімен салыстыруға мүмкіндік береді.

IX. Жиі қойылатын сұрақтар

HCPGD бір әрекетті ме, әлде екі әрекетті ме?

HCIC-2026 каталогында HCPGD қос әрекетті гидравликалық қуат блогы ретінде көрсетілген.

HCPGD үшін қандай ағын жылдамдығы көрсетілген?

Каталог 1,2 GPM ағынының жылдамдығын көрсетеді.

HCPGD қандай резервуар өлшемін пайдаланады?

Каталогта 6 галлондық резервуар берілген.

Қандай порт өлшемі көрсетілген?

Каталог SAE №6 порт өлшемін көрсетеді.

Каталог әрбір электрлік бөлшектерді растай ма?

Жоқ. Модельдер кестесі толық қозғалтқыш тогын, электр схемасын немесе жұмыс циклінің сипаттамасын бермейді. Бұл нүктелер жоспарланған тіркеме үшін расталуы керек.

X. HCPGD конфигурациясын шолуды сұрау

HCPGD екі әрекетті гидравликалық қуат блогы каталогта тізімделген шығын, резервуар, қысым және клапан деректері бар белгілі бір автотрейлер HPU опциясы болып табылады. Сенімді баға ұсынысы үшін HCIC-ке цилиндрдің сипаттамасын, электрмен жабдықтауды, гидравликалық схеманы және орнату шектеулерін жіберіңіз.

Содан кейін HCIC HCPGD конфигурациясының толық қолданбаға сәйкес келетін-келмейтінін тексеріп, өндіру алдында растауды қажет ететін жобаға қатысты кез келген мәліметтерді анықтай алады.

XI .HCIC туралы

Jinan Huachen Industrial Co., Ltd. 1998 жылы құрылған. HCIC-2026 каталогы компанияны гидравликалық цилиндрлер мен көлік жабдықтарын, құрылыс машиналарын және басқа өнеркәсіптік қолданбаларды қоса алғанда, салаларға арналған қуат блоктарына бағытталған гидравликалық өнім өндірушісі ретінде сипаттайды.
