Алдыңғы аударылатын гидравликалық цилиндр

FE-4TG-E169*4280 — HCIC гидравликалық төңкеру каталогында тізімделген төрт сатылы алдыңғы аударғыш гидравликалық цилиндр, сыйымдылығы 49 тонналық аударымға арналған. Оның телескопиялық құрылымы әдетте бір сатылы цилиндрге қарағанда қысқа жабық пакетпен ұзақ жұмыс ауқымын біріктіреді.

Модель цилиндрдің ұзындығын, монтаж геометриясын және көліктің жүктемесін бірге қарау керек болатын алдыңғы аударылатын самосвал жүйесінің дизайнына арналған. Каталог бастапқы инженерлік талқылауға қажетті негізгі ұңғыма ретін, қысымды, орнату өлшемдерін және жабық ұзындықты қамтамасыз етеді.

---

I. Өнімнің техникалық сипаттамалары

Жоғарыдағы мәндер жеткізілген HCIC-2026 каталогындағы FE/FC алдыңғы аударғыш цилиндрлер кестесінен көшірілген. Ауыстыру сыйымдылығы анықтамасы әрбір жүк көлігі конфигурациясына кепілдік емес, каталог қолданбасының мәні болып табылады.

---

II. Төрт сатылы телескопиялық құрылыс

FE-4TG-E169*4280 төрт кірістірілген кезеңді пайдаланады. Кезеңдер ұзарған сайын саңылау реті 169 мм-ден 115 мм-ге дейін төмендейді. Бұл қондырғы жабық орнату ұзындығын 1345 мм дейін сақтай отырып, цилиндрге ұзақ көтеру қозғалысын қамтамасыз етуге мүмкіндік береді.

Алдыңғы айналдыру циклі кезінде гидравликалық қысым белсенді кезең аймағына әсер етеді. Кезең реті өзгерген сайын, қол жетімді көтеру күші мен қозғалыс жылдамдығы да өзгереді. Осы себепті цилиндрді тек ең үлкен саңылау немесе жүк көлігінің номиналды сыйымдылығы бойынша таңдауға болмайды. Дене салмағы, пайдалы жүктеме, топсаның орналасуы, орнату нүктелері және гидравликалық схеманың барлығы жүйенің соңғы нәтижесіне әсер етеді.

---

III. Орнату өлшемдері маңызды

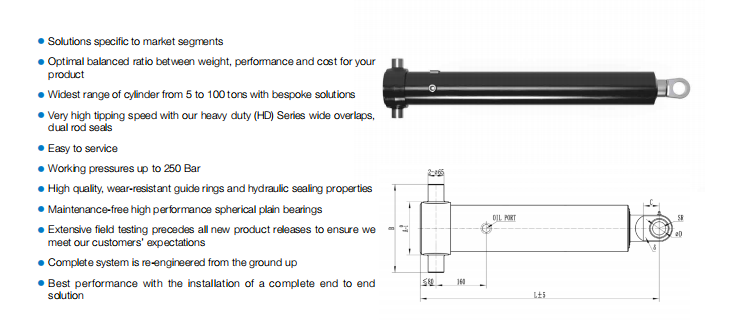

Каталог FE-4TG-E169*4280 үшін A, B, C, D және үшбұрыш өлшемдерін тізімдейді. Бұл өлшемдерді жүк машинасының алдыңғы монтаждау кронштейнімен, бұрылу орналасуымен, раманың саңылауымен және жабық корпус жағдайымен салыстыру керек.

1345 мм жабық ұзындығы цилиндр шасси мен алдыңғы аударғыш корпустың арасына орнатылған кезде өте маңызды. Сатып алушылар сонымен қатар толық ұзартылған жолды, көтерудің басындағы цилиндрдің бұрышын және әрбір орнату нүктесінің айналасындағы саңылауды тексеруі керек. Өлшемі ұқсас цилиндр, егер оның түйреуіш орталықтары немесе кронштейн геометриясы әртүрлі болса, әлі де жарамсыз болуы мүмкін.

---

IV. Қысым және қолдануды шолу

Каталогта осы модель үшін 16 МПа жұмыс қысымы және 49 тонналық аударым сыйымдылығы туралы анықтама берілген. Бұл сандар сорғы параметрімен, клапанның қорғанысымен, гидравликалық май ағынымен және жүк көлігінің құрылымымен бірге қарастырылуы керек. Оларды дербес пайдалы жүктемені мақұлдау ретінде қарастыруға болмайды.

FE-4TG-E169*4280 таңдамас бұрын, сатып алушы 49 тонналық анықтаманың нақты көлік пен аударылатын корпусқа сәйкес келетінін растауы керек. Толық жүйе үйлесімді кронштейндерді, түйреуіштерді, гидравликалық желілерді және жоспарланған жүктеме мен қозғалысқа арналған басқару тізбегін қажет етеді.

---

V. Тексеру және ауыстыру туралы ақпарат

Ауыстыру сұрауы үшін цилиндрдің түпнұсқалық идентификациясын, монтаждау нүктелерінің фотосуреттерін, жабық және ұзартылған өлшемдерді, түйреуіш өлшемдерін, мұнай порты туралы ақпаратты және жүк көлігінің қолдану мәліметтерін жіберіңіз. Ескі құрылғы зақымдалған болса, штанганың, кезеңнің түйіспелерінің және бекіту көзінің фотосуреттері цилиндр мәселесін кронштейннен немесе туралау мәселесінен ажыратуға көмектеседі.

Келесі ақпарат OEM бағасы үшін пайдалы:

• Жүк көлігінің маркасы, моделі және жоспарланған жүк ауқымы
• Алдыңғы аударылатын дене өлшемдері
• Жабық орнату ұзындығы және қолжетімді рұқсат
• Бекіту түйреуіштерінің диаметрі және орталық орындары
• Гидравликалық қысым және сорғы ағыны
• Шланг пен порттың орналасуы
• Қажетті мөлшер және ауыстыру күйі

---

VI. Қорытынды

FE-4TG-E169*4280 - 169/158/136/115 мм саңылау реттілігі, 16 МПа каталог қысымы және 1345 мм жабық ұзындығы бар арнайы төрт сатылы алдыңғы аударылатын гидравликалық цилиндр. Оның жарамдылығы тек үлгі нөміріне емес, толық самосвал жүйесіне байланысты. Орнату сызбасын және гидравликалық деректерді жобаға қатысты шолу үшін HCIC-ке жіберіңіз.

---

VII. HCIC туралы

HCIC автокөлік пен өнеркәсіптік қолдану үшін гидравликалық цилиндрлер мен қуат блоктарын әзірлейді және шығарады. HCIC техникалық шолу үшін негіз ретінде тұтынушы сызбаларын, өлшемдерін және қолданба талаптарын пайдалана отырып, OEM және ауыстыру сұрауларын қолдайды.

FE-4TG-E169*4280 баға ұсыныстарын шолуды сұрау:
