Жүк көтергіш гидравликалық көтергіш цилиндрі Кіріспе: Қуат көзі: Қолмен Шанышқы ұзындығы: 800 мм Машина сынағы туралы есеп: Берілген Негізгі құрамдас бөліктер: Мотор Макс. Көтеру биіктігі: 1600/2500мм Қызмет салмағы: 160-280 кг Бұрылыс радиусы: 1235 мм Мин. Көтеру биіктігі: 90 мм Сыйымдылығы: 500-1500 кг Жалпы биіктігі: 2165/2925 мм Көтеру жылдамдығы: 25 мм/с

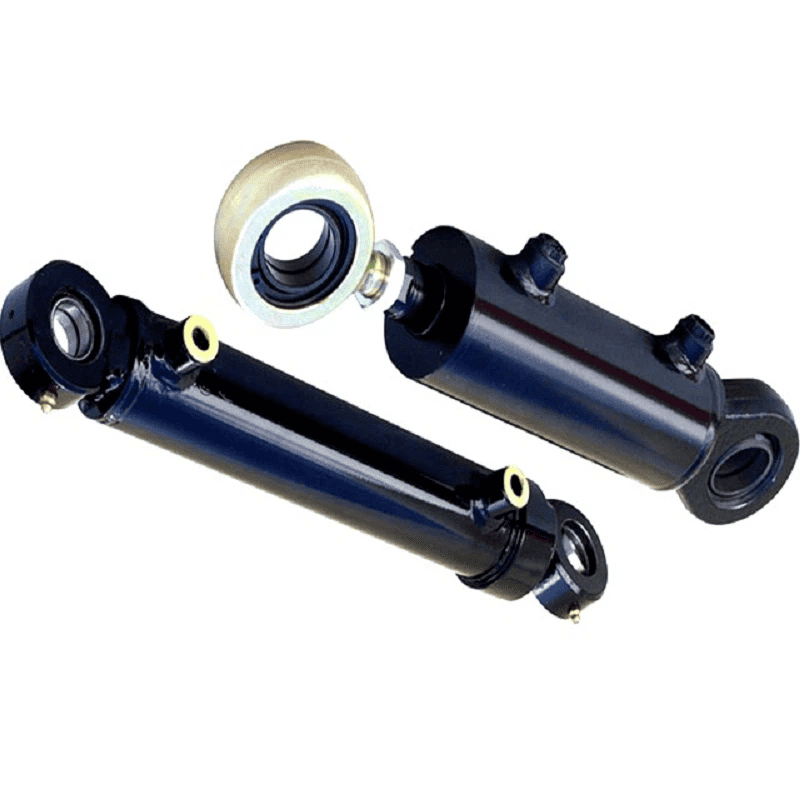

Поршеньді гидравликалық цилиндрді екі құрылымға бөлуге болады: бір полюсті және қос өзек түрі. Бекітілген әдіс цилиндр корпусымен бекітіледі және поршеньдік штанга бекітіледі. Гидравликалық қысымның әрекеті бір әрекет түріне және қос әрекетке ие. Бір әрекетті гидравликалық цилиндрде қысымды май гидравликалық цилиндрдің тек бір қуысы болып табылады, ал цилиндрдің қысымына цилиндрдің қысымы арқылы қол жеткізуге болады. Гидравликалық цилиндрдің поршеньді поршенінің екі бағытының қозғалысы екі қуыспен кезектесіп, гидравликалық қысымның қысымы аяқталады.
Ақаулық сипаттамалары
Жабдықтағы ақауларды жою кезінде жүктеме жұмысын орындамаңыз.
Негізгі қалыптан тыс көріністерге поршеньдік штанганың дұрыс орналаспауы және тоқтауы, шығудың жеткіліксіз күші, қозғалыс жылдамдығының төмендеуі және жұмыс кезінде тұрақсыз жұмыс өнімділігі жатады. Жалпы себептер келесідей талданады:
(1) Гидравликалық цилиндр ішіндегі ішкі ағу
Гидравликалық цилиндрдің ішкі ағуы негізінен цилиндрдің тығыздағыш бөліктерінің шамадан тыс тозуынан, сондай-ақ поршеньдік штанганың тығыздағышының, соңғы қақпақтың тығыздағышының және поршеньдік тығыздағыштың зақымдалуынан немесе істен шығуынан туындайды.
Поршеньдік штанга мен соңғы қақпақ арасындағы тығыздау орнында пайда болатын ағып кетудің негізгі себептері бүктеу, экструзия, жыртылу, беттің тозуы, ескіру, материалдың тозуы және тығыздағыш бөліктерінің деформациясы сияқты ақаулар болып табылады. Мұндай жағдайларда ақаулы нығыздағышты алып тастау керек және жаңа білікті герметикалық құрамдас бөлікке ауыстыру керек.
Поршеньдік тығыздағыштардың шамадан тыс тозуы көбінесе жылдамдықты реттейтін клапанның дұрыс реттелмеуінен туындайды, бұл жүйеде шамадан тыс жоғары кері қысымға, құрастыру кезінде тығыздағыштарды дұрыс орнатпауға немесе гидравликалық майдың ластануына және тозуына әкеледі. Қосалқы факторларға құрастыру кезінде бөгде заттардың түсуі және сапасыз тығыздағыш материалдарды қолдану жатады.
Мұндай проблемалардың салдары баяу және баяу қозғалысты, жеткіліксіз шығу күшін және ауыр жағдайларда поршеньді және цилиндр бөшкесінің ішкі қабырғасының зақымдануын, тіпті «цилиндрді басып алудың» бұзылуына әкеледі. Тиісті шешім - жылдамдықты реттеу клапанын қайта реттеу және жабдықты орнату сипаттамалары мен пайдалану процедураларына қатаң сәйкестікте қажетті түзетулер мен жақсартуларды жүргізу.
Барлық параметрлерді теңшеуге болады
| Үлгі | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Сыйымдылығы (кг) | 500 | 1000 | 1500 |
| Төмендетілген шанышқы биіктігі (мм) | 90 | 90 | 90 |
| Максималды көтеру биіктігі (мм) | 1600 | 1600/2500 | 1600 |
| Жалпы биіктігі (мм) | 2010 | 2165/2925 | 2150 |
| Жалпы ұзындығы (мм) | 1380/1640 | 1380/1640 | 1380/1640 |
| Жалпы ені (мм) | 805 | 1000/750 | 1000 |
| Шанышқы ұзындығы (мм) | 800 | 800 | 800 |
| Бұрылыс радиусы (мм) | 1235 | 1235 | 1235 |
| Қызмет салмағы (кг) | 160 | 250/316 | 280 |
| Көтеру жылдамдығы (мм/с) | 25 | 25 | 21 |
| Паллеттерге арналған дәліз ені (мм) | 1915 | 1915 | 1915 |
