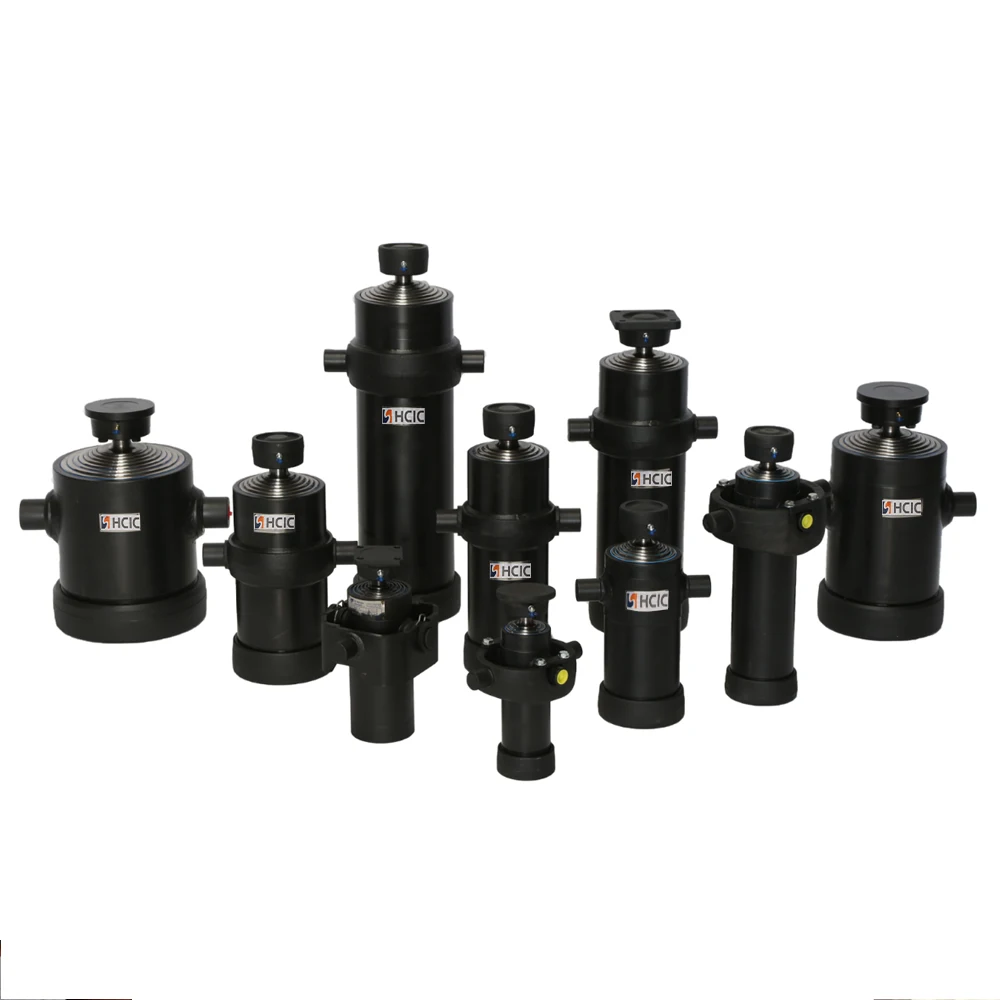

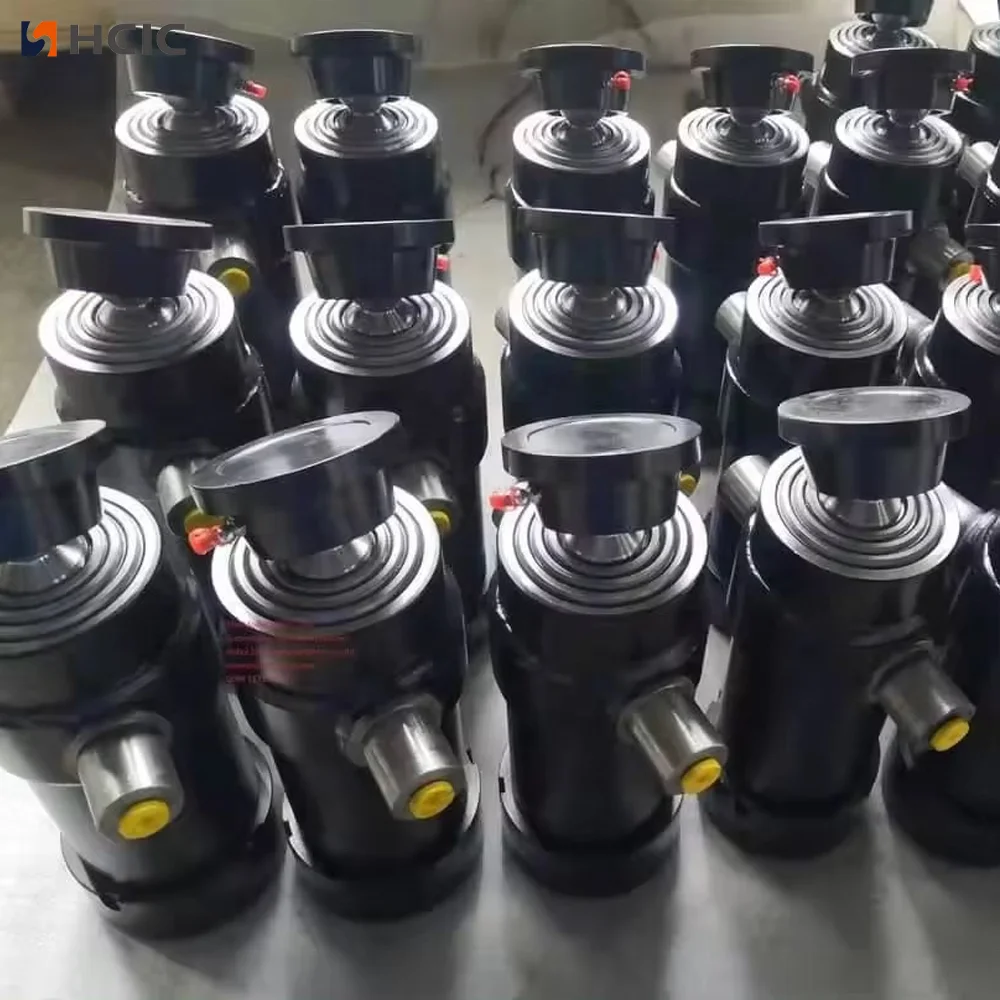

4TG-E130x1307 - бұл 1307 мм жүрісі, 180 бар максималды жұмыс қысымы және 15-25 тонна каталог аударым диапазоны бар корпус астындағы телескопиялық гидравликалық цилиндр.
Number of stages:
4 кезеңStroke:
1307 ммMass:
58 кгWorking volume:
13,7 л4TG-E130x1307 — HCIC-2026 каталогында тізімделген төрт сатылы самосвал астындағы телескопиялық гидравликалық цилиндр. Бұл корпустың және шассидің астына ұзын штрих сәйкес келетін бүйірлік және үш жақты самосвалдарға арналған жеңіл жүкті шанақтың астыңғы бөлігі болып табылады.
Модель OEM немесе ауыстыру цилиндрін шолу үшін анықталған бастапқы нүктені қамтамасыз етеді: төрт кезең, 1,307 мм инсульт, 180 бар максималды жұмыс қысымы және 15-25 тонна каталогты аударып тастау сыйымдылығы диапазоны. Сатып алудан бұрын цилиндр тіркеменің толық құрылымына, гидравликалық схемаға және монтаждау құрылымына сәйкес келуі керек.
| Параметр | Каталог мәні |
|---|---|
| Үлгі | 4TG-E130x1307 |
| Өнім түрі | Корпус астындағы телескоптық гидравликалық цилиндр |
| Кезеңдер саны | 4 |
| Инсульт | 1307 мм |
| Масса | 58 кг |
| Жұмыс көлемі | 13,7 л |
| Максималды жұмыс қысымы | 180 бар |
| Каталогты аудару сыйымдылығы ауқымы | 15-25 тонна |
| Өлшем L | 545 мм |
| А өлшемі | 216 мм |
| B өлшемі | 329 мм |
| Өлшем C | 132 мм |
| Өлшем D | 92 мм |
| Өлшем Е | 58 мм |
Жоғарыдағы мәндер берілген HCIC-2026 каталогындағы «Телескопиялық гидравликалық цилиндрдің асты» кестесінен көшірілген, PDF бетіндегі 18. Басып шығарылған кестеде 4TG-E130x1307 жолында төрт кезең көрсетілген, 1307 мм жүріс, 58 кг жұмыс қысымы 58 кг максималды жұмыс қысымы 70.70.

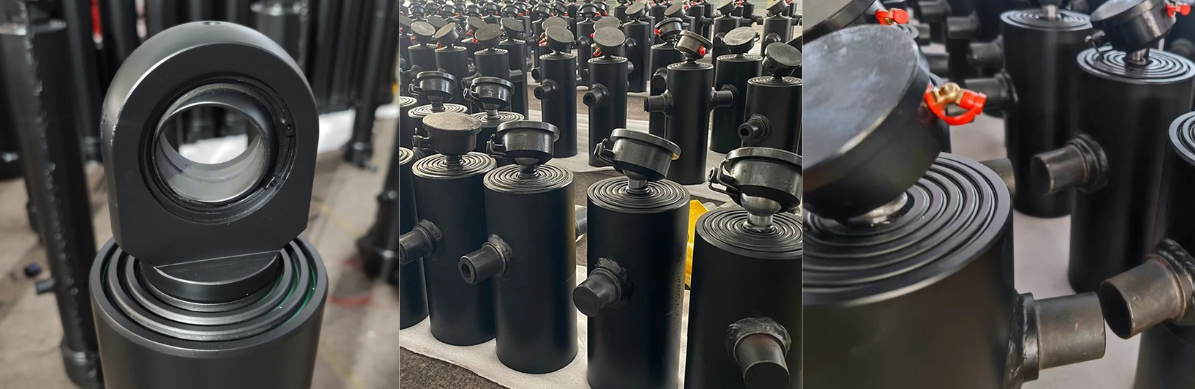

Телескопиялық цилиндр тартылған кезде толық ұзартылған ұзындықты қажет етпестен ұзағырақ жұмыс қозғалысын жасау үшін кірістірілген кезеңдерді пайдаланады. Бұл құрылғы шанақтың астындағы бос орын шектеулі, бірақ аударылу жүйесі әлі де жеткілікті қозғалысты қажет ететін үйінді тіркемелерінде пайдалы.
4TG-E130x1307 төрт сатысы және тізімделген 1307 мм инсульттен тұрады. Оның 545 мм L өлшемі жабық кеңістікті жоспарлау үшін бастапқы нүктені қамтамасыз етеді, бірақ орнату сонымен қатар цилиндр бесігін, түйреуіш немесе көз қосылымын, шасси элементтерін, шлангтарды және үйінді корпусының толық қозғалыс жолын есепке алуы керек.
Цилиндр аударылу нәтижесін өздігінен анықтамайды. Топсаның орналасуы, дене салмағы, жүктемені бөлу, аударылу бұрышы, сорғы ағыны және рельефтен қорғау цикл кезінде қажетті күш пен жылдамдыққа әсер етеді.

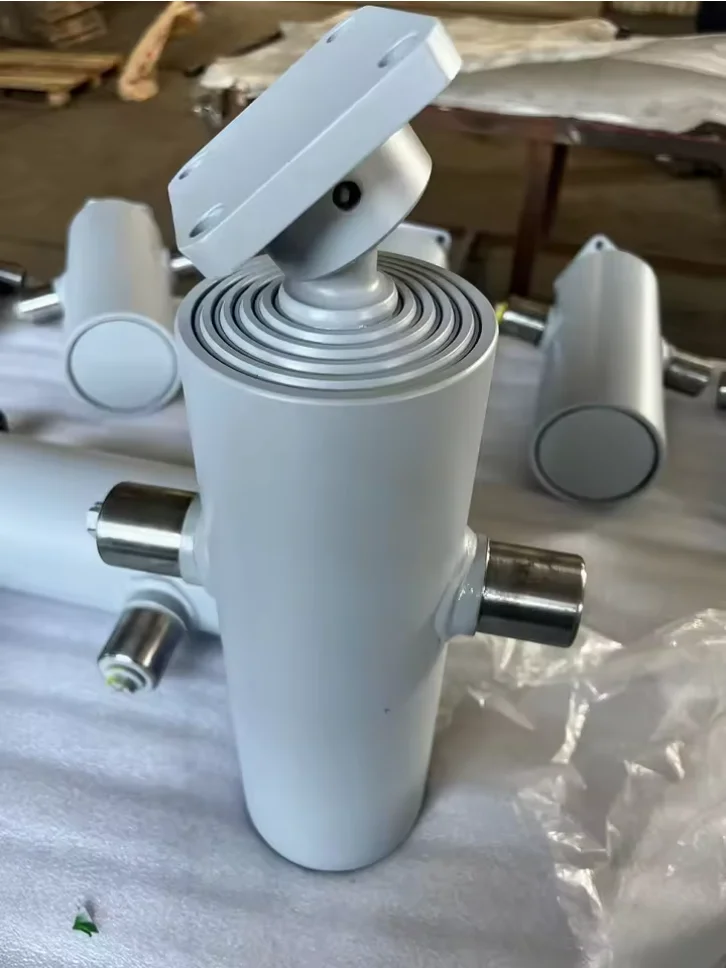

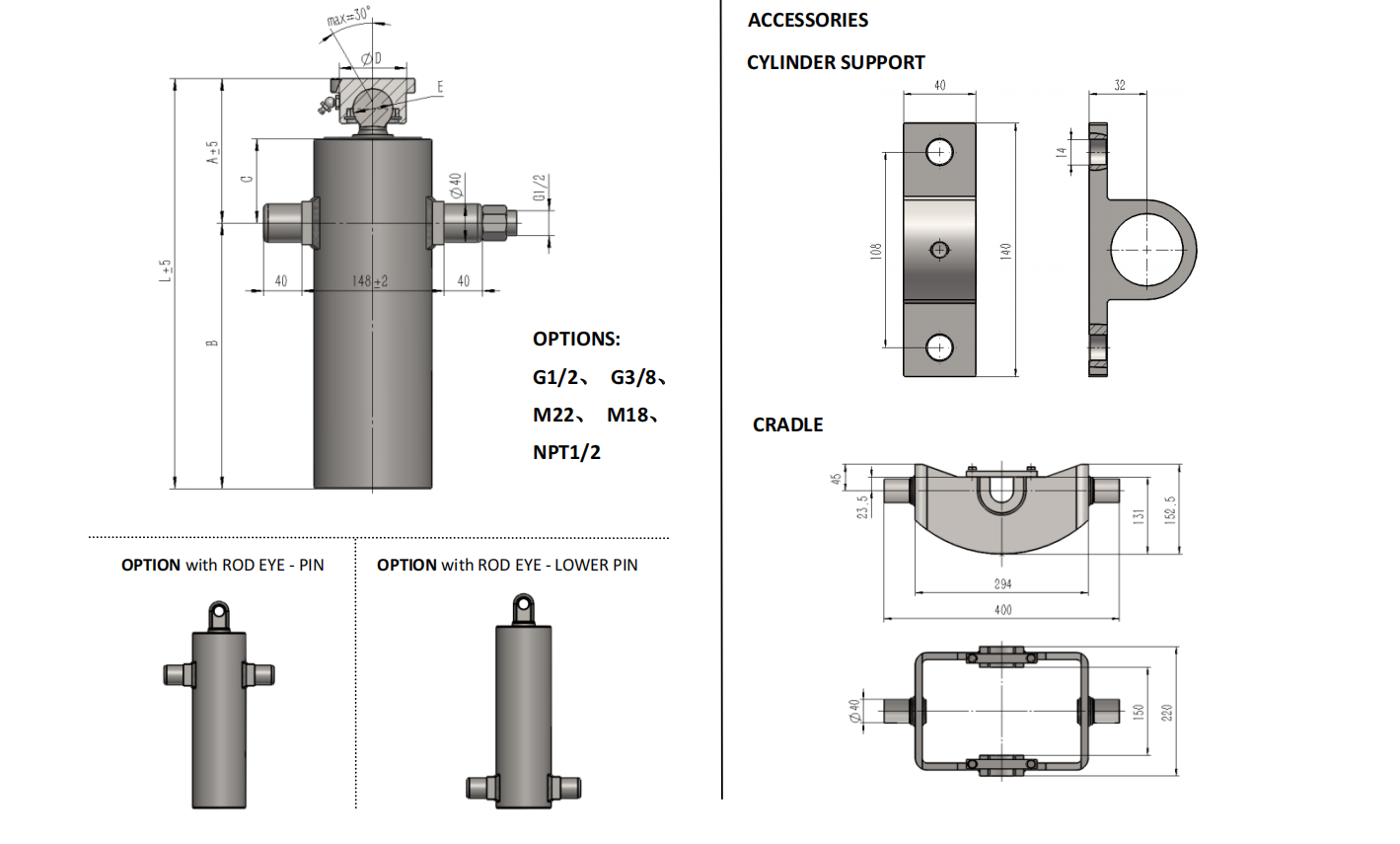

Көрсетілген L өлшемінен және A–E орнату өлшемдерінен бастаңыз. Оларды тіркеме сызбасымен немесе өлшенген орнату алаңымен салыстырыңыз. Содан кейін цилиндрді толық аударылу доғасы арқылы тексеріңіз. Корпус жабылған кезде цилиндр шассиді босатуы мүмкін, бірақ корпус көтерілген кезде көлденең мүшеге немесе кронштейнге тиіп кетуі мүмкін.
Каталог бетінде тіреуіш тіреуіш сілтемелерімен бірге корпус астындағы цилиндр диапазонына арналған таяқша және төменгі түйреуіш опциялары көрсетіледі. 4TG-E130x1307 үшін нақты қосылым және бесік орналасуы жоба сызбасынан расталуы керек. Ұқсас телескопиялық цилиндр бірдей түйреуіш аралығын немесе орнату әдісін пайдаланады деп ойламаңыз.
Цилиндрді тіркеменің монтаждау конструкциясы арқылы тіреу және туралау керек. Кронштейндер цилиндрді күштеп орнына келтіруге немесе ұзарту кезінде бүйірлік жүктемені тудырмауы керек. Жүктемені қолданар алдында түйреуіштерді, бесікті, түтіктерді және жақын жақтағы жақтау элементтерін тексеріңіз.
Каталог 4TG-E130x1307 үшін 180 бар максималды жұмыс қысымын көрсетеді. Сорғыны, босату клапанын, шлангтың өлшемін, май көлемін және басқару тізбегін осы талапқа сай қарау керек. Жұмыс қысымы кепілдік берілген жүк көтергіштігімен бірдей емес; нақты күш гидравликалық қысымға, тиімді ауданға және тіркеменің механикалық геометриясына байланысты.

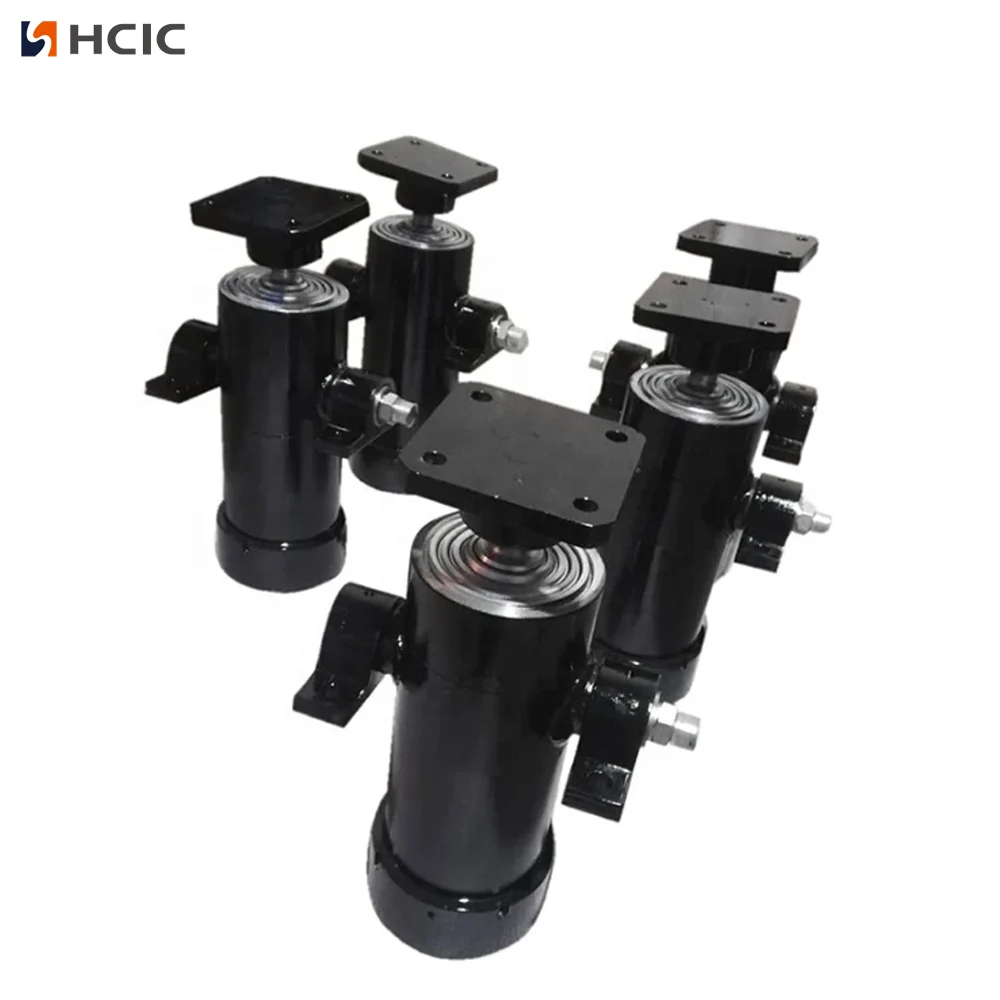

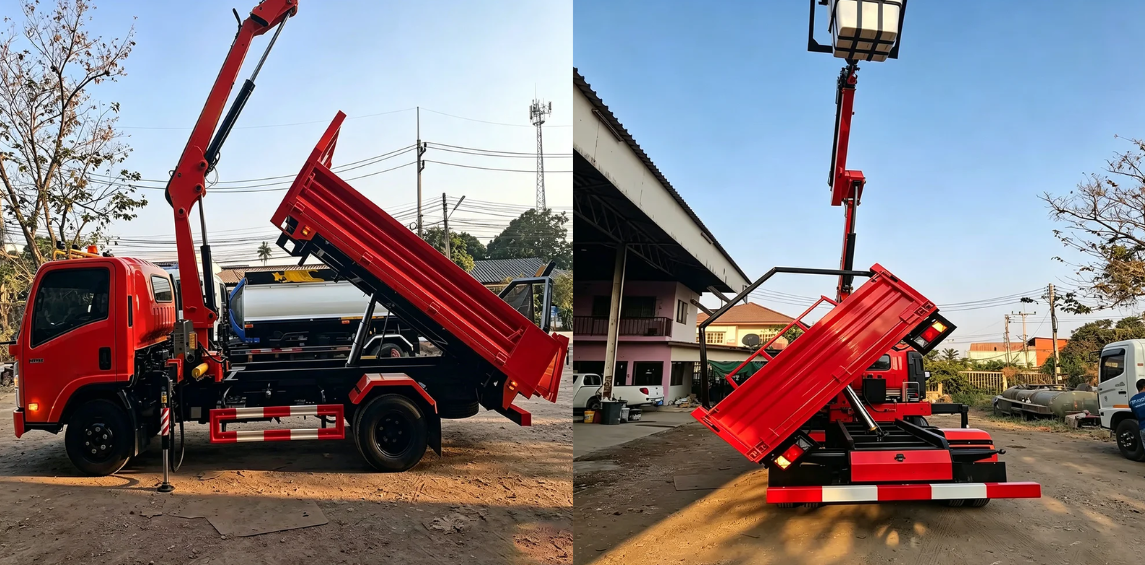

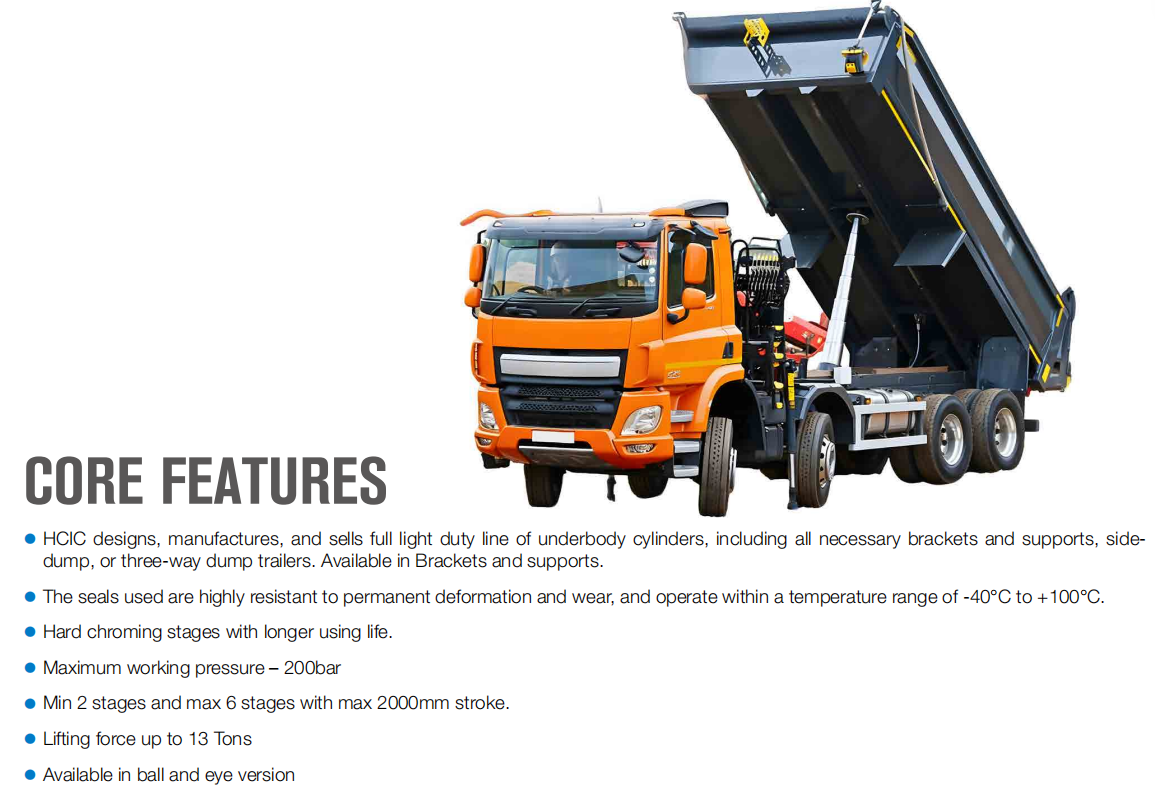

4TG-E130x1307 1307 мм жүрісі бар төрт сатылы корпус астындағы телескопиялық гидравликалық цилиндрді қажет ететін автотрейлер жобаларына қатысты. Қолжетімді орнату кеңістігі мен каталогты қолдану ауқымы жобаға сәйкес келсе, оны бүйірлік және үш жақты самосвалдың орналасулары үшін қарастыруға болады.
Каталогта 15-25 тонна жүк көтеру сыйымдылығы бар. Мұны әмбебап пайдалы жүктемені мақұлдау емес, каталог қолданбасының анықтамасы ретінде қарастырыңыз. Тіркеме корпусын, топса құрылымын, шассидің беріктігін, жүктемені бөлуді және гидравликалық жүйені бірге бағалау керек.
4TG-E130x1307 OEM немесе ауыстыру сұрауы үшін мынаны жіберіңіз:
Бұл ақпарат цилиндрді тікелей ауыстыруды орнату немесе гидравликалық жүйені қайта құрудан бөлуге көмектеседі.
4TG-E130x1307 тіркеме құрастырушыларға 1307 мм жүрісі, 58 кг массасы, 180 бар максималды жұмыс қысымы, 13,7 л жұмыс көлемі және 15-25 тонна каталог аударым диапазоны бар анықталған төрт сатылы корпус астындағы цилиндр опциясын береді.
Тіркеме сызбасын, орнату өлшемдерін және гидравликалық деректерді тапсырыс бермес бұрын жабдықты тексеру үшін HCIC-ке жіберіңіз.
