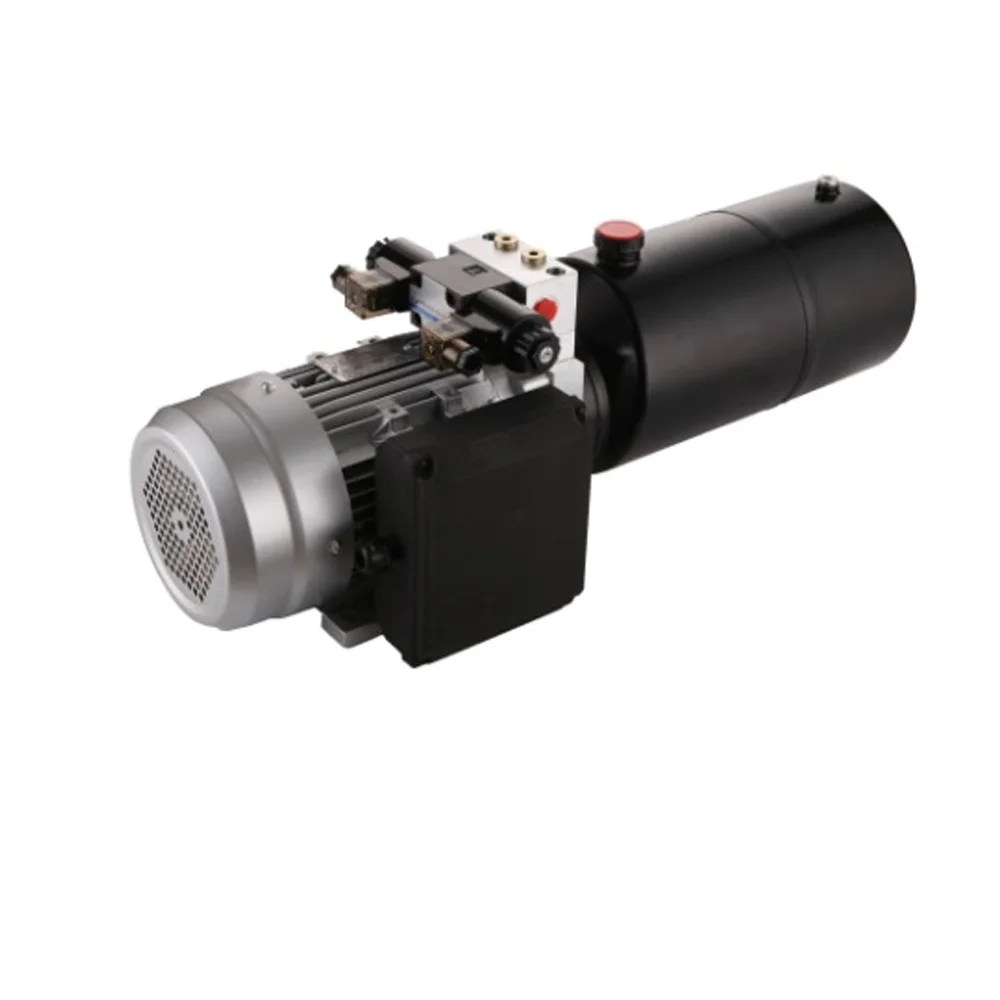

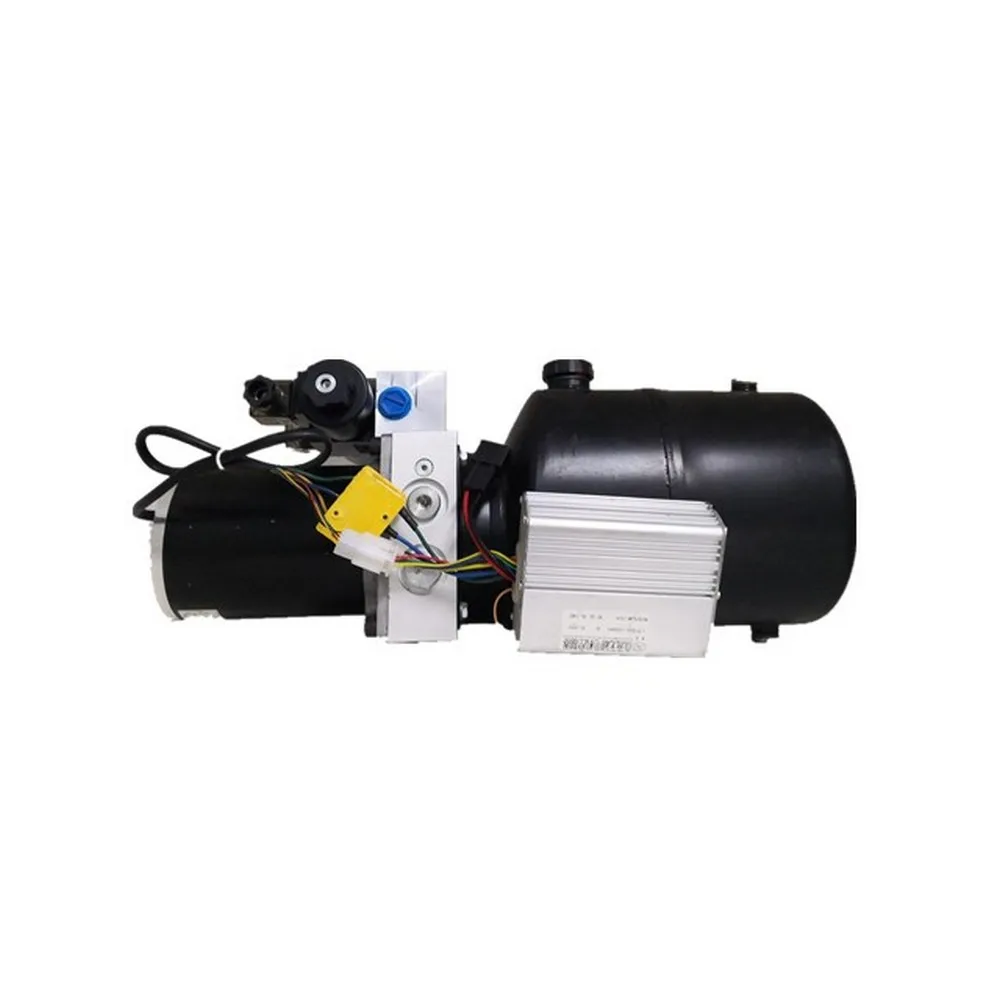

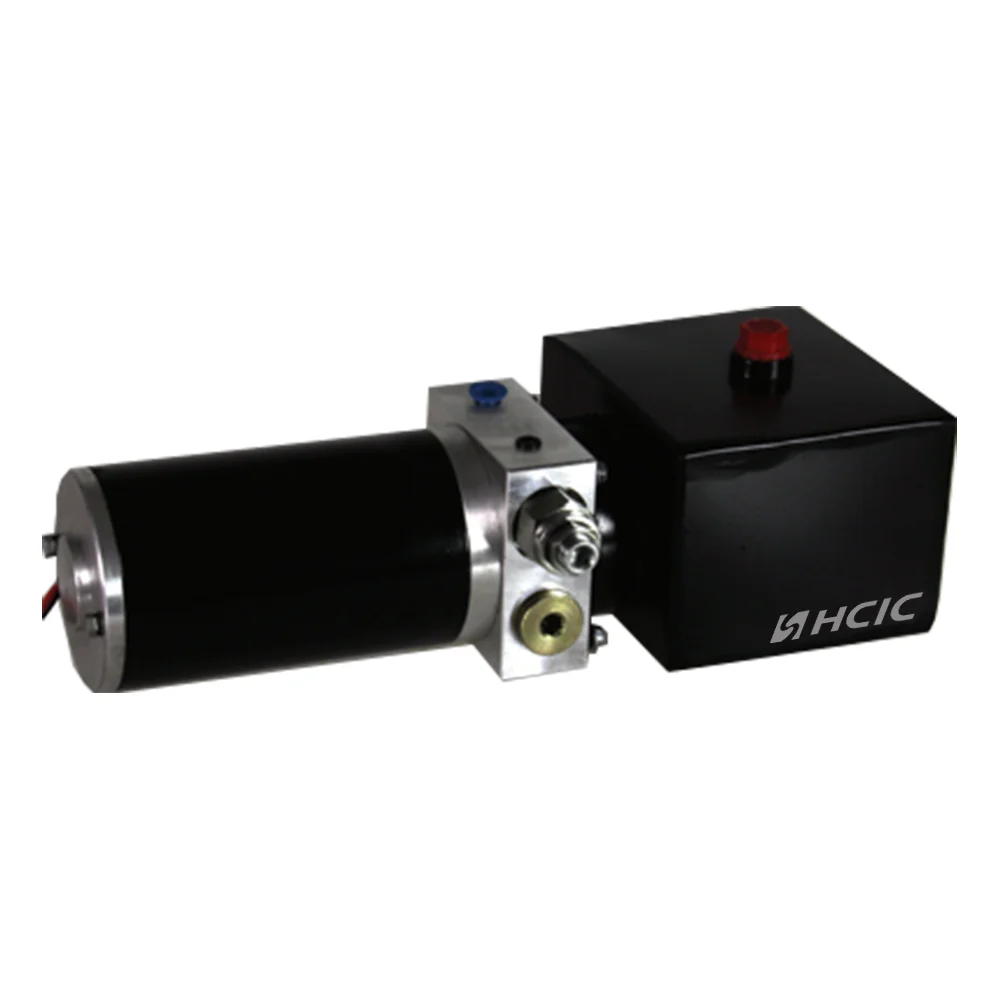

Тұрақты ток гидравликалық қуат блогы

Тұрақты ток гидравликалық қуат блогы аксессуарлар емес, PTO жоқ жылжымалы гидравликаның жүрегі болып табылады.

HCIC PU сериялы қондырғылар толығымен Цзинаньда құрастырылған — аутсорсинг жоқ, ақ белгі жоқ. Әрқайсысы біздің цилиндрлік CNC жабдығында өңделген үйдегі жара моторын, жүктемеге сәйкес келетін беріліс сорғысын және клапан блоктарын пайдаланады.

12В/24В жүк көліктерінің аккумуляторларымен жұмыс істейтін ол жүк көтергіштері, қайшы көтергіштері және көлбеу палубаларға арналған цилиндрлерге қуат береді. PTO немесе жұмыс істейтін қозғалтқыш жоқ; жай ғана кабельдер мен шлангтарды жалғаңыз.

Әдеттегі ақаулар сымдардың аздығынан, ауаның қысылуынан немесе дұрыс реттелмеген босату клапандарынан болады. Әрбір құрылғы 110% қысыммен 3 минут ішінде жүктеме сыналады. 8%-дан асатын кернеуі бар қондырғылар қайта калибрленеді.

I. Өнімнің бөлінуі — сіз шынымен не аласыз

1.1 Мотор

Біз өзіміздің тұрақты ток қозғалтқыштарын ораймыз. 2 полюсті сериялы оралған, 180°C-қа дейін есептелген H класы оқшаулау. PU-2000 2,0 кВт қозғалтқышпен жұмыс істейді. PU-4500 4,5 кВт қозғалтқышпен жұмыс істейді. Айырмашылық тек қуатта емес - бұл жұмыс циклі.

12 В жүйесіндегі 2,0 кВт қозғалтқыш толық жүктеме кезінде шамамен 200 ампер тартады. Көптеген жүк көліктерінің аккумуляторлары қалыпты ауа-райында 30-45 секундқа жұмыс істей алады. -10°C төмен болса, сізге 24 В жүйесінде 4,5 кВт қозғалтқыш қажет. Суық май қою. Шекті қозғалтқыш тоқтап қалады.

Арматура динамикалық түрде G6.3 төзімділігіне теңестіріледі. Құрастыру алдында 500 В тұрақты токта Megger-дегі әрбір қозғалтқышты тексереміз. 20 МΩ төмен оқшаулау кедергісі = қабылдамау.

1.2 Сорғы

Беріліс сорғы. Алюминий корпус. Тіс бүйірлерінде 0,8 мкм Ra беткейіне дейін ұнтақталған шыңдалған болат берілістер.

Ауыстыру диапазондары:

• PU-2000: 1,2 куб/айнаудан 3,2 куб/айнаққа дейін
• PU-3000: 2,5 см/айн мен 5,0 см/айн
• PU-4500: 4,0 куб/айн мен 8,0 см/айн

Неліктен бұл маңызды: ағын жылдамдығы = орын ауыстыру × қозғалтқыш RPM. 2800 айн/мин жылдамдықтағы 3,2 cc сорғы минутына шамамен 9 литр береді. Бұл сіздің цилиндріңіздің қаншалықты жылдам қозғалатынын анықтайды. 4 дюймдік саңылауы бар 40 дюймдік инсульт цилиндрі толық созылу үшін шамамен 8,2 литр қажет. 9 л/мин, бұл шамамен 55 секундта болады. Сорғының ығысуын өзгертіңіз және сіз бұл жылдамдықты өзгертесіз. Қарапайым математика. Сиқыр жоқ.

1.3 Клапан блогы

6061-T6 алюминий дайындамасынан CNC өңделген. Трансляция емес. Құйылған денелердің кеуектілігі бар. Біз 2005 жылы 200 бірлік партиядан кейін құйма қуыстарынан таралатын шаш сызығының жарықтарымен оралғанын білдік.

Стандартты конфигурация:

• Бір тексеру клапаны (попет түрі, шыңдалған орындық)
• Бір босату клапаны (тікелей әсер ететін, 10-нан 25 МПа-ға дейін реттеледі)
• Бір түсіретін соленоидты клапан (NC, 12V немесе 24V катушкалар)
• SAE №6 немесе №8 жұмыс порттары

Рельеф зауытта жүйенің номиналды қысымына 1,1× етіп орнатылып, тығыздалған. Біз өлі салмақты сынаушы емес, азотпен зарядталған сынақ стендін қолданамыз. Өлі салмақты сынаушылар калибрлеу зертханалары үшін өте қолайлы; олар динамикалық крекинг қысымының дрейфін ұстамайды.

1.4 Су қоймасы

Көлденең орнатылатын болат резервуар. 2 мм қабырға. Ішінде және сыртында ұнтақпен қапталған. Біркелкі емес жерде майдың түсуін азайту үшін ішкі қалқа тақтайшасы.

Сыйымдылықтар: 4л, 6л, 8л, 12л, 15л.

Тыныс алу қақпағында 40 микрондық сүзгі элементі бар. Қанша қондырғының істен шыққанына таң қаласыз, себебі біреу тыныс алу қақпағын жоғалтып алып, ішіне кір кірді. 150 микрондық құм түйіршіктері тісті сорғы корпусын шамамен 20 циклде жинайды.

II. Техникалық сипаттамалар

III. Қолдану сценарийлері

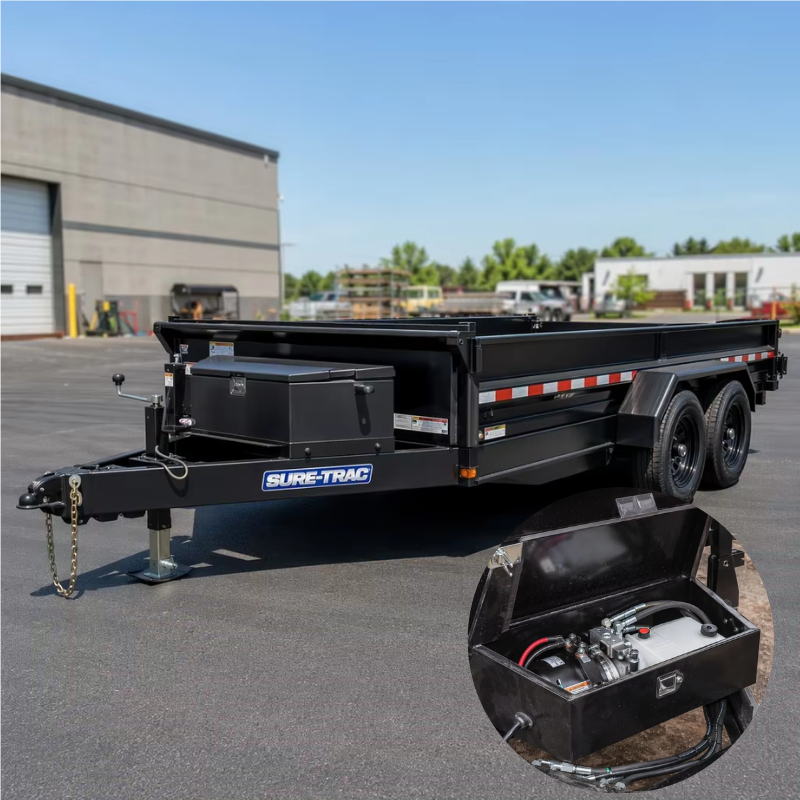

3.1 Үйінді тіркемелер (2-10 тонна)

Бұл біздің PU сериялы кемелердің 70% құрайды. 4 сатылы телескопиялық көтергіші бар бір осьті 5 тонналық самосвалға 45° көлбеу бұрышында жүкті бұзу үшін шамамен 16 МПа қажет. 20 МПа-дағы PU-3000 25% маржа береді. Бұл маржа жүк құрғақ қиыршық тас емес, ылғалды құм болған кезде маңызды.

Құрылғы тіркеме тіліне, болат корпустың ішіне орнатылады. Батареядан қозғалтқышқа дейінгі кабель ұзындығы 3 метрден аз жүру үшін кемінде 35 мм² болуы керек. Біз әрбір блокпен 200А контактор релесін қосамыз. Эстафетаны өткізіп алмаңыз. Сіз қолмен реттегіште электромагниттік контактілерді дәнекерлейсіз.

3.2 Автокөлік тасымалдаушылары / көлбеу палубалы тіркемелер

Төменгі ағын талабы. 24 дюймдік инсультпен жұмыс істейтін бір сатылы 3 дюймдік саңылау цилиндрін ұзарту үшін шамамен 2,8 литр қажет. 2,0 cc сорғысы бар PU-2000-ден 5 л/мин жылдамдықпен бұл палуба шамамен 34 секундта еңкейеді. Көлік сүрілмейтіндей тегіс.

3.3 Қайшы көтергіштер және қызмет көрсететін жүк көтергіш крандар

Бұл қолданбалар сақтауды талап етеді. Цилиндр тоқтаған кезде, ол тоқтап қалуы керек - 8 сағат бойы жылжымайды, дрейф болмайды. Біз осы тапсырыстар үшін клапан блогында пилотпен басқарылатын тексеру клапанын белгілейміз. Қалқымалы орындықтар төселген бетке қарсы тұрады. 80% номиналды қысымда ағып кету: минутына 0,1 cc-ден аз.

3.4 Үйлесімді көтергіш үлгілері

Біздің PU сериясы HCIC қуат көтергіш цилиндрлеріне алдын ала сәйкес келеді:

IV. Жиі қойылатын сұрақтар

V. Өндіріс — біз оны қалай жасаймыз

Мотор корпусы 1050 болат құбырдан басталады. Біз оны кесіп, екі шетіне қаратып, статор орындығын CNC токарлық станокта H7 төзімділігіне дейін тесеміз. Статор 0,02 мм кедергімен қысылған. Тым бос және ол дірілдейді. Тым тығыз және ол суық мезгілде корпусты жарып жібереді.

Сорғы берілістері 20CrMnTi-ден плиткамен өңделеді, содан кейін 58-62 HRC температурасында корпус тереңдігі 0,8-1,0 мм дейін карбюризацияланады. Тісті беріліс корпусы 0,4 мкм Ra саңылауына дейін өңделген. Тісті беріліс ұшының саңылауы: 0,06-0,10 мм. 0,06 мм төмен және термиялық кеңею тісті берілістерді бекітеді. 0,10 мм-ден жоғары және көлемдік тиімділік 85%-дан төмен түседі.

Жиналған әрбір қондырғы сынақ стендінде жүреді. Біз тіркелеміз:

• Жүктемесіз ток тартуы (сол қозғалтқыш/сорғы жұптастыру үшін базалық сызық)
• 10 МПа кері қысым кезінде ағын жылдамдығы
• Көмекші клапанның крекинг қысымы
• 80% номиналды қысымда ішкі ағу (30 секунд ұстаңыз)
• Толық жүктеме кезінде күшейткіш тартылады

Барлық деректер сериялық нөмірленген сынақ парағына түседі. Көшірмені құрылғымен бірге аласыз.

VI. HCIC туралы

HCIC гидравликалық өнімдерді 1998 жылдан бері жасап келеді. 300+ қызметкер. Шаньдун провинциясындағы үш зауыт. Жылдық сатудан 54+ миллион доллар. Өнімдер 50-ден астам елге жеткізілді.

Біз сауда компаниясы емеспіз. Бізде CNC желілері, дәнекерлеу ұяшықтары, тегістеу машиналары және сынақ стендтері бар. Бізге гидравликалық қуат блогы туралы электрондық хат жібергенде, сіз сорғының ішін ешқашан көрмеген делдал емес, клапан блогын өңдеген адамдармен сөйлесесіз.

Біздің R&D тобында гидравликада әрқайсысы 15-25 жастан 10 инженер бар. Біз бәсекелестердің дизайнын көшіріп қана қоймаймыз. Тұтынушы бізге ақаулық туралы есеп жіберген кезде, біздің инженерлік топ толық бөлшектеуді — металлургияны, бетті өңдеуді, өлшемді тексеруді — жасайды және 14 күн ішінде түзету әрекетін жасайды.

ISO 9001:2015 сертификатталған. Үйдегі QPQ азоттау желісі. ASTM B117 бойынша тұз бүріккіш сынағы.

Біз сондай-ақ өндіреміз:

• Екі әрекетті телескопиялық цилиндрлер (қалдықтарды өңдеу, үйінді тіркемелер)
• Брезент жүйесінің цилиндрлері
• Дәнекерленген көлденең құбырлы цилиндрлер
• Байланыстырғыш цилиндрлер (AG және өнеркәсіптік)
• Қар тазалағыш цилиндрлер
• Жеке гидравликалық коллекторлар мен клапан жинақтары
