Өлшемі (L*W*H):2880x2450x2700 Үстел өлшемі (мм):1000x500 Осьтер саны:5 Үстел қозғалысы (X) (мм):800 Үстел қозғалысы (Y) (мм):500 Үстелдің жүруі (Z) (мм):500 Орналастыру дәлдігі (мм):0,0075 Қайталану мүмкіндігі (X/Y/Z) (мм):0,005 Шпиндель жылдамдығының диапазоны(айналдыру):1 - 8000 айн/мин Шпиндель қозғалтқышының қуаты (кВт): 7,5 Макс. Үстелдің салмағы (кг): 600 кг Мин. Құралдарды өзгерту уақыты: 3
Фрезерлік станок дайындаманың әртүрлі беттерін өңдеу үшін қолданылатын фрезерлік станокты білдіреді. Әдетте, фрезерлік кескіш негізінен айналмалы қозғалыспен қозғалады, ал дайындама мен фрезер беру қозғалысы ретінде қозғалады. Оны жазықтықты, ойықты өңдеуге болады, сонымен қатар әртүрлі қисық беттерді, тісті доңғалақтарды және т.б. өңдеуге болады.
Жоғары сапалы шайырлы құм
Тайвань шпинделі
Тайвань шарикті бұранда және құлыптау гайкасы
Тайвань қысымды цилиндр
Жапондық NSK мойынтіректері бар Германия R+W муфтасы
Автоматты майлау жүйесі
Жоңқа конвейері қосымша
Қолдану:

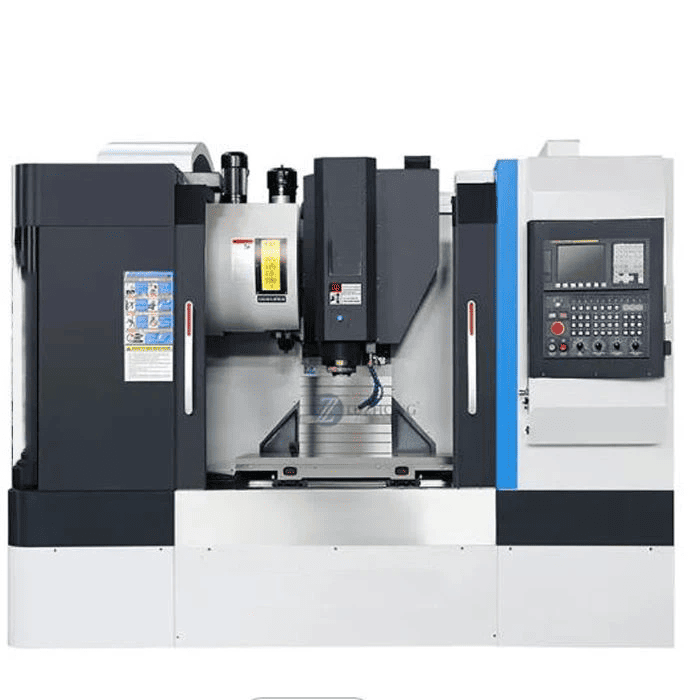

Бұл VMC механикалық өңдеуге және қалып жасау үшін жарамды . Және ол өрескел өңдеуден өңдеу талабына бейімделе алады .
өңдеуді аяқтау үшін өңдеу .Ол сонымен қатар фрезерлеу, бұрғылау, түрту, бұрғылау және т.б. сияқты көптеген жұмыс процедураларын аяқтай алады.
Барлық параметрлерді теңшеуге болады
Үлгінің параметрлері
| Жоқ. | Элемент | Техникалық сипаттамалар |
|---|---|---|
| A Станоктың техникалық параметрлері: | ||
| 1 | Машинаның корпусы мен барлық бөліктері нано құймадан жасалған | |
| 2 | Үстел өлшемі | 500×400мм |
| 3 | T-ойық (ені x саны x аралық) | 10×5×78мм |
| 4 | Ең үлкен жүктеме | 200 кг |
| 5 | Максималды беру биіктігі | 280 мм |
| 6 | Шпиндель беткейінен жұмысқа дейінгі қашықтық | 100-280 мм |
| 7 | Үш осьтік қозғалыс X/Y/Z | 450/400/170 мм |
| 8 | Шпиндельдің диаметрі | Ø100мм |
| 9 | Шпиндель жылдамдығы | 36000айн/мин |
| 10 | Шпиндель қозғалтқышының қуаты | 6КВт |
| 11 | Шпиндель құралдары кітапханасының сыйымдылығы | 8 |
| 12 | Құралды өзгерту уақыты | 5S |
| 13 | Шпиндель конусы | ISO25 |
| 14 | Пышақ кітапханасының сабақтары | Серво дискінің айналуы |
| 15 | Жылдам қозғалыс жылдамдығы X/Y/Z | 12/12/12 м/мин |
| 16 | Өңдеу жылдамдығы | 6－12м/мин |
| 17 | Орналастыру дәлдігі | ±0,006/300мм |
| 18 | Қайталанатын позициялау дәлдігі | ±0,006/300мм |
| 19 | Өңделген беттің дәлдігі | ≤Ra1,6 |
| 20 | Өңдеу дәлдігі | ±0,01мм |
| 21 | Қосымша төрт осьті бес осьті | Иә |
| 22 | А осінің айналу бұрышы | ±105 градус |
| 23 | Бесінші ось C осінің айналу бұрышы | 360 градус |
| 24 | Бес осьті қосу режимі | Қозғалысымен 5 ось |
| 25 | Жұмыс кернеуі | 380В/50Гц±10% немесе 220В/60Гц |
| 26 | Машина өлшемі (l * W * H) | 1450×1600×2100мм |
| 27 | Дене салмағы | 1500 кг |
| B Станок конфигурациясының бренд параметрлері туралы мәліметтер: | ||
| 1 | Жүйе конфигурациясы | Тайвань SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Шпиндель | 6 кВт жоғары дәлдіктегі, жоғары жылдамдықты, жоғары тыныш маймен салқындатылған шпиндель |
| 3 | Шар бұрандасы | Жапония NSK, Германия RexRoth) 2005 ж |
| 4 | Сызықтық бағыттаушы | Тайвань HIWIN/ABBA жоғары дәлдіктегі нұсқаулық H25 |
| 5 | Серво қондырғысы | Panasonic серво қозғалтқышы 750 Вт/Ncstudio |
| 6 | Сымның тірегі | Тайвань TPI дәлдіктегі мойынтірек |
| 7 | Коммутациялық қуат көзі | Тайвань Минг өрімі |
| 8 | Электр қосқышы | Қытай шерт |
| 9 | түрлендіргіш | * Шаршы түрлендіргіш |
1.Гантрлы фрезерлік станок: оның ішінде порталды фрезерлік және бұрғылау станоктары, порталды фрезерлік және сүргілеу станоктары және қос бағаналы фрезерлік станоктар үлкен бөлшектерді өңдеу үшін қолданылады.
2.Бір бағаналы фрезерлік станок және бір тұтқалы фрезерлік станок: бұрынғының көлденең фрезерлік басы бағаналы бағыттаушы рельс, бойлық беру үшін үстел бойымен қозғала алады; Соңғысының шеткі фрезерлік бастиегі консольді бағыттаушы рельс бойымен көлденең қозғала алады, ал консоль сонымен қатар бағанның бағыттаушы рельсінің бойымен биіктікті реттей алады. Екеуі де үлкен бөлшектерді өңдеу үшін қолданылады.
3.үстел фрезерлік станокты көтермейді: төртбұрышты жұмыс үстелінің және дөңгелек жұмыс үстелінің екі түрі бар, көтеру үстелінің фрезері мен порталдық фрезаның арасындағы орташа өлшемді фрезерлік станок. Оның тік қозғалысы бағандағы фрезер басын көтеру арқылы орындалады.
4. Аспапты фрезерлік станок: аспаптарды және басқа да ұсақ бөлшектерді өңдеу үшін қолданылатын шағын көтеру үстелінің фрезері.
5. Құрал-фрезер: тік фрезерлік бастиегімен, әмбебап бұрыштық үстелмен және тығынмен және басқа керек-жарақтармен жабдықталған қалып пен құралды өндіру үшін пайдаланылады, сонымен қатар бұрғылау, бұрғылау және интерполяциялық өңдеу үшін.
6.Басқа фрезерлік станоктар: түйінді фрезерлік станок, CAM фрезерлік станок, иінді білік фрезерлік станок, илектеу журналы фрезерлік станок және төртбұрышты құйма фрезасы және т.б., сәйкес дайындаманы өңдеу үшін жасалған арнайы фрезерлік станоктар болып табылады.

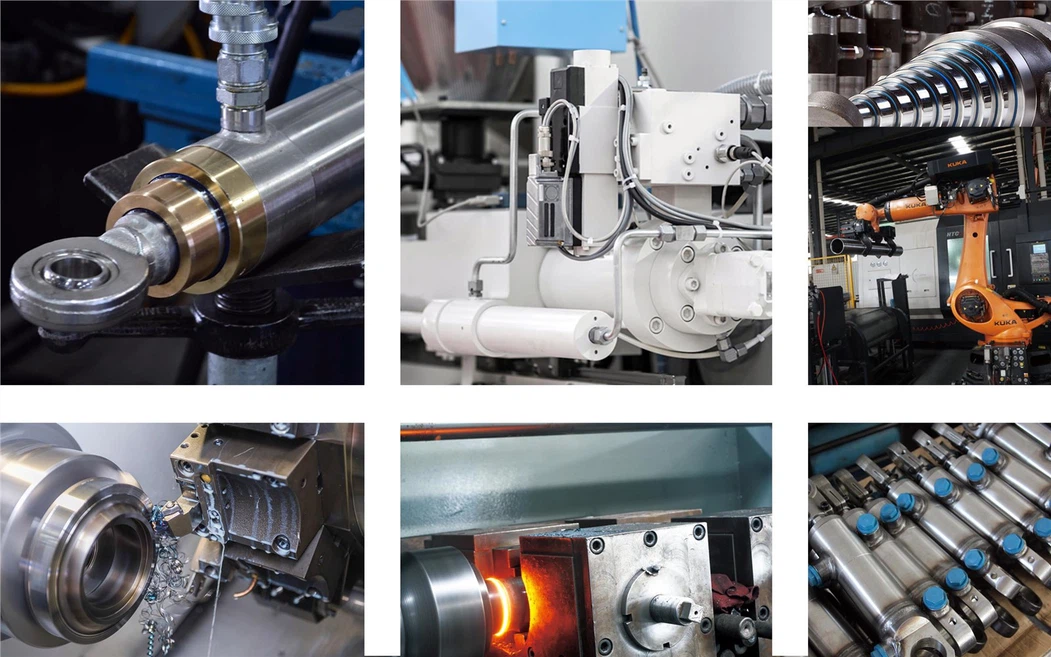

HCIC - 25 жылдық экспорттық тәжірибесі бар кәсіби гидравликалық өндіруші, негізінен гидравликалық жүйелерді жобалаумен, өндірумен, орнатумен, түрлендірумен, іске қосумен және гидравликалық компоненттердің брендтік сату қызметтерімен айналысады.

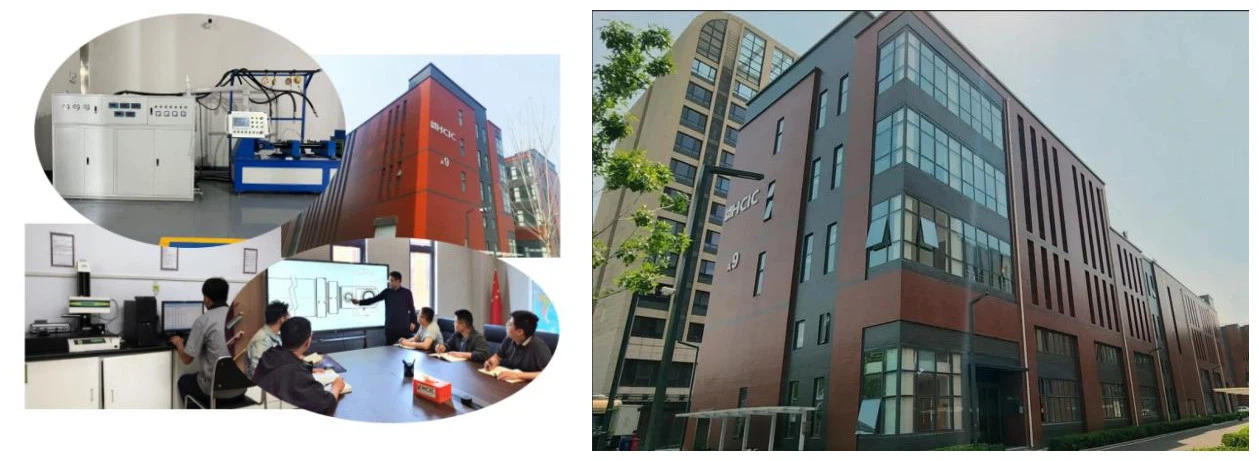

Бізде гидравликалық цилиндрлерді өндіру және гидравликалық жүйені жобалау қызметтері бойынша 30 жылдан астам жан-жақты тәжірибеміз бар. Біздің жан-жақты күшіміз әлемдегі ең үздіктер қатарында және біздің сатылымдарымыздың 90% тұрақты тұтынушылардан келеді. Барлық тұтынушылар біздің қызмет көрсету сапасына риза. Біздің өндірістік базамыз Қытайдың Шаньдун провинциясының Цзинань қаласында орналасқан. Бұл өте мәдени қала және жақын жерде көптеген ірі порттар бар.
